3-21 JO-108 1005-002 6.1 精度測定表 “測定” 画面下の [ 精度表 ] ボタンを押すと、 表示されます。 精度測定表には、 検査に合格したフィーダの検査結果を、 シリアル No. 毎に保存したファイルの一覧が表示されます。 D:\MeasureData 内の Msd ファイルを選択することによって、 検査結果の 確認及び、 印刷することが可能です。 Fig. C18 精度測定表 6. “測定”画面
3-20
JO-108
1005-002
[8] テーブル X、Y
テーブルの現在の XY アドレスを表示します。
[9] 測定アドレス X、Y
測定アドレス （設計値） の XY アドレスを表示します。
品種番号 品種名
シリアルナンバー
Fig. C17
6. “測定”画面
3-21
JO-108
1005-002

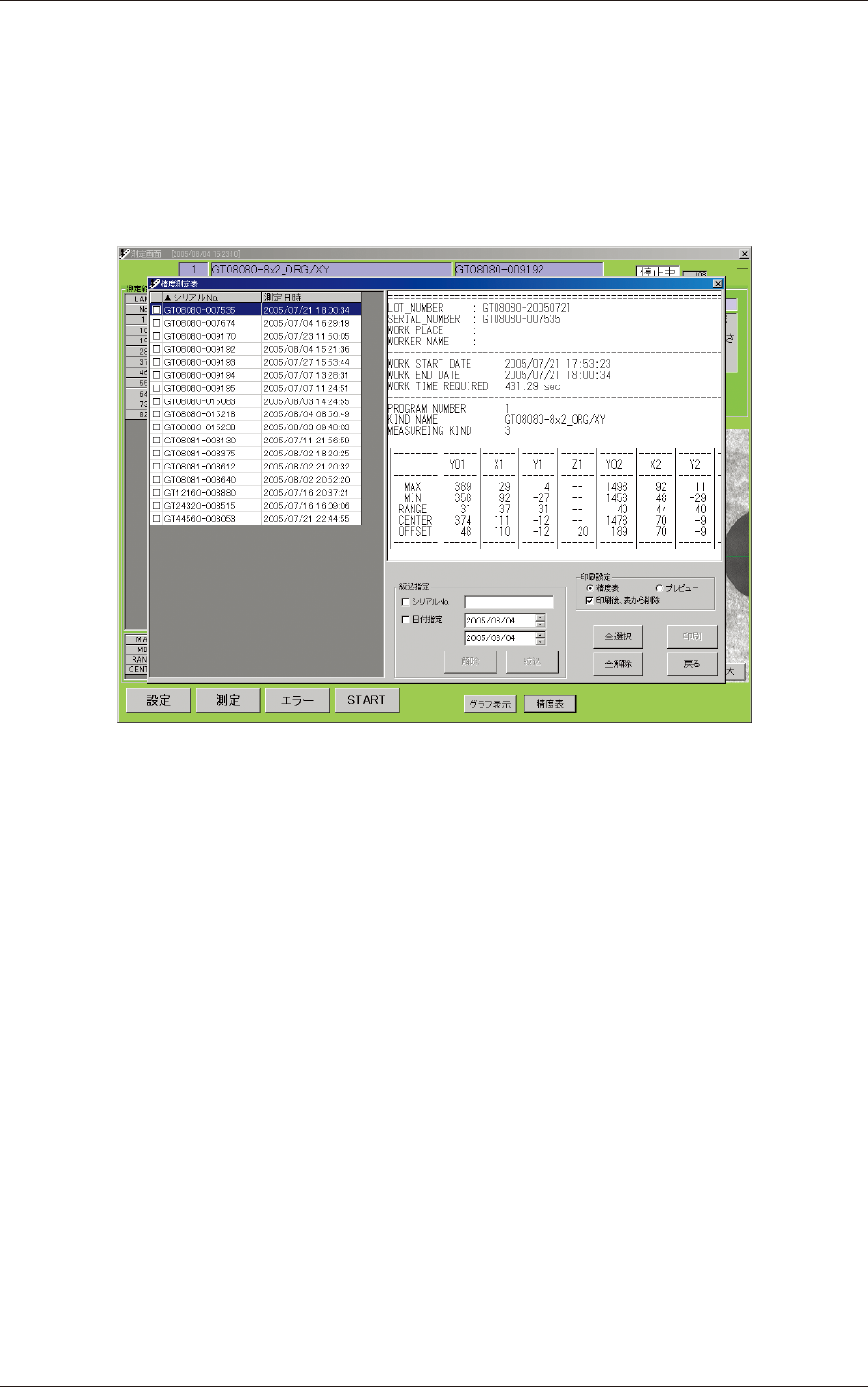

6.1 精度測定表
“測定” 画面下の [ 精度表 ] ボタンを押すと、 表示されます。
精度測定表には、 検査に合格したフィーダの検査結果を、 シリアル
No. 毎に保存したファイルの一覧が表示されます。
D:\MeasureData 内の Msd ファイルを選択することによって、 検査結果の
確認及び、 印刷することが可能です。
Fig. C18 精度測定表
6. “測定”画面
3-22
JO-108
1005-002

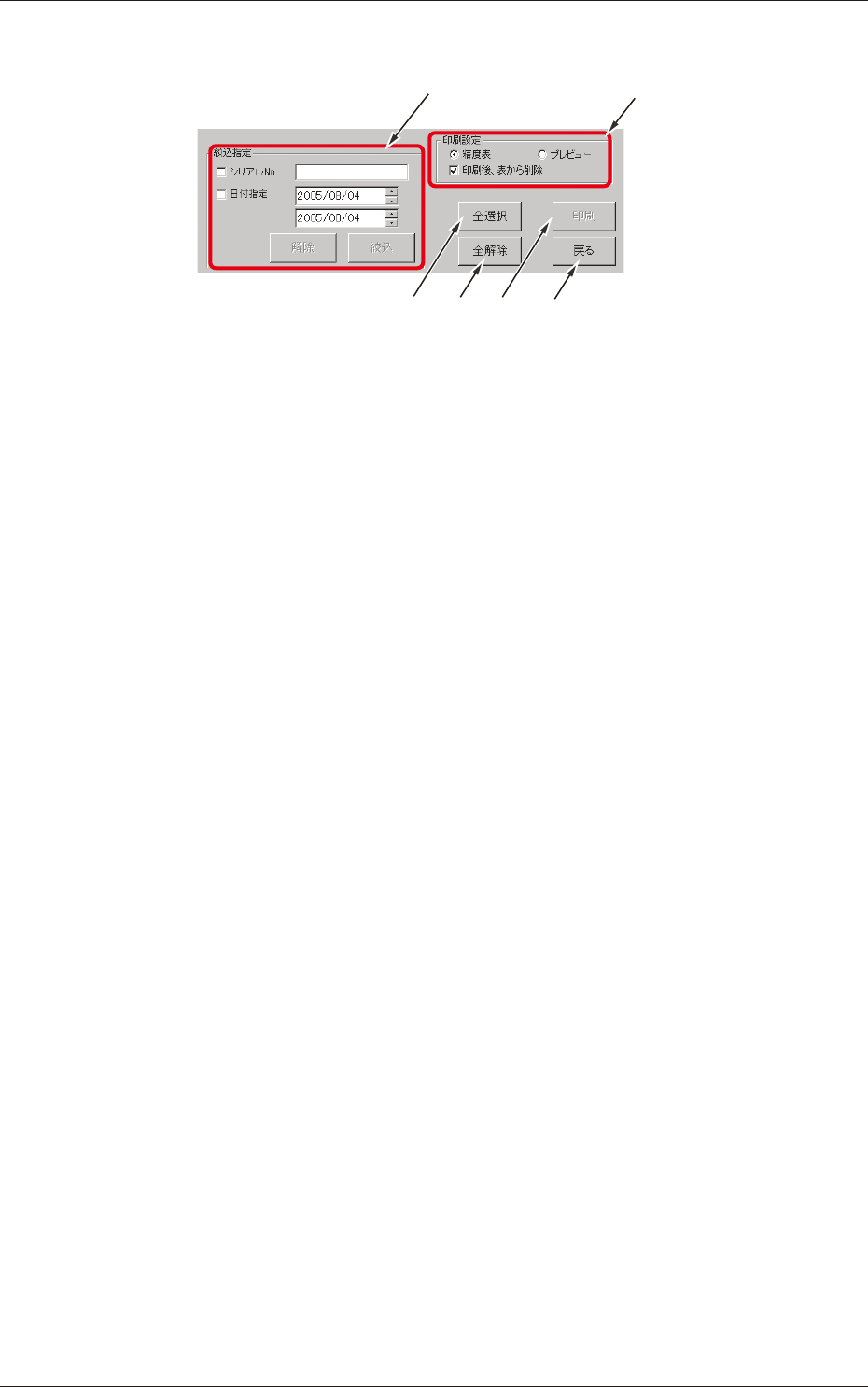

各ボタンの説明
[1]
[6][3] [5]
[2]
[4]
Fig. C19
[1] 絞込指定
シリアル No. 及び、 検査日での絞り込みを行います。
[2] 印刷設定
印刷指定を行います。
[3] [ 全選択 ] ボタン
表に表示されている品種をすべて、 選択状態にします。
[4] [ 全解除 ] ボタン
選択されている品種をすべて、 選択解除します。
[5] [ 印刷 ] ボタン
[2] の印刷指定に従い、 印刷を実行します。
[6] [ 戻る ]
前画面 （自動実行画面） に戻ります。
6.1 精度測定表
