3-23 JO-108 1005-002 各表示内容の説明 [1] [2] [3] Fig. C20 [1] 検査結果一覧表 検査に合格したフィーダの検査結果の一覧表です。 [2] 検査結果プレビュー [1] のカーソルがあるフィーダ検査結果プレビューが表示されます。 [3] 絞込指定 一覧表に表示される、 検査結果を指定された条件で絞り込むことが できます。 シリアル No. : シリアル No. のテキスト絞込みを行います。 …
3-22
JO-108
1005-002
各ボタンの説明
[1]
[6][3] [5]
[2]
[4]
Fig. C19
[1] 絞込指定
シリアル No. 及び、 検査日での絞り込みを行います。
[2] 印刷設定
印刷指定を行います。
[3] [ 全選択 ] ボタン
表に表示されている品種をすべて、 選択状態にします。
[4] [ 全解除 ] ボタン
選択されている品種をすべて、 選択解除します。
[5] [ 印刷 ] ボタン
[2] の印刷指定に従い、 印刷を実行します。
[6] [ 戻る ]
前画面 （自動実行画面） に戻ります。
6.1 精度測定表
3-23
JO-108
1005-002

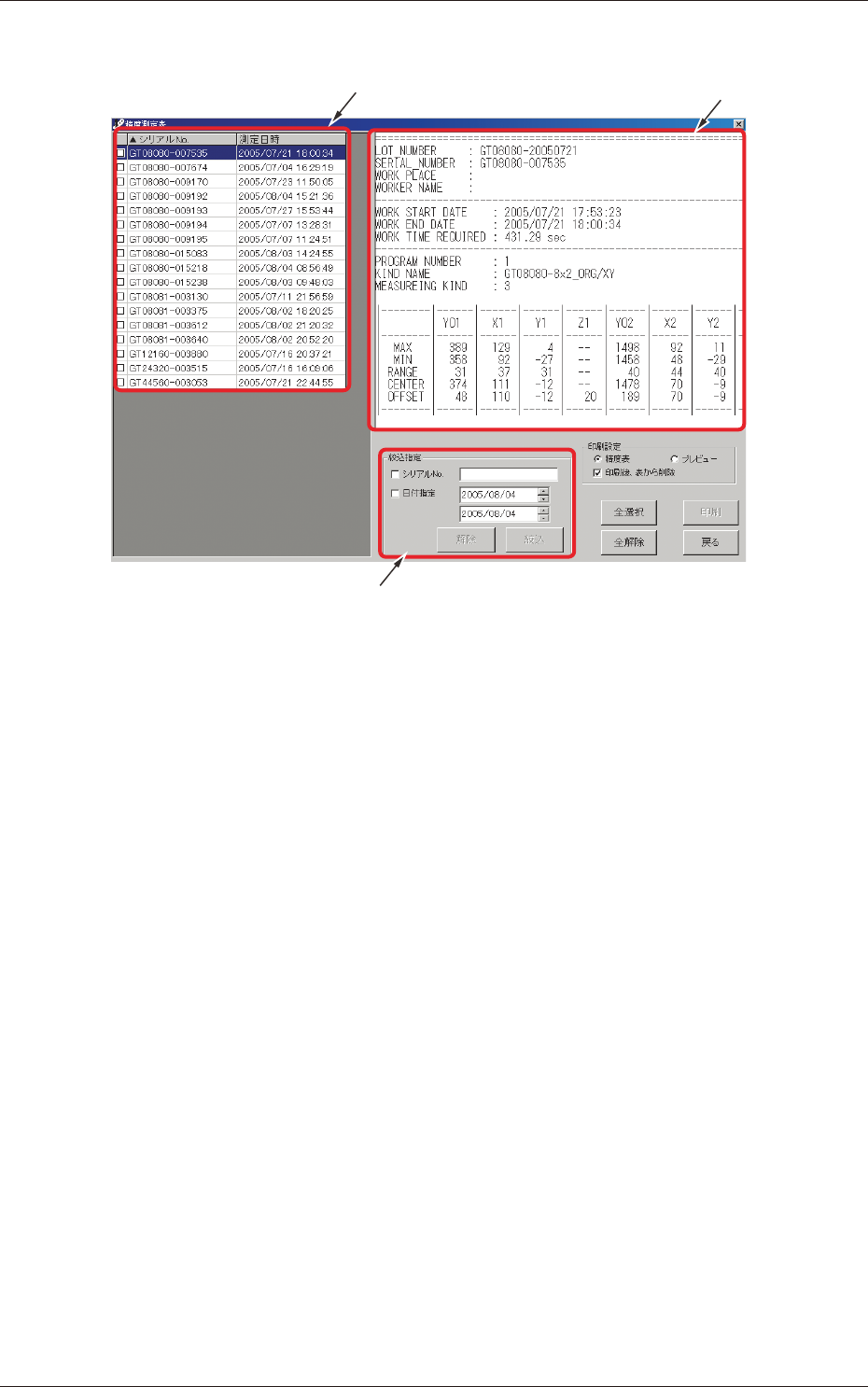

各表示内容の説明
[1]
[2]
[3]
Fig. C20
[1] 検査結果一覧表
検査に合格したフィーダの検査結果の一覧表です。
[2] 検査結果プレビュー
[1] のカーソルがあるフィーダ検査結果プレビューが表示されます。
[3] 絞込指定
一覧表に表示される、 検査結果を指定された条件で絞り込むことが
できます。
シリアル
No. :
シリアル No. のテキスト絞込みを行います。
日付指定
:
検査日を指定して絞込みを行います。
絞込みを行う場合、 項目に
þ
を入れて、 [ 絞込 ] ボタンを押してくだ
さい。
[ 解除 ] ボタンを押すことで絞込みが解除されます。
6.1 精度測定表
3-24
JO-108
1005-002
選択方法
選択状態は、 一覧表左の□が、
þ
に変わります。
選択方法には、 いくつか方法があります。
全選択 : 画面右下の [ 全選択 ] をクリックします。
単独選択（マウス） : 選択する項目をダブルクリックします。
単独選択（キーボード） : 選択する項目にカーソルを移動してスペース
キーを押します。
複数選択（マウス） : 左クリックしながらドラッグして選択する項目に
カーソルを指定する、 マウス右クリックをすると
ポップアップ画面が表示されますので選択をク
リックします。
（クリックしても選択状態にならない場合はキー
ボードにてスペースキーを押してください。）
複数選択（キーボード） : Shift キーを押しながら選択する項目にカーソル
を移動してスペースキーを押します。
Fig. C21
印刷
選択方法で選択した項目を印刷します。
印刷指定で印刷する形態を指定します。
精度表 : A4 用紙 1 ページに最大 50 フィーダの結果を印刷す
ることができます。
プレビュー : 画面右に表示される画面を A4 用紙 1 ページに最大
3 フィーダ印刷することができます。
印刷後表から削除 : 印刷済みを区別するために印刷実行後、 精度結果
ファイルを別フォルダに移動します。
（D:\MeasureComp フォルダ）
6.1 精度測定表
