6.2.2 ピッチ誤差
各ピッチ間の誤差を絶対値で表示します。
黄色ライン : X値
水色ライン : Y値
白色点線 : 絶対値の平均
上からレーン 1 の X󲗍,󲗍レーン 1 の Y󲗍,󲗍レーン 2 の X󲗍,󲗍レーン 2 の Y の
順で表示されます。
Fig. C23
6. 2 グラフ
3-27
JO-108
1005-002
6.2.3 各誤差ポーラチャート
スプロケットの角度位置での検査結果折れ線グラフを表示します。
黄色ライン : X値
水色ライン : Y値
黄色点線 : X󲗍0 値
水色点線 : Y󲗍0 値
白色実線 : CENTER 値
左側が、 レーン 1、 右側が、 レーン 2 の順番で表示されます。
Fig. C24
6. 2 グラフ
3-28
JO-108
1005-002

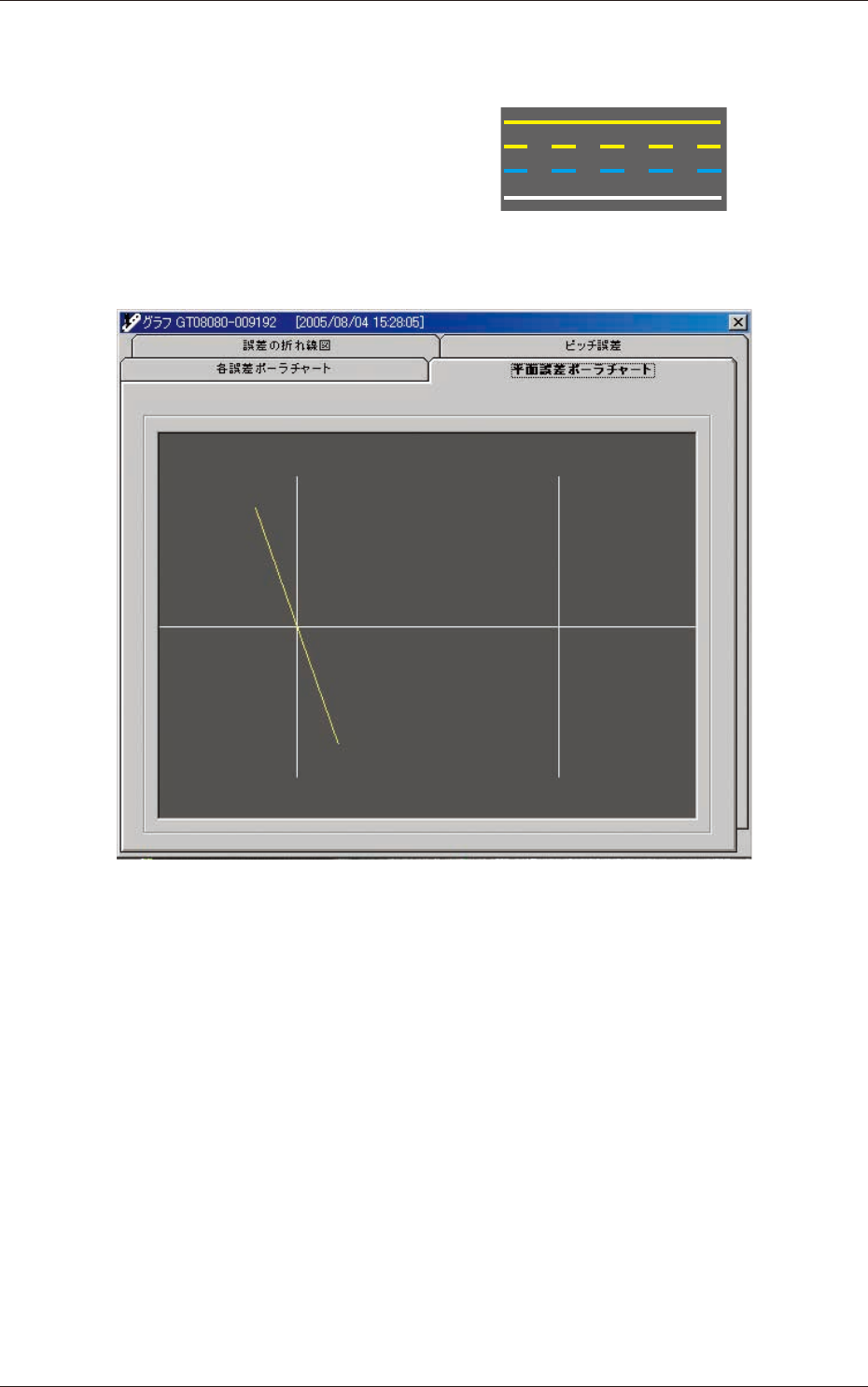

6.2.4 平面誤差ポーラチャート
XY 検査値を 2 次元グラフで検査順にライン結びます。
黄色ライン : 検査値
黄色点線 : X軸
水色点線 : Y軸
白色実線 : CENTER 値
X 軸、 Y 軸の交差点が (0,0) です。
左側が、 レーン 1、 右側が、 レーン 2 の順番で表示されます。
Fig. C25
6. 2 グラフ
