4-2 JO-108 1005-002 通知 治具原点マスターに強い衝撃を与えたり、物を置かないでく ださい。 治具原点マスターのピンが曲がり、治具原点合わせの精度が 損なわれる可能性があります。 治具原点マスターのピン Fig. D2 治具原点マスターのピン (2) 初期画面の [ マスターセット ] ボタンを押します。 Fig. D3 1. マスター位置の登録 ( 治具原点合わせ )
4-1
JO-108
1005-002
1. マスター位置の登録 ( 治具原点合わせ )
作業前に治具の電装ボックスの電源をON にし、 次にパソコンの電源を入
れ、 フィーダ調整治具のソフトを立ち上げておいてください。
注 意
パソコンの電源が ON の状態で、電装ボックスの電源を OFF にす
ると、パソコンに供給されている電源も遮断されパソコンが壊れる
場合があります。
手順
(1) 治具の調整台に治具原点マスターをセットします。
治具原点マスターの穴と調整台のピンが合うように、 セットしてくださ
い。
セット前に調整台の取付け面、 および治具原点マスターの底面にゴミ
等が無いか確認してください。
注意
•
治具原点マスターは重いので、落とすと足のケガや、治
具が破損するおそれがあります。
落とさないように注意してください。
•
LED 照明は、クラス 2 のレーザ光を使用していますので、
のぞき込まないでください。
目を傷めるおそれがあります。
穴
治具原点マスター
ピン
調整台
Fig. D1
1. マスター位置の登録 ( 治具原点合わせ )
4-2
JO-108
1005-002
通知
治具原点マスターに強い衝撃を与えたり、物を置かないでく
ださい。
治具原点マスターのピンが曲がり、治具原点合わせの精度が
損なわれる可能性があります。
治具原点マスターのピン
Fig. D2 治具原点マスターのピン
(2) 初期画面の [ マスターセット ] ボタンを押します。
Fig. D3
1. マスター位置の登録 ( 治具原点合わせ )
4-3
JO-108
1005-002

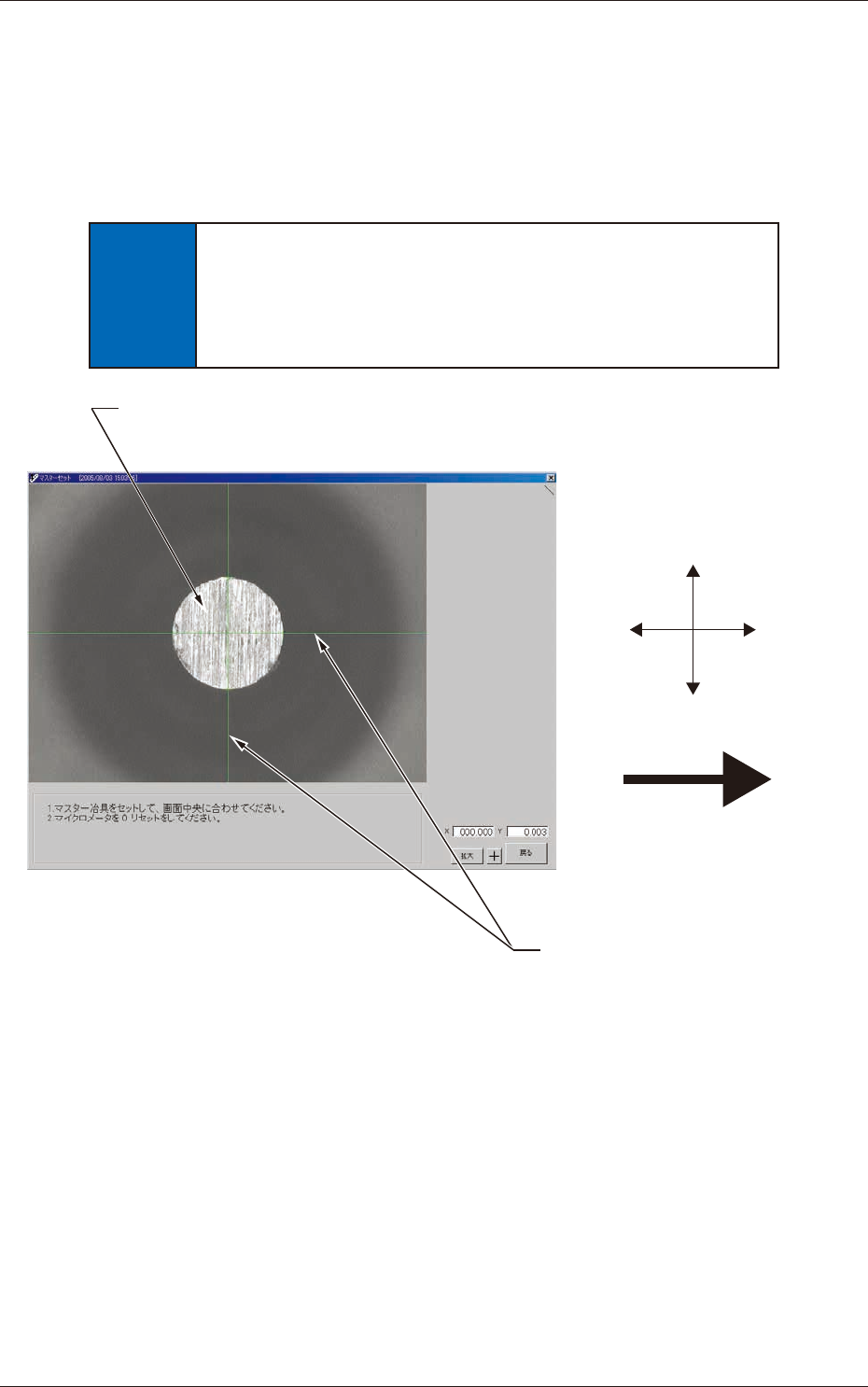

(3) マスターセット画面が表示されるので、 画面中にクロスラインが表示さ
れていることを確認してください。
表示されていない場合は、 画面の [
+
] をボタンを押して、 クロスライン
を表示させてください。
(4) クロスラインのセンタと治具原点マスターのピンセンターをマイクロメー
タを動かし合わせます。
通知
マイクロメータに人や物などの、強い衝撃を与えないでくだ
さい。
マイクロメータが破損して、フィーダの部品吸着位置調整の
精度が損なわれる可能性があります。
X (-)
Y (-)
X (+)
Y (+)
テープ送り方向
クロスライン
治具原点マスターのピン
Fig. D4 マスターセット画面
1. マスター位置の登録 ( 治具原点合わせ )
