SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
41
5.13 SiCluster Professional – Erweiterungen
In diesem Abschnitt wird ein Überblick über die Erweiterungen in SIPLACE Pro SiCluster
Professional gegeben.
Detaillierte Informationen finden Sie in der Bedienungsanleitung zu SiCluster Professional,
Artikelnummer [00197281-xx].
● Mit der Option Produktionszeiten abgleichen unter Cluster-Parameter wird versucht,
innerhalb eines Cluster-Auftrags die kürzeren Produktionszeiten von Rüstungen zu verlängern.
Die kürzeren Zeiten werden an die längeren Zeiten angeglichen. sodass im Vorrüstbereich
genug Zeit bleibt, um die nächste Rüstung für die Linie vorzubereiten. Dazu muss die ideale
Produktionszeit für jedes Los vorhanden sein.
Außerdem können weitere Cluster-Aufträge zugelassen und eine feste untere Grenze für eine
Mindest-Produktionszeit festgelegt werden.
Abbildung 4-27: Produktionslaufzeit für Ergebnisaufträge verlängern
● Eine Teilmenge von Losen kann zu einem Cluster-Auftrag ausgewählt werden. Im geöffneten
Cluster-Auftrag können in der Spalte Für Clustering verwenden die Lose explizit ausgewählt
werden, die zum Cluster-Auftrag verwendet werden sollen.
SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
42

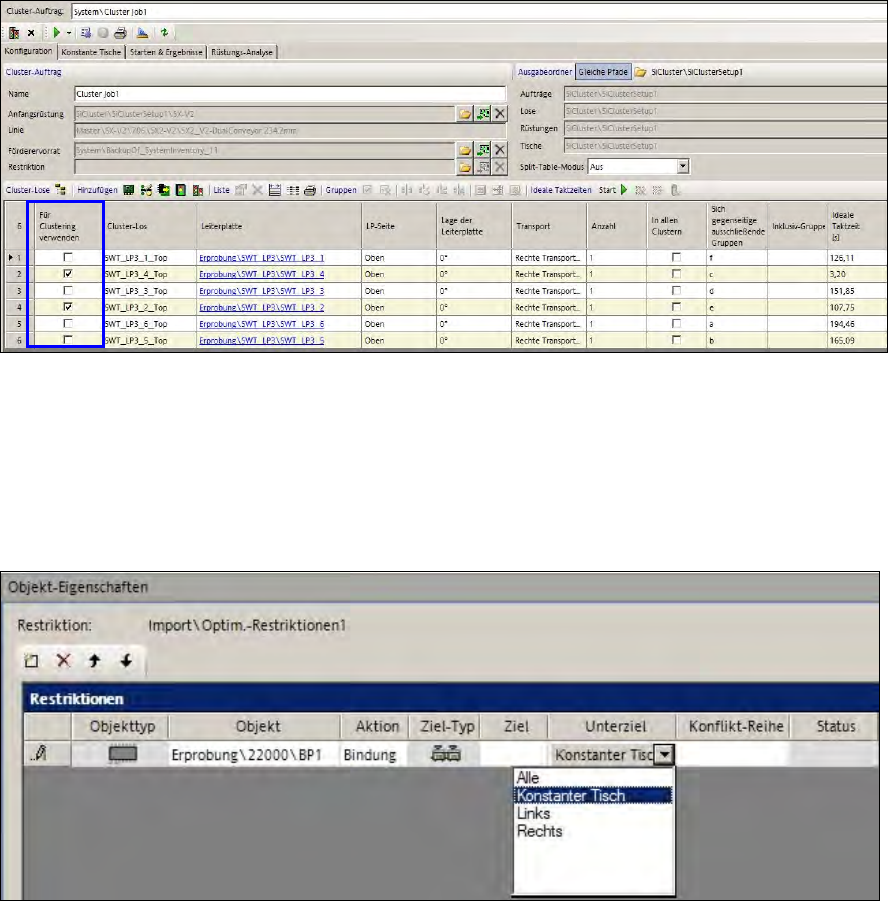

Abbildung 4-28: Lose für Cluster-Auftrag auswählen
● Restriktionsobjekt erzeugen und einem Cluster-Auftrag zuweisen
Bestimmte (z.B. teuere) Bauelemente sollten nicht auf konstanten Tischen gerüstet werden,
damit sie nicht zu lange beansprucht werden. Im Restriktions-Editor von SIPLACE Pro Desk
können solche Bauelemente in einem Restriktionsobjekt von konstanten Tischen
ausgeschlossen werden (unter Unterziel – Konstanter Tisch). Bauelemente können auch
explizit zu einem konstanten Tisch gebunden werden.
Abbildung 4-29: Restriktionsobjekt erzeugen
Das Restriktionsobjekt kann anschließend einem Cluster-Auftrag zugewiesen werden.
● In der Registerkarte Starten & Ergebnisse gibt es die neue Spalte Placement with quantity
bei der Anzahl bestückter Bauelemente.
● Die Analyse für Bauelement-Gemeinsamkeit ist überarbeitet und verbessert worden.
– Für jedes Los, das im linken Fenster markiert ist, wird im rechten Fenster jeweils eine
eigene Spalte angezeigt.
– Neue Registerkarte für Auftrags-Gemeinsamkeit.
SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
43
Abbildung 4-30: Registerkarte Job Communality
Im rechten Fenster werden die Ansichten Bauelemente und Aufträge für die Analyse
angeboten. Über die Schaltflächen in der Symbolleiste dieser Ansichten können
verschiedene Optionen für die Analyse berücksichtigt werden.
Bauelemente
– Konstante Tische einschließen.
– Für jeden markierten Auftrag im linken Fenster jeweils eine Spalte ausgeben.
– Auftragsspalten mit Auftragsnamen statt mit Zahlen ausgeben.
Aufträge
– Kombinationen der Aufträge vergleichen, die im linken Fenster ausgewählt sind. Es
werden die Anzahl Bauelemente angezeigt, die für diese Aufträge gemeinsam sind,
aber nicht auf konstanten Tischen gerüstet sind.
– Wahlweise können auch die Bauelemente eingeschlossen werden, die schon auf
konstanten Tischen gerüstet sind. Dadurch wird eine höhere Anzahl an Bauelementen
mit Gemeinsamkeiten angezeigt.
– Minimale Anzahl Bauelemente anzeigen, die für die Aufträge gemeinsam sind.
Voreingestellter Wert: 2. Bei diesem Wert werden Vergleichsergebnisse mit 2 oder
weniger gemeinsamen Bauelementen nicht angezeigt.
– Durch Doppel-Klick auf eine Zeile oder Auswählen der Lupe in der Symbolleiste wird
ein neues Fenster geöffnet, in dem eine Liste mit den Bauelementen angezeigt werden,
die in den verglichenen Aufträgen gemeinsam vorkommen.
5.14 Anzeige von Vorrang-Regeln – Erweiterungen
Im SIPLACE Pro Optimierer-Toolkit ist das Programm "Präzedenzen-Finder" wie folgt erweitert
worden:
– Gefilterte Liste der Vorrang-Regeln für Pipetten im Präzedenzen-Finder verwenden
– 3D-Ansicht der Vorrang-Regeln im SIPLACE Pro Desk
