SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition

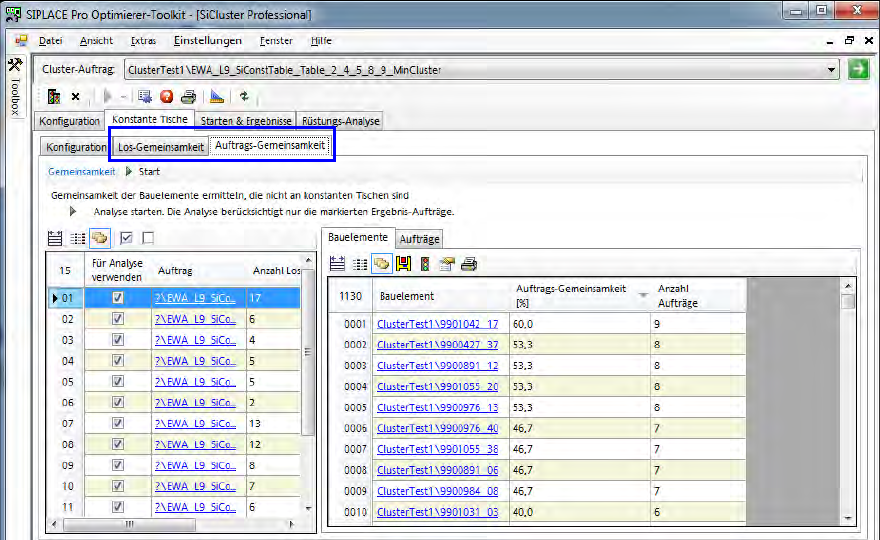

Abbildung 4-30: Registerkarte Job Communality

Im rechten Fenster werden die Ansichten Bauelemente und Aufträge für die Analyse

angeboten. Über die Schaltflächen in der Symbolleiste dieser Ansichten können

verschiedene Optionen für die Analyse berücksichtigt werden.

Bauelemente

– Konstante Tische einschließen.

– Für jeden markierten Auftrag im linken Fenster jeweils eine Spalte ausgeben.

– Auftragsspalten mit Auftragsnamen statt mit Zahlen ausgeben.

Aufträge

– Kombinationen der Aufträge vergleichen, die im linken Fenster ausgewählt sind. Es

werden die Anzahl Bauelemente angezeigt, die für diese Aufträge gemeinsam sind,

aber nicht auf konstanten Tischen gerüstet sind.

– Wahlweise können auch die Bauelemente eingeschlossen werden, die schon auf

konstanten Tischen gerüstet sind. Dadurch wird eine höhere Anzahl an Bauelementen

mit Gemeinsamkeiten angezeigt.

– Minimale Anzahl Bauelemente anzeigen, die für die Aufträge gemeinsam sind.

Voreingestellter Wert: 2. Bei diesem Wert werden Vergleichsergebnisse mit 2 oder

weniger gemeinsamen Bauelementen nicht angezeigt.

– Durch Doppel-Klick auf eine Zeile oder Auswählen der Lupe in der Symbolleiste wird

ein neues Fenster geöffnet, in dem eine Liste mit den Bauelementen angezeigt werden,

die in den verglichenen Aufträgen gemeinsam vorkommen.

5.14 Anzeige von Vorrang-Regeln – Erweiterungen

Im SIPLACE Pro Optimierer-Toolkit ist das Programm "Präzedenzen-Finder" wie folgt erweitert

worden:

– Gefilterte Liste der Vorrang-Regeln für Pipetten im Präzedenzen-Finder verwenden

– 3D-Ansicht der Vorrang-Regeln im SIPLACE Pro Desk

SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition

5.14.1 Gefilterte Liste der Vorrang-Regeln für Pipetten erstellen

Im Optimierer-Toolkit kann mit dem Präzedenzen-Finder nach möglichen Pipetten-Kollisionen

gesucht werden. Der Präzedenzen-Finder verwendet dazu alle Pipetten, die den Gehäuseformen

zugewiesen sind. Da an der Linie nur bestimmte Pipetten verwendet werden können, gibt es ab

dieser SIPLACE Pro-Version die Möglichkeit, eine gefilterte Liste zu erstellen. Damit wird die

Prüfung auf eine mögliche Pipetten-Kollision auf die Pipetten eingeschränkt, die bei der Produktion

zum Einsatz kommen können.

Hierzu gibt es unter Einstellungen im Präzedenzen-Finder die neue Registerkarte Pipetten. Die

bisherigen Einstellungen befinden sich in der Registerkarte Toleranzen.

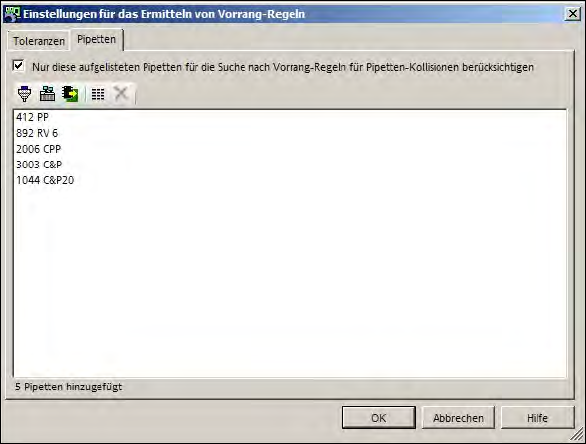

Abbildung 4-31: Präzedenzen-Finder – Registerkarte Pipetten

In der Registerkarte Pipetten kann eine Liste mit Pipetten über die Symbole in der Symbolleiste

erstellt werden.

► Wählen Sie die Pipetten für die Liste aus.

Beim Auswählen des Pipettensymbols, wird ein Dialog mit allen Pipetten geöffnet. Hier können

mehrere Pipetten ausgewählt und mit OK bestätigt werden. Die ausgewählten Pipetten werden

an die Liste hinzugefügt.

Beim Auswählen des Rüstungssymbols, wird ein Dialog mit allen Rüstungen geöffnet. Hier

können mehrere Rüstungen ausgewählt und mit OK bestätigt werden. Die Pipetten, die auf den

Bestückköpfen und in den Pipettenwechslern in den ausgewählten Rüstungen verwendet

werden, werden der Liste hinzugefügt.

Beim Auswählen des Lossymbols, wird ein Dialog mit allen Losen geöffnet. Hier kann ein Los

ausgewählt und mit OK bestätigt werden. Die Pipetten, die im Los verwendet werden, werden

der Liste hinzugefügt.

Beim Auswählen des Listensymbols, werden alle ausgewählten Pipetten angezeigt. Über das

Lösch-Symbol können Pipetten aus der Liste gelöscht werden.

► Aktivieren Sie die Einstellung Nur diese aufgelisteten Pipetten für die Suche nach Vorrang-

Regeln für Pipetten-Kollisionen berücksichtigen, um die Funktion einzuschalten.

Wenn die Funktion eingeschaltet ist, wird eine rote Pipette unten im Hauptmenü vom

Präzedenzen-Editor angezeigt.

► Klicken Sie auf OK, um die Liste zu speichern.

► Starten Sie den Suchlauf im Präzedenzen-Editor.

Es werden nur die Pipetten bei möglichen Pipetten-Kollisionen angezeigt, die in der Liste enthalten

sind.

SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition

5.14.2 3D-Ansicht beim Anzeigen von Vorrang-Regeln

Im SIPLACE Pro Desk und im Präzedenzen-Finder kann bei der Anzeige von Vorrang-Regeln

auch in die 3D-Ansicht geschaltet werden.

SIPLACE Pro Desk – Leiterplatten-Editor

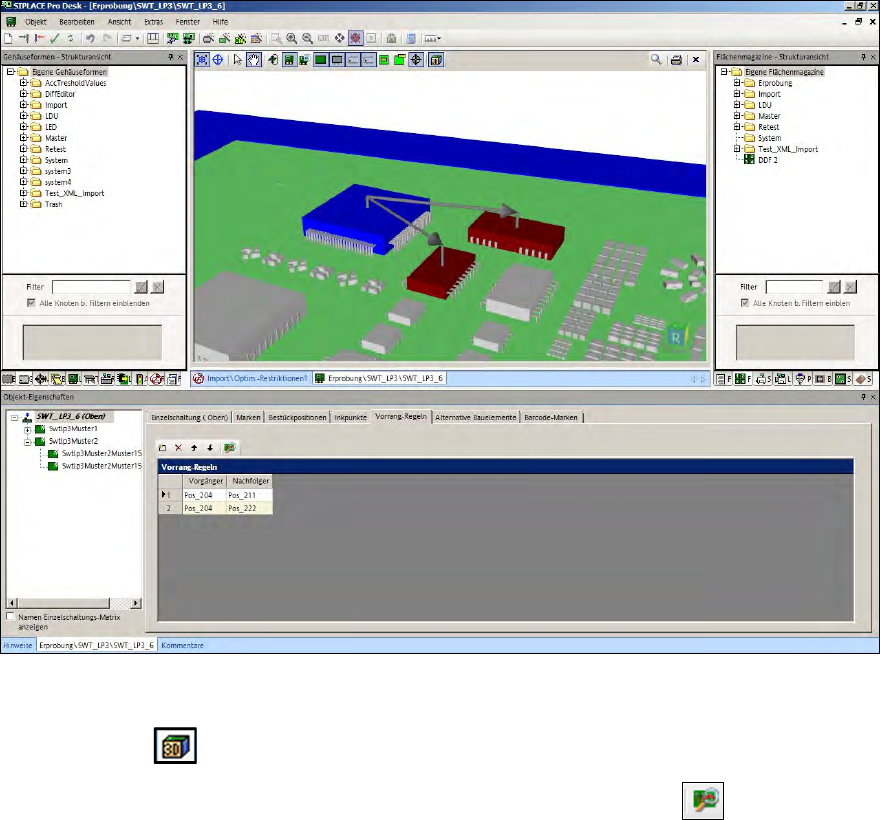

Abbildung 4-32: Präzedenzen bei Leiterplatte in 3D-Ansicht

Beim Anzeigen der Vorrang-Regeln im Leiterplatten-Editor kann die 3D-Ansicht der Leiterplatte

über das Symbol in der Symbolleiste gestartet werden.

Im Fenster Vorrang-Regeln kann der Präzedenzen-Finder über das Symbol gestartet

werden.
