SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
21
5.7.2 Überarbeitete Angabe der Bedeutung der Höhenangaben
In der Hauptansicht des Gehäuseform-Editors ist die Bedeutung der Höhenangaben deutlicher
angegeben, damit die Unterschiede der verschiedenen Höhenangaben verständlicher sind.

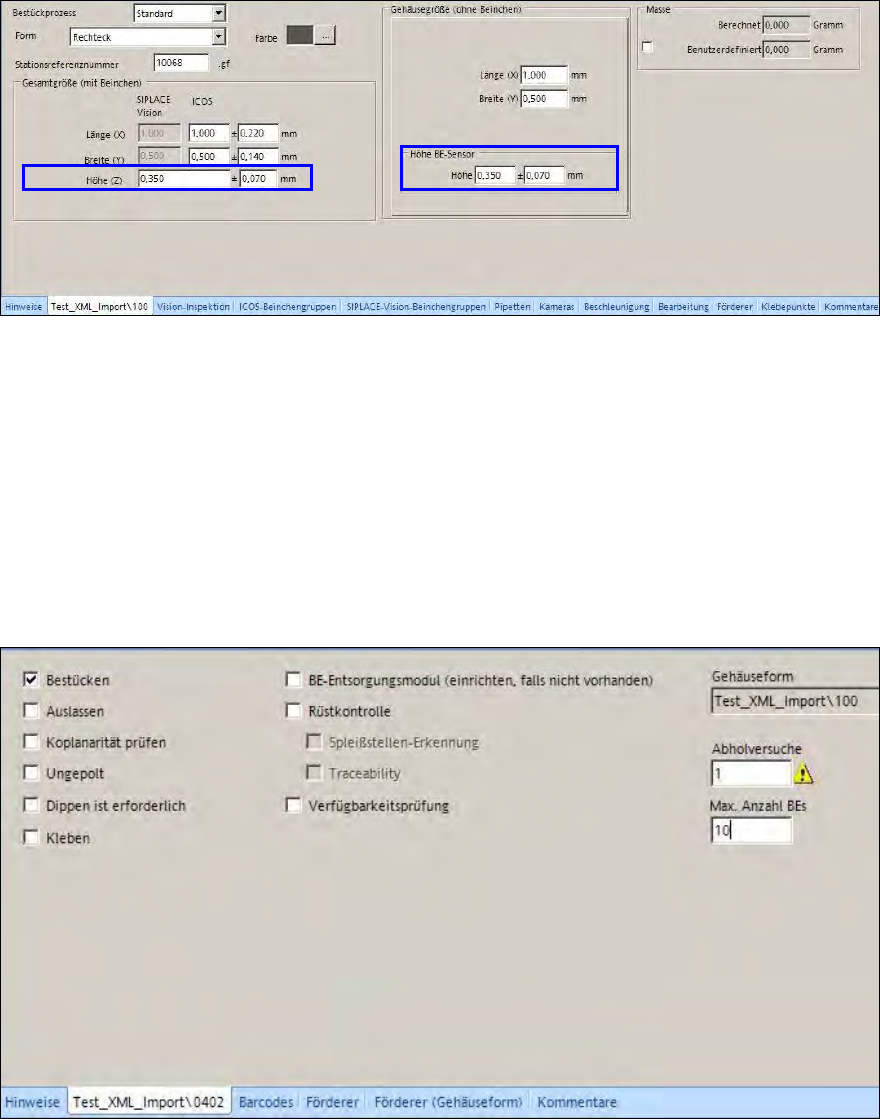

Abbildung 4-4: Höhenangaben im Gehäuseform-Editor
5.7.3 Festgelegter Abholprozess für Pipetten nnn5 und nnn6
Mit Pipetten des Typs nnn5 und nnn6 wird ausschließlich kontaktlos abgeholt.
5.7.4 Warnung bei zu niedriger Anzahl Abholversuche
Wenn der Wert für die Anzahl der Abholversuche zu niedrig eingestellt ist (Wert=1), kann es
häufiger zu Maschinenstillständen kommen. In SIPLACE Pro Desk wird in diesem Fall eine
entsprechende Warnung ausgegeben.
Abbildung 4-5: Anzahl Abholversuche zu niedrig
SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
22
5.7.5 Einstellung der Beschleunigungsreduktion
Unter der Registerkarte Beschleunigungen im Bauelement-Editor können folgende voreingestellte
Beschleunigungswerte ausgewählt werden:
● Max (maximale Beschleunigung)
● 75% (leicht reduzierte Beschleunigung)
● 50% (mittelstark reduzierte Beschleunigung)
● 25% (stark reduzierte Beschleunigung)
● 10% (sehr stark reduzierte Beschleunigung)
Die Prozentwerte beziehen sich auf die maximale Beschleunigung der möglichen Bestückköpfe.
Die absoluten Werte werden in Klammern angezeigt.

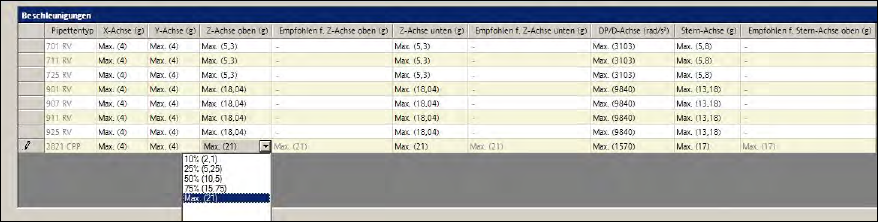

Abbildung 4-6: Beschleunigungswert auswählen
Im Experten-Modus können Werte außerhalb der empfohlenen Grenzen eingegeben werden.
Die Werte können im Data Maintenance Tool über die Funktion Maximale Achsbeschleunigung
für zugewiesene Pipetten setzen geändert werden.
Voraussetzung
– Unter Einstellungen – Optionen muss die Einstellung Werte außerhalb der empfohlenen
Grenzen zulassen aktiviert sein.
SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
23
Abbildung 4-7: Einstellungen Editor Experten-Modus
5.7.6 Untergrenze für Abholtoleranz bei Bauelementen
Eine Untergrenze ist für die Abholtoleranz bei den Bauelementen eingeführt worden. Die
Untergrenze gilt für die X-/Y-Position und den Abholwinkel bei jedem Förderer und beträgt 30% der
jeweiligen Standardwerte, die voreingestellt sind, wenn ein neuer Förderer unter der Registerkarte
Förderer in SIPLACE Pro Desk hinzugefügt wird.
Wenn der Benutzer versucht, einen kleineren Wert einzugeben, wird eine Warnung mit dem
kleinsten, empfohlenen Wert ausgegeben und der Wert wird nicht geändert.
Abbildung 4-8: Abholtoleranz für Gebinde zu klein
Im Experten-Modus können Werte außerhalb der empfohlenen Grenzen eingegeben werden.
Im Data Maintenence Tool kann für mehrere Bauelemente ein Förderer-Offset eingegeben und
danach zugewiesen werden (siehe Funktion Fördereroffsetdaten der zugewiesenen Förderer –
Fördereroffsetdaten festlegen). Es gilt dieselbe Voraussetzung, wie im Abschnitt 4.8.5
beschrieben.
