SIPL AC E Pro V10.1 SP1 / Soft ware - Ver sionsb eschrei bung Ausga be 02/2013 Ed ition 24 5.7.7 Untergrenze für Ge häuseform - Abmessungen Eine Unter gren ze ist für die T oleran z bei Geh äusefor m - Abm ess ungen eing…
SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
23

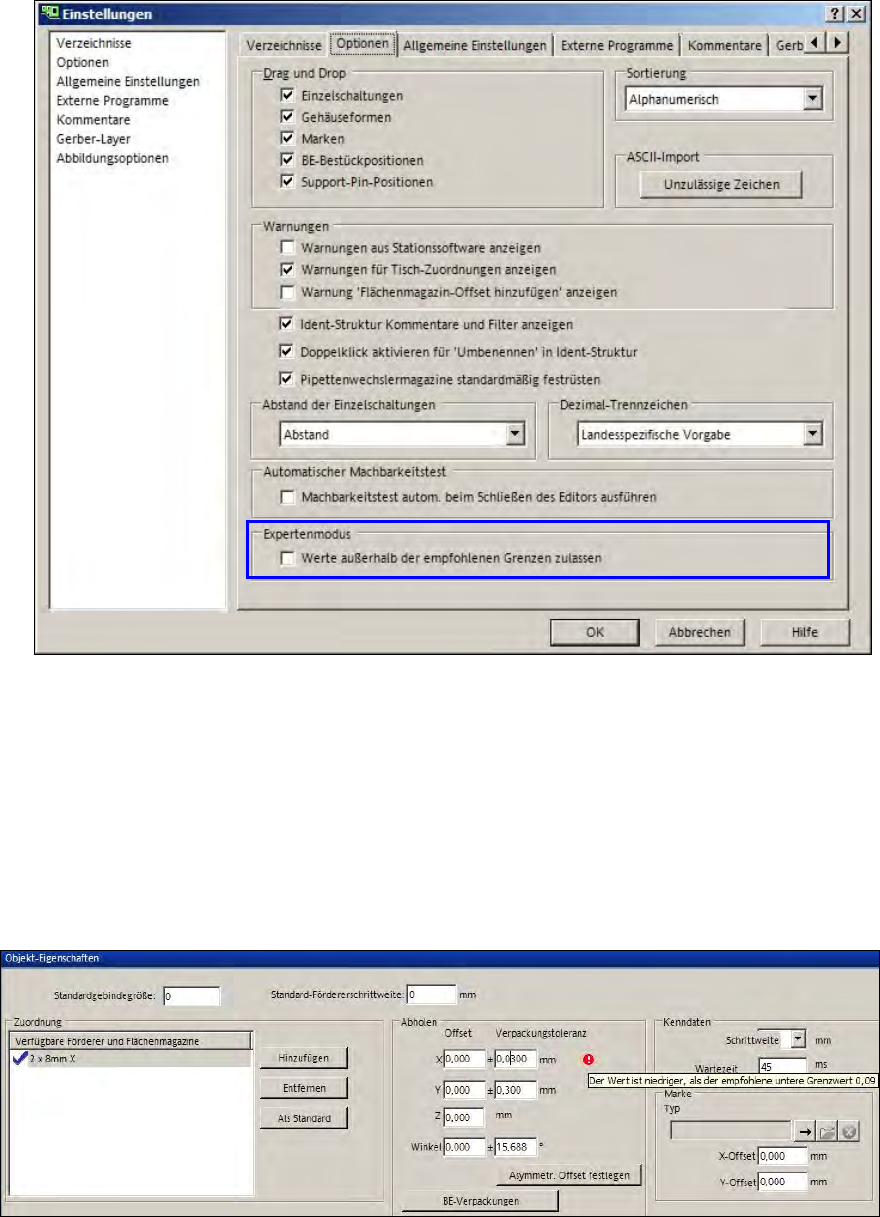

Abbildung 4-7: Einstellungen Editor Experten-Modus
5.7.6 Untergrenze für Abholtoleranz bei Bauelementen
Eine Untergrenze ist für die Abholtoleranz bei den Bauelementen eingeführt worden. Die
Untergrenze gilt für die X-/Y-Position und den Abholwinkel bei jedem Förderer und beträgt 30% der
jeweiligen Standardwerte, die voreingestellt sind, wenn ein neuer Förderer unter der Registerkarte
Förderer in SIPLACE Pro Desk hinzugefügt wird.
Wenn der Benutzer versucht, einen kleineren Wert einzugeben, wird eine Warnung mit dem
kleinsten, empfohlenen Wert ausgegeben und der Wert wird nicht geändert.
Abbildung 4-8: Abholtoleranz für Gebinde zu klein
Im Experten-Modus können Werte außerhalb der empfohlenen Grenzen eingegeben werden.
Im Data Maintenence Tool kann für mehrere Bauelemente ein Förderer-Offset eingegeben und
danach zugewiesen werden (siehe Funktion Fördereroffsetdaten der zugewiesenen Förderer –
Fördereroffsetdaten festlegen). Es gilt dieselbe Voraussetzung, wie im Abschnitt 4.8.5
beschrieben.
SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
24
5.7.7 Untergrenze für Gehäuseform-Abmessungen
Eine Untergrenze ist für die Toleranz bei Gehäuseform-Abmessungen eingeführt worden. Die
Untergrenze gilt für die Länge, Breite und Höhe des Außenmaßes und beträgt 1% der jeweiligen
Grundmaße.
Wenn der Benutzer versucht, einen kleineren Wert einzugeben, wird eine Warnung mit dem
kleinsten, empfohlenen Wert ausgegeben und der Wert wird nicht geändert.

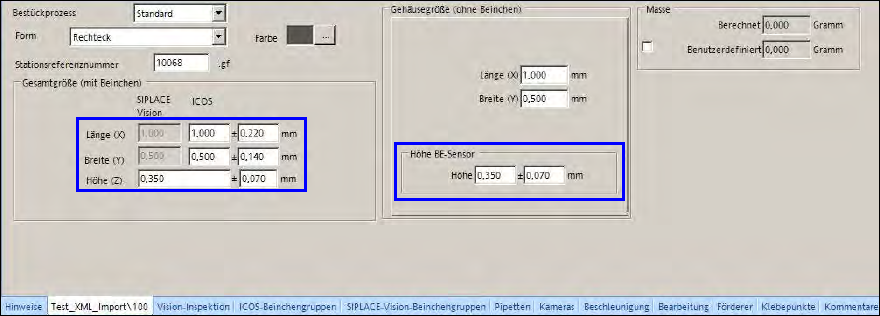

Abbildung 4-9: Gehäuseform-Abmessungen
Im Experten-Modus können Werte außerhalb der empfohlenen Grenzen eingegeben werden.
Die Werte können im Data Maintenance Tool über die Funktion Fördereroffsetdaten der
zugewiesenen Förderer – Fördereroffsetdaten festlegen geändert werden. Es gilt dieselbe
Voraussetzung, wie im Abschnitt 4.8.5 beschrieben.
SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
25
5.8 Steuerung der Fördererparameter
Die Steuerung der Fördererparameter ist vereinfacht worden.
Die Einstellmöglichkeiten zur Veränderung der Fördererparameter werden aus einer Kombination
von Bearbeitungsoptionen und Benutzerberechtigungen an der Station bestimmt.
Die Fördererparameter werden über drei Bearbeitungsoptionen gesteuert, die auf der SIPLACE
Pro Line Control GUI eingestellt werden.
5.8.1 Bearbeitungsoptionen
Folgende Bearbeitungsoptionen können für die Fördererparameter auf der SIPLACE Pro Line
Control GUI unter Konfiguration – Download eingestellt werden:
Abbildung 4-10: Bearbeitungsoptionen für Fördererparameter
Download der Förderereinstellung bei der Auftragsvorgabe
Die in SIPLACE Pro eingestellten Fördererparameter werden auf die Förderer geladen.
Download und Upload der Förderereinstellung von der Station in die SIPLACE Pro Rüstung
erlauben
Die von SIPLACE Pro eingestellten /empfangenen Fördererparameter werden auf die Förderer
der aktiven Rüstung geladen.
Die Fördererparameter dürfen an der Station geändert werden. Geänderte Daten werden an
SIPLACE Pro in die lokalen Rüstdaten hochgeladen.
Kein Download/Upload
Das Übertragen von Fördererdaten von SIPLACE Pro an die Station oder von der Station an
SIPLACE Pro ist nicht erlaubt.
Lokale Veränderung der Fördererparameter an der Station ist erlaubt.
Wenn der Benutzer die entsprechenden Privilegien hat, kann die Einstellung der Bearbeitungs-
option im Produktionsplan geändert werden.
Abbildung 4-11: Bearbeitungsoption ändern im Produktionsplan
