SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
26
Verteilen der Zugriffsberechtigungen über SIPLACE Pro Line Control
An der Station werden die Zugriffsberechtigungen für die Bearbeitungsoptionen über die
verschiedenen Bedienebenen gesteuert. Detaillierte Informationen hierzu finden Sie in der
Versionsbeschreibung zur Stationssoftware 706.1, Artikelnummer [00197043-02].
Geänderte Zugriffsberechtigungen müssen manuell an SIPLACE Pro hochgeladen werden.
SIPLACE Pro Line Control verteilt sie auf alle zu dem Zeitpunkt eingeschalteten Bestückautomaten
der gesamten Linie. Wenn ein Bestückautomat ausgeschaltet oder über das Netz nicht zugänglich
ist, gibt SIPLACE Pro Line Control eine Fehlermeldung für diese Station aus. Die
Konfigurationsdatei wird von SIPLACE Pro Line Control nicht gespeichert und die Verteilung wird
nicht nachgeholt.
5.8.2 Einstellungen für Random Setup
Die Einstellungen für Random Setup befinden sich ab dieser SIPLACE Pro-Version auf einer
eigenen Seite auf der SIPLACE Pro Line Control GUI statt auf der Seite mit den Download-
Einstellungen.

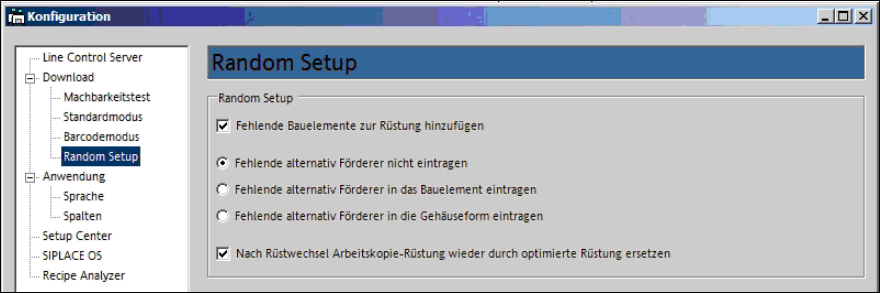

Abbildung 4-12: Einstellungen für Random Setup
SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
27
5.8.3 Automatische Berechnung der Abholposition für asymmetrische
Bauelemente
Die berechnete Abholposition für asymmetrische Bauelemente muss in SIPLACE Pro immer
manuell korrigiert werden. Bisher wurde die Abholposition auf Basis der Bauelemente-
Beschreibung ohne Beinchen von symmetrischen Bauelementen berechnet, was bei
asymmetrischen Bauelementen zu einer falschen Abholposition führte.
Ab dieser SIPLACE Pro Version wird die Abholposition für asymmetrische Bauelemente
stattdessen auf Basis des Außenmaßes der Gehäuseform berechnet.
Wenn der Benutzer einen Förderer für ein asymmetrisches Bauelement unter der Registerkarte
Förderer im Gehäuseform-Editor auswählt, wird zusätzlich zu dem weißen Fadenkreuz ein
grünes Fadenkreuz an einer anderen Position angezeigt. Das weiße Fadenkreuz zeigt die Mitte der
Gehäuseform ohne Beinchen/Balls an. Das grüne Fadenkreuz zeigt die Mitte der gesamten
Gehäuseform inklusive Beinchen/Balls an.

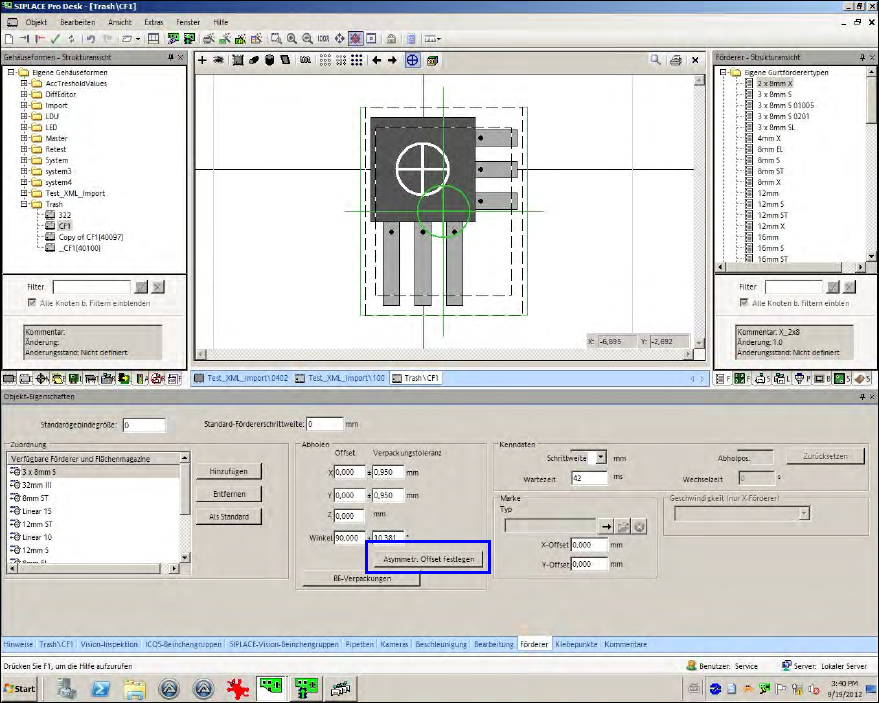

Abbildung 4-13: Automatische Berechnung der Abholpositionen
Die X-/Y-Positionen müssen jetzt so verändert werden, dass das grüne Fadenkreuz auf dem
weißen Fadenkreuz liegt. Dies kann automatisch über die Schaltfläche Asymmetr. Offset
festlegen ausgeführt werden.
Wenn die Gehäuseform-Abmessungen, Beinchen-Abmessungen oder der Abholwinkel verändert
werden, muss die Abholkorrektur über diese Schaltfläche durchgeführt werden.
SIPLACE Pro V10.1 SP1 / Software-Versionsbeschreibung Ausgabe 02/2013 Edition
28

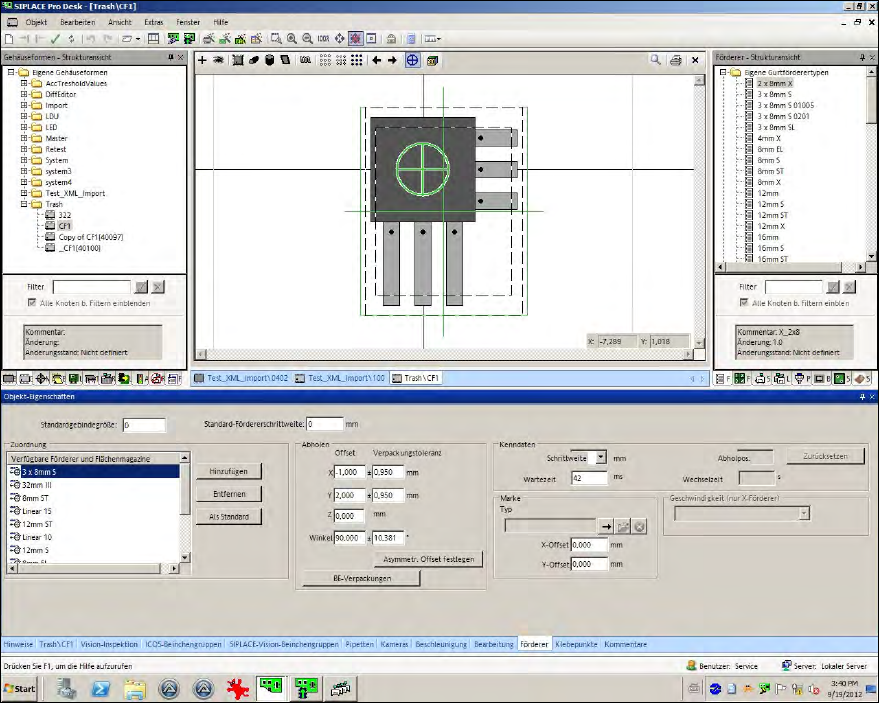

Abbildung 4-14: Abholpositionen neu berechnet
Die Funktion kann auch im Data Maintenance Tool verwendet werden (unter Fördereroffsetdaten
der zugewiesenen Förderer festlegen).
5.8.4 Speicherung der X-/Y-Abholpositionen
Nachdem die X-/Y-Abholpositionen oder der Abholwinkel verändert wurden und die Funktion zum
Upload der Fördererdaten an der Station aktiviert ist, können die Änderungen lokal an der Station
gespeichert werden und zusätzlich zu SIPLACE Pro in die vorgegebene Rüstung zurück-
geschrieben werden.
