5 贴片机上的作业 《用户手册》 E by SIPLACE 5.11 设置供料器模块 使用软件版本 SC 712.1 或更新 2019 年 5 月版 228 5 将控制杆 （项目 3）转回初始位置，关闭拾取窗口 （项目 2） 。 用带有适宜吸嘴的吸尘器 或毛刷清除转换料台上的遗落元件。 5 请注意 料带被插入后，被拉紧的盖箔将持续 传送料带并暴露元件。 如果已插入元件料带，请勿按下控 制杆。 请注意 如果已插入元件料带，…
《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 712.1 或更新 2019 年 5 月版 5.11 设置供料器模块
227
如果当前设置中包括供料器模块，状态显示屏 （项目 2） 发绿光。如果当前的设置不包含此供料
器模块，则状态显示灯将保持关闭状态。
用锁销将 SIPLACE SmartFeeder E 锁止在转换料台的适当位置。从转换料台上拆下供料器模块
的程序如下：
拉动拆卸握柄 （项目 1）。状态显示屏变为红色，然后熄灭。
使用拆卸握柄将供料器模块从锁止杆 （项目 3）和止动杆 （项目 4）中拉出。
拆下供料器模块。注意对中杆 （项目 5）。
5.11.3 使用 SIPLACE SmartFeeder E
5.11.3.1 使用 SIPLACE SmartFeeder E 前进行检查
5

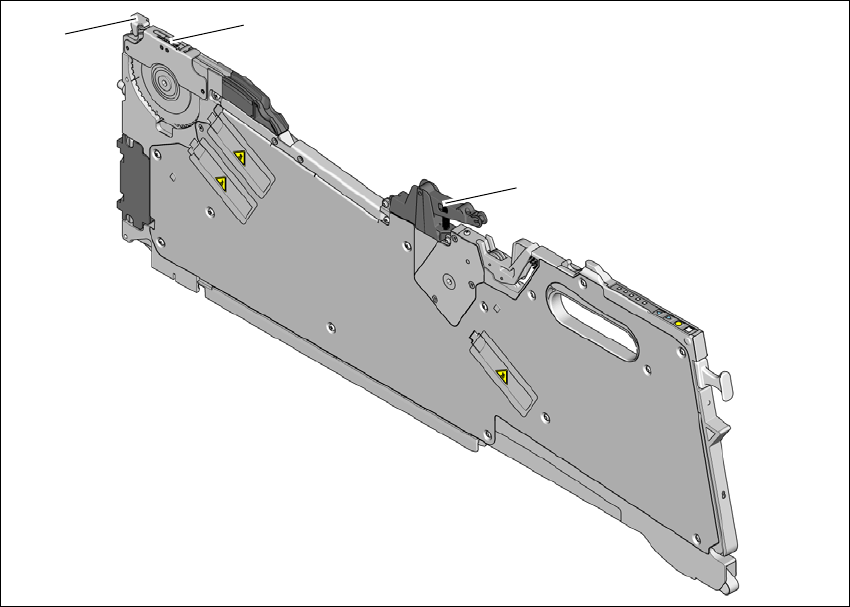

图 5.11 - 2 使用 SIPLACE SmartFeeder E 前进行检查
(1) 盖箔摇杆
(2) 拾取窗口
(3) 抬升和锁定拾取窗口的控制杆
在转换料台上使用供料器模块之前，需注意以下几点：
供料器模块必须状态完好。
轻轻敲击盖箔摇杆 （项目 1），确保没有卡住。
检查确认拾取窗口 （项目 2） 周围区域没有松动元件。
向前轻轻按压控制杆 （项目 3），打开拾取窗口 （项目 2）。这将轻微提升拾取窗口。
(1)
(2)
(3)
5 贴片机上的作业 《用户手册》 E by SIPLACE
5.11 设置供料器模块 使用软件版本 SC 712.1 或更新 2019 年 5 月版
228
5
将控制杆 （项目 3）转回初始位置，关闭拾取窗口 （项目 2）。
用带有适宜吸嘴的吸尘器或毛刷清除转换料台上的遗落元件。
5
请注意
料带被插入后，被拉紧的盖箔将持续传送料带并暴露元件。
如果已插入元件料带，请勿按下控制杆。
请注意
如果已插入元件料带，则请将其修剪到与供料器模块前端齐平的位置。
《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 712.1 或更新 2019 年 5 月版 5.11 设置供料器模块
229
5.11.3.2 将 SIPLACE SmartFeeder E 插入转换料台中
5

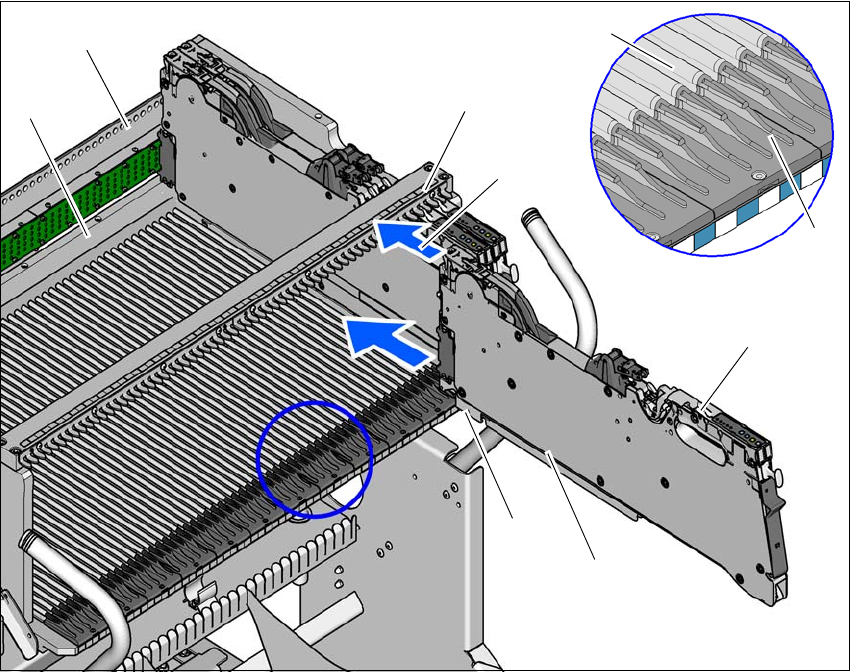

图 5.11 - 3 将 SIPLACE SmartFeeder E 插入转换料台中
(1) 供料器模块的前滑动导块
(2) 供料器模块的后滑动导块
(3) 锁止在供料器模块上
(4) 供料器模块上的 “ 前 ” 对中销
(5) 锁销锁定机构的供料器锁定杆中的凹槽
(6) 对中杆
(7) 转换料台的导轨曲线
(8) 供料器模块的插入辅助装置
(9) 止动杆
将供料器模块的前滑动导块 （项目 1）置于插入辅助设备 （项目 8）中。
使供料器模块保持竖直状态并沿导轨曲线向前推 （项目 7）。供料器模块的前滑动导块 （项
目 1）和后滑动导块 （项目 2）在导轨曲线 （项目 7）上滑动。
小心地继续推供料器模块，直至将 “ 前 ” 对中销 （项目 4）推至止动杆 （项目 9）。
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
