《用户手册》 E by SIPLACE 2 操作安全 使用软件版本 SC 712.1 或更新 2019 年 5 月版 2.5 操作贴片机时的安全须知 71 2.5.3 处理金属粉末制电容器时的安全须知 在处理金属粉末 （例如，钽）制电容器时，存在如下风险： – 如果这些元件被损坏， 就可能发生放热反应，即突 然间的热聚集。如果环境条件不佳 ，根据 电容量的情况，这种加热现象 可能造成损坏。 – 当这类元件被切割时会 发生这种情况。 请与…
2 操作安全 《用户手册》 E by SIPLACE
2.5 操作贴片机时的安全须知 使用软件版本 SC 712.1 或更新 2019 年 5 月版
70
2
图 2.5 - 1 关闭保护盖时的安全须知
(1) 握柄
打开或关闭保护盖时，应始终通过握柄握住保护盖。
关闭保护盖时，不要将手伸入保护盖和贴片机面板间的缝隙中。
2
2.5.2 手动将印制电路板插入到输入传送导轨中
2
在将印制电路板插入输入传送导轨中时，请遵守警告说明。
使用 SC GUI 上的移入印制电路板功能，开始将印制电路板移入传送导轨。
请注意
采用电气方式和机械方式锁止保护盖
操作期间，保护盖被锁止，不能打开。
按下 stop （停止）按钮。可打开保护盖。
警告
受伤危险！
当手动将印制电路板插入输入传送导轨时，双手可能会被开始移动的悬臂卡住并受伤。
用手将印制电路板推入贴片机时，推入深度不要超过 5 cm。
《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 712.1 或更新 2019 年 5 月版 2.5 操作贴片机时的安全须知
71
2.5.3 处理金属粉末制电容器时的安全须知
在处理金属粉末 （例如，钽）制电容器时，存在如下风险：
– 如果这些元件被损坏，就可能发生放热反应，即突然间的热聚集。如果环境条件不佳，根据
电容量的情况，这种加热现象可能造成损坏。
– 当这类元件被切割时会发生这种情况。
请与您的供应商联系，以确定您处理的元件是否受到了影响。
在极端少数的情况下，SIPLACE 贴片机的料带切割器内可能发生这种危险，引发废料带出现冒
烟、着火的情况 （可能性极小）。
如果出现以下情况，则说明环境条件不适宜：
(1) 在检查了料带循环后，仍有元件留在料带上 （因为在检查过程中，操作员可以在不取下元件
的情况下向前轮转供料器模块）。
(2) 元件如因为盖箔撕裂的原因，被遗留在料带上。
(3) 由于元件或料带不符合规格，因而加大了拾取错误率，导致元件留在料带上。
为最大程度地降低贴装金属粉末制电容器时的危险性，请遵循以下指示。
(1) 如果采用手动向前轮转元件料带，操作员必须清除遗留在料带袋中的元件。
(2) 如果盖箔被撕裂，操作员必须清除遗留在料带上的所有元件。
为避免切割料带时未被拾取的钽电容器烧灼料带材料，已扩展用户接口，其中包括 “ 发生拾取错
误时立即停止 ” 选项。此选项必须在 SIPLACE Pro 中被启用。在贴片机上未被拾取的元件将被再
一次向前输送，直到准备好将其从元件料带上移除。此料槽将被禁用，系统将向操作员发送一条
错误信息，提醒他拾起在料带上的钽电容器。
2
请注意
手动移除未被拾取的钽电容器
有关操作员如何手动移除未被拾取的钽电容器的说明，请参阅第 3.8.1.3
节，在第
147
页。
2 操作安全 《用户手册》 E by SIPLACE
2.5 操作贴片机时的安全须知 使用软件版本 SC 712.1 或更新 2019 年 5 月版
72
2.5.4 有关 SIPLACE TH/SIPLACE PP 贴片机的安全须知
2
2

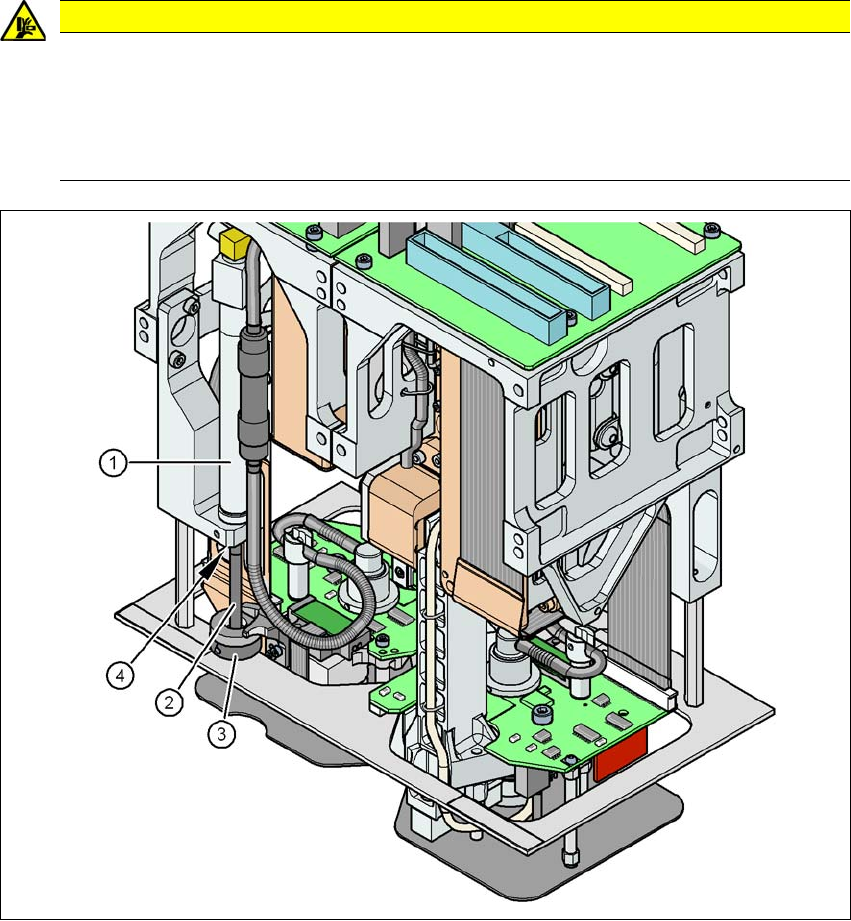

图 2.5 - 2 在 SIPLACE TH/SIPLACE PP 贴片机的返回单元上有挤压的危险
(1) 返回单元，压缩空气气缸
(2) 活塞杆
(3) 返回单元的缓冲档
(4) 此处有压伤手指的危险
注意事项
SIPLACE TH/SIPLACE PP 贴片机 上有挤压的危险！
强大的弹簧张力会使缓冲件非常快速地往回运动，因此可能压伤您的手指。当活塞杆移
动回到起始位置时，在 SIPLACE TH 或 SIPLACE PP 贴片机内侧同样会有压伤手指的危
险。
切勿在返回单元的缓冲件用手将 Z 轴向下移动。
