ＮＡＭＥ ＴＹＰＥ 接続図 ＮＦＶｃ Ｔ Ｉ Ｔ Ｌ Ｅ デバイスパレット（２０ＳＬＯＴ）接続 ＤＲＡＷＩＮＧ Ｎｏ. ７ １ ０ SECRET 2R GZ BC 000 11 1 １ ２ ３ ４ ５ ６ ７ ８ ９ １０ １１ １２ Ｗ０８ Ｗ０８（１３ インチ） Ｗ１２ Ｗ１６ Ｗ２４ Ｗ３２ Ｗ４４ Ｗ５６ Ｗ７２ Ｗ８８ スティックフ ィーダＡ スティックフ ィーダＢ フィーダの種 類と占有スロット １スロット ２スロット ２ス…

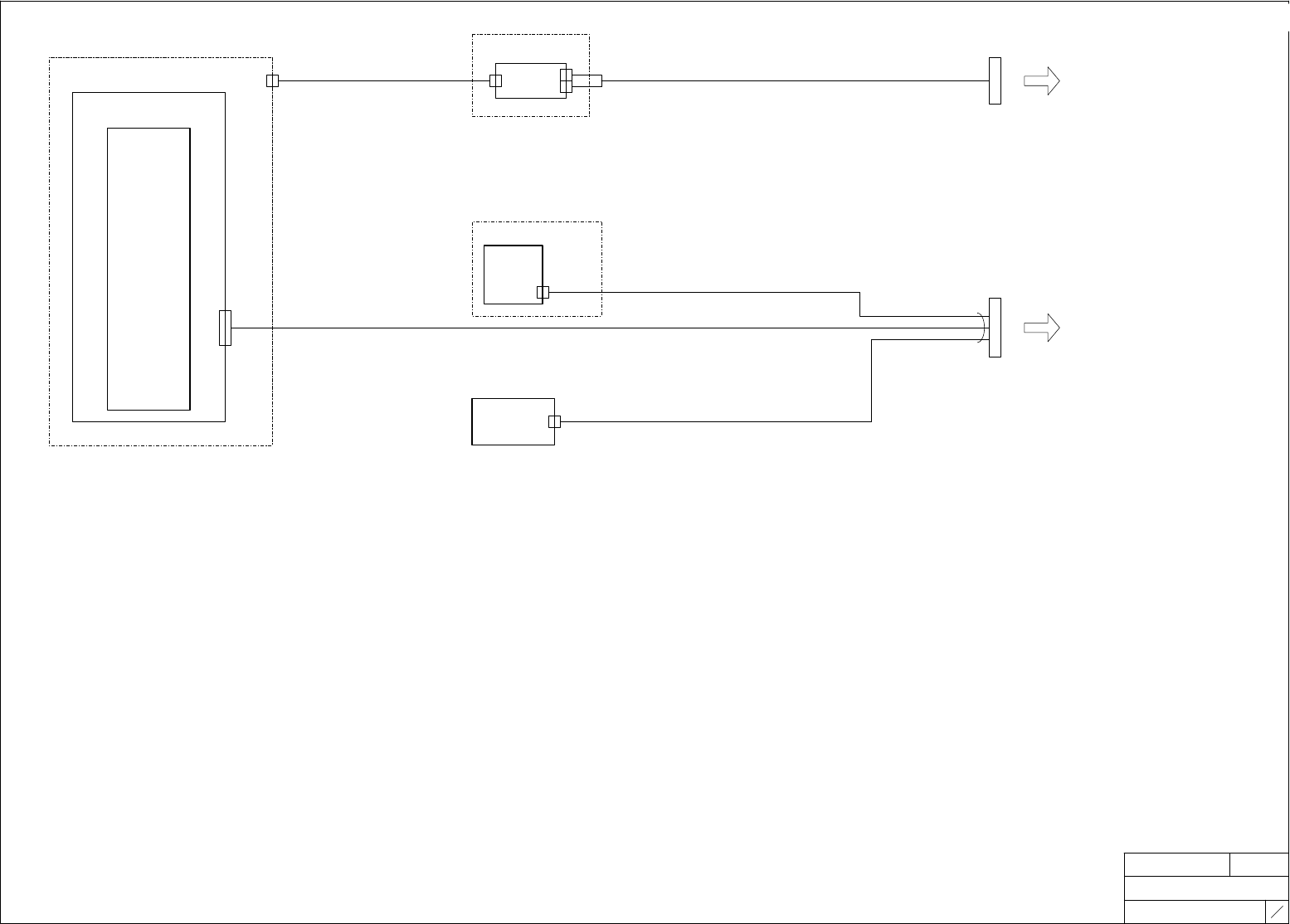

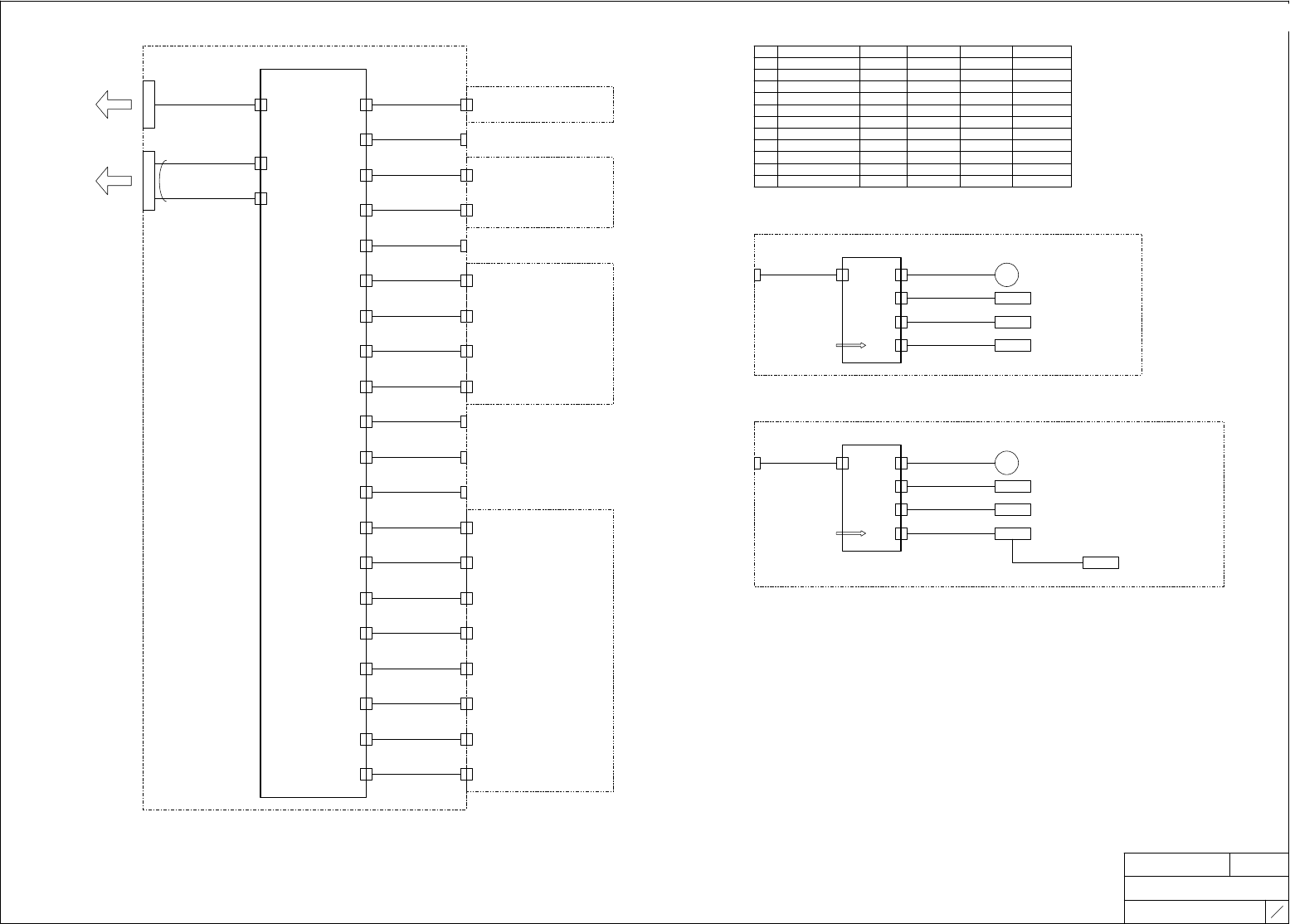

ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
デバイス接続
ＤＲＡＷＩＮＧ Ｎｏ.
６
１０
SECRET
2RGZBC000111
デバイスベース
ＤＥＶＩＣＥ ＢＡＳＥ
モジュール制御盤
ＭＯＤＵＬＥ ＣＯＮＴＲＯＬ ＢＯＸ
ＤＣ電源
ＤＣ ＳＵＰＰＬＹ
２ＥＧＺＢＣ００４７＊＊
フィーダユニットへ
モジュール制御Ｉ／Ｆ基板
ＭＣＢＣＮ２ ＣＮ１
Ｍ／Ｃ ＣＮ１
ＭＯＤＵＬＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ
ＴＯ ＦＥＥＤＥＲ ＵＮＩＴ
Ｍ２ＲＥＣ３
コネクタ基板
ＣＯＮＮＥＣＴＯＲ ＰＣＢ
モジュールＣＰＵ－ＢＯＸ
ＭＯＤＵＬＥ ＣＰＵ－ＢＯＸ
２ＥＧＺＢＣ００３２＊＊
ＣＰＵ基板
ＣＰＵ ＰＣＢ
ＣＵｎｅｔ ２
フィーダユニットへ
ＣＮ１７
Ｍ／Ｃ ＣＮ２
ＴＯ ＦＥＥＤＥＲ ＵＮＩＴ
モジュールリモートＩＯ基板（メイン）
ＭＯＤＵＬＥ ＲＥＭＯＴＥ ＩＯ ＰＣＢ（ＭＡＩＮ）
ＣＮ１
（ＣＵｎｅｔ）
ＡＤＤＲＥＳＳ
７
ＡＤＤＲＥＳＳ
７
Ｍ３Ⅲｃ モジュール
Ｍ３Ⅲｃ ＭＯＤＵＬＥ ＵＮＩＴ
ＣＮ２
ＣＮ３
２ＥＧＴＰＡ０００２＊＊
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
デバイスパレット（２０ＳＬＯＴ）接続
ＤＲＡＷＩＮＧ Ｎｏ.
７
１０
SECRET
2RGZBC000111
１
２
３
４
５
６
７
８
９
１０
１１
１２
Ｗ０８
Ｗ０８（１３インチ）
Ｗ１２
Ｗ１６
Ｗ２４
Ｗ３２
Ｗ４４
Ｗ５６
Ｗ７２
Ｗ８８
スティックフィーダＡ
スティックフィーダＢ
フィーダの種類と占有スロット
１スロット
２スロット
２スロット
２スロット
３スロット
４スロット
５スロット
６スロット
７スロット
８スロット
４スロット
６スロット
ＲＨ０２４７＊ ＲＨ０２４５＊ ＦＨ１２０３Ｂ０
ＲＨ０２４５＊ＲＨ０２４７＊ ＦＨ１２０３Ｂ０
ＲＨ０２４５＊ＲＨ０２４７＊ ＦＨ１２０３Ｂ０
ＲＨ０２４７＊ ＲＨ０２４６＊ ＦＨ１２０３Ｂ０
ＲＨ０２４７＊ ＲＨ０２４６＊ ＦＨ１２０３Ｂ０
ＲＨ０２４７＊ ＲＨ０２４６＊ ＦＨ１２０３Ｂ０
ＲＨ０２４７＊ ＲＨ０２４６＊ ＦＨ１２０３Ｂ０
ＲＨ０２４７＊ ＲＨ０２４６＊ ＦＨ１２０３Ｂ０
ＲＨ０２４７＊ ＲＨ０２４６＊ ＦＨ１２０３Ｂ０
ＲＨ０２４７＊ ＲＨ０２４６＊ ＦＨ１２０３Ｂ０
ＲＨ０４７５＊ ＲＨ０２４６＊ ＦＨ１２６５Ｂ０
ＲＨ０４７５＊ ＲＨ０２４６＊ ＦＨ１２６５Ｂ０
① ② ③
Ｍ／Ｃ ＣＮ１Ｍ／Ｃ ＣＮ２
パレット基板（２０スロット用）
ＰＡＬＥＴ ＰＣＢ（２０ＳＬＯＴ）
ＳＬＯＴ １
ＰＯＷＥＲ
（ＤＣ２４Ｖ）
ＰＡＬＥＴＴＥ
（ＣｕＮＥＴ・Ｉ／Ｏ）
ＣＮ２５
（Ｉ／Ｏ）
モジュールへ
ＴＯ ＭＯＤＵＬＥ ＵＮＩＴ
モジュールへ
ＴＯ ＭＯＤＵＬＥ ＵＮＩＴ
パレットユニット（２０スロット用）
ＰＡＬＥＴ ＵＮＩＴ（２０ＳＬＯＴ）
ＳＬＯＴ ２
ＳＬＯＴ ３
ＳＬＯＴ ４
ＳＬＯＴ ５
ＳＬＯＴ ６
ＳＬＯＴ ７
ＳＬＯＴ ８
ＳＬＯＴ ９
ＳＬＯＴ １０
ＳＬＯＴ １１
ＳＬＯＴ １２
ＳＬＯＴ １３
ＳＬＯＴ １４
ＳＬＯＴ １５
ＳＬＯＴ １６
ＳＬＯＴ １７
ＳＬＯＴ １８
ＳＬＯＴ １９
ＳＬＯＴ ２０
ＳＬＯＴ １
ＳＬＯＴ ２
ＳＬＯＴ ３
ＳＬＯＴ ４
ＳＬＯＴ ５
ＳＬＯＴ ６
ＳＬＯＴ ７
ＳＬＯＴ ８
ＳＬＯＴ ９
ＳＬＯＴ １０
ＳＬＯＴ １１
ＳＬＯＴ １２
ＳＬＯＴ １３
ＳＬＯＴ １４
ＳＬＯＴ １５
ＳＬＯＴ １６
ＳＬＯＴ １７
ＳＬＯＴ １８
ＳＬＯＴ １９
ＳＬＯＴ ２０
１スロット用フィーダ（８ｍｍ）
１ ＳＬＯＴ ＦＥＥＤＥＲ ＵＮＩＴ
２スロット用フィーダ（１２ｍｍ）
２ ＳＬＯＴ ＦＥＥＤＥＲ ＵＮＩＴ
４スロット用フィーダ
４ ＳＬＯＴ ＦＥＥＤＥＲ ＵＮＩＴ
８スロット用フィーダ
８ ＳＬＯＴ ＦＥＥＤＥＲ ＵＮＩＴ
③フィーダ基板
ＦＥＥＤＥＲ ＰＣＢ
ＳＬＯＴ １
①
ＳＬＯＴ １ Ｍ
ＬＳ
ＯＲＧ
フィーダーセンサー
ＰＭ
フィーダー原位置センサー
ＦＨ１２０４Ｂ０
フィーダーパルスモータ
ＸＨ＊＊＊＊＊
ＸＨ＊＊＊＊＊
②
ＸＨ＊＊＊＊＊
操作パネル
ＭＡＮＵＡＬ ＦＨ１２０５Ｂ
マニュアル操作用
ＭＡＮＵＡＬ ＯＰＥＲＡＴＩＯＮ
１スロット用フィーダ（８ｍｍ）
１ ＳＬＯＴ ＦＥＥＤＥＲ ＵＮＩＴ
２スロット用フィーダ（１２ｍｍ）
２ ＳＬＯＴ ＦＥＥＤＥＲ ＵＮＩＴ
③フィーダ基板
ＦＥＥＤＥＲ ＰＣＢ
ＳＬＯＴ １
①
ＸＨ＊＊＊＊＊
ＳＬＯＴ １ Ｍ ＰＭ
フィーダーパルスモータ
ＸＨ＊＊＊＊＊
フィーダーセンサー
ＬＳ
②
フィーダー原位置センサー
ＯＲＧ ＦＨ１２０４Ｂ０
ＸＨ＊＊＊＊＊
操作パネル
マニュアル操作用
ＭＡＮＵＡＬ ＦＨ１２２４Ｂ
ＭＡＮＵＡＬ ＯＰＥＲＡＴＩＯＮ
サムロータリーＳＷ
ＸＨ＊＊＊＊＊
５ＰＩＮ
（ＤＣ２４Ｖ）
１４ＰＩＮ
（ＣｕＮＥＴ・Ｉ／Ｏ）
ＡＤＤＲＥＳＳ
６
ＡＤＤＲＥＳＳ
６
Ｍ３Ⅲｃ モジュール
Ｍ３Ⅲｃ ＭＯＤＵＬＥ ＵＮＩＴ
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０５＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００４＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０６＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００８＊＊
～Ｓ／Ｎ４３１：ＲＨ３３０７＊
Ｓ／Ｎ４３２～：２ＥＧＴＰＥ０００９＊＊
ＮＡＭＥ ＴＹＰＥ
接続図
ＮＦＶｃ
ＴＩＴＬＥ
可動ケーブル中継（制御盤）
ＤＲＡＷＩＮＧ Ｎｏ.
８
１０
SECRET
2RGZBC000111
モジュール制御盤
ＭＯＤＵＬＥ ＣＯＮＴＲＯＬ ＢＯＸ
モジュール制御Ｉ／Ｆ基板
ＭＯＤＵＬＥ ＣＯＮＴＲＯＬ Ｉ／Ｆ ＰＣＢ
コネクタ基板
ＣＮ９
ＣＮ１０
ＣＮＣ
？？？＊＊
２ＥＧＺＢＣ００５７＊＊
モジュールＣＰＵ－ＢＯＸ
ＭＯＤＵＬＥ ＣＰＵ－ＢＯＸ
ＣＰＵ基板
ＣＰＵ ＰＣＢ
基板高さセンサアンプ
ＢＯＡＲＤ ＨＥＩＧＨＴ ＡＭＰ
２ＥＧＺＢＣ００２６＊＊
ＤＩＯ １
２ＥＧＺＢＣ００２７＊＊
ＤＩＯ ２
ＣＯＮＮＥＣＴＯＲ ＰＣＢ
ＣＮ１４
ＡＤＤＲＥＳＳ
１０
レーザー基板高さセンサヘッドへ
ＨＳ－ＣＮＣ
２ＥＧＫＧＰ０００７＊＊２ＥＧＺＳＡ００１９＊＊
Ｍ３Ⅲｃ モジュール
Ｍ３Ⅲｃ ＭＯＤＵＬＥ ＵＮＩＴ
ＵＡＲＴ７
（ＲＳ２３２Ｃ）
ＡＤＤＲＥＳＳ
１
ＣＰＵ ＢＯＸへ
ＣＯＮＮＥＣＴ
ＣＮ８
ＣＮ１３
ＣＮ５
モジュールＣＰＵ－ＢＯＸ
ＭＯＤＵＬＥ ＣＰＵ－ＢＯＸ
ＣＰＵ基板
ＣＰＵ ＰＣＢ
２ＥＧＴＢＣ０３１１＊＊
２次試作機まではアダプタハーネスで接続
ＣＵｎｅｔ １
モジュールリモートＩＯ基板（メイン）
ＭＯＤＵＬＥ ＲＥＭＯＴＥ ＩＯ ＰＣＢ（ＭＡＩＮ）
ＣＮＡ
ＣＮ２
（ＣＵｎｅｔ）
ヘッドユニットへ
ＡＤＤＲＥＳＳ
１０
ＴＯ ＨＥＡＤ ＵＮＩＴ
ＤＣ／ＤＣ ＰＯＷＥＲ
リニアスケール基板へ
ＡＤＤＲＥＳＳ
１０
ＴＯ ＳＣＡＬＥ ＰＣＢ
２ＥＧＴＢＣ０２７３＊＊
パーツカメラ光源ユニット（標準（Ｐ０４ＣＬ））
ＰＡＲＴＳ ＣＡＭＥＲＡ ＬＩＧＨＴ ＵＮＩＴ（ＳＴＡＮＤＡＲＤ（Ｐ０４ＣＬ））
ＡＤＤＲＥＳＳ
２
ＬＩＧＨＴ ＩＯ
