ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ . 部品配置図 PARTS ARRANGEMENT 2 RG ZB B0 0 89 02 ベース内部電装品配置 BASE INSIDE E PARTS ARRANGEMENT ＴＹＰＥ ＮＸＴⅢｃ ３ ３ Ｆ Ｕ Ｊ Ｉ Ｓ Ｅ Ｃ Ｒ Ｅ Ｔ 品 名 品 目 Ｎｏ． N A M E I T E M メインスイッチ ＳＷ １ S 6 4 1 7 2 M A I N S W I T C …
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.

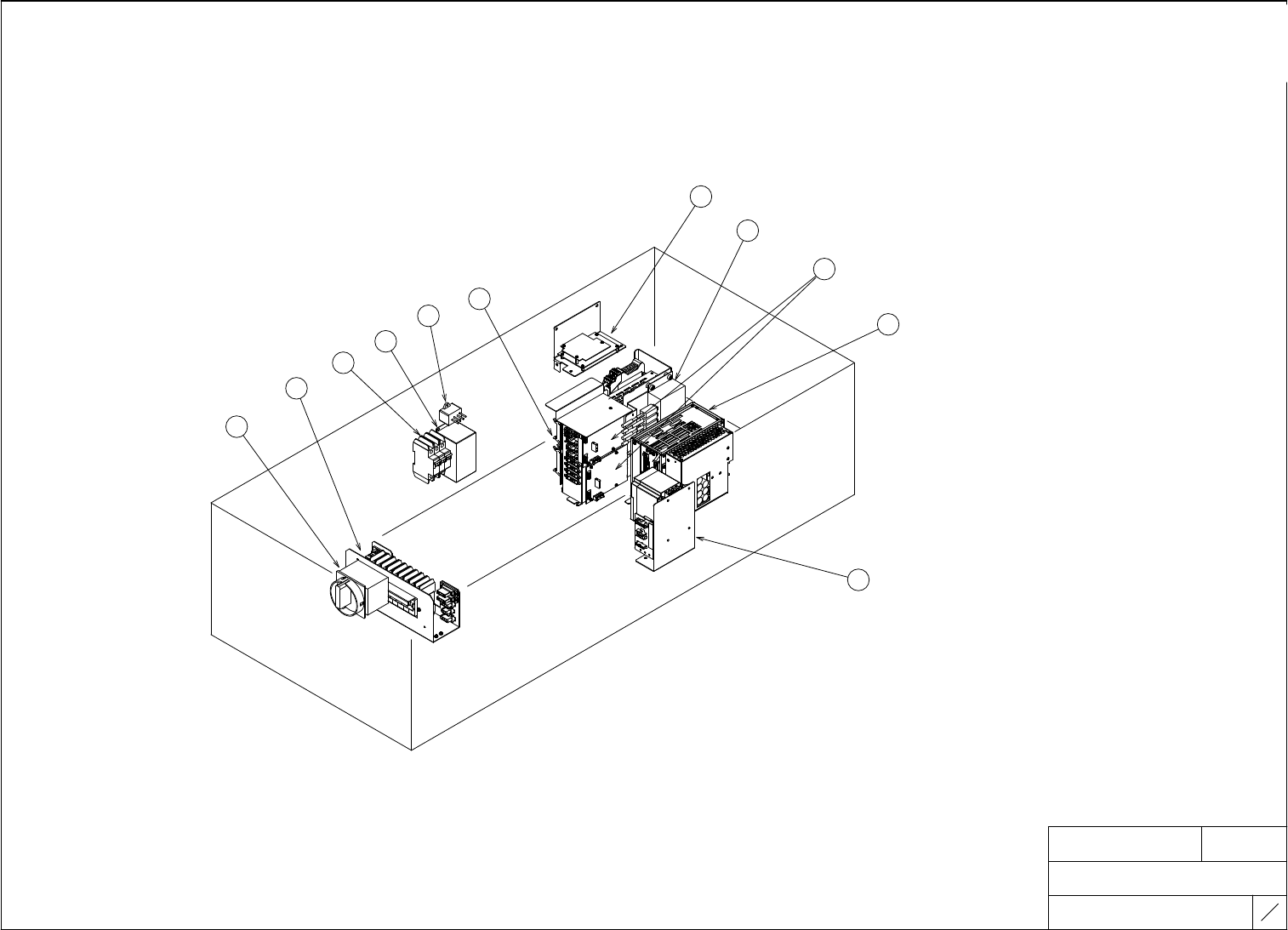

部品配置図
PARTS ARRANGEMENT
2RGZBB008902
ベース内部電装品配置
BASE INSIDE E PARTS ARRANGEMENT
ＴＹＰＥ
ＮＸＴⅢｃ
２
３
ＦＵＪＩ ＳＥＣＲＥＴ
2Mc BASE
１
５
２
３
４
８
７
１１
１４
１５
１２
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGZBB008902
ベース内部電装品配置
BASE INSIDE E PARTS ARRANGEMENT
ＴＹＰＥ
ＮＸＴⅢｃ
３
３
ＦＵＪＩ ＳＥＣＲＥＴ
品 名 品 目
Ｎｏ．
NAME ITEM
メインスイッチ ＳＷ
１
S64172
MAIN SWITCH SW
メインブレーカ ブレーカ
２
H3244B
MAIN BREAKER BREAKER
ノイズフィルタ フィルタ
３
H60574
NOISE FILTER FILTER
サージキラ サージキラ
４
S62962
SURGE PROTECTOR SURGE KILLER
ブレーカボックス１ ＢＫＴ
５
2AGTBB0003**
BREAKER BOX 1 BKT
ブレーカボックス２ ＢＫＴ
６
2AGTBB0004**
BREAKER BOX 2 BKT
ベースＣＰＵボックス ＢＯＸ コントロール
７
2AGTBC0012**
BASE CPU BOX BOX CONTROL
ベースコントロールボックス１ ＢＯＸ デンキ
８
2AGTBB0019**
BASE CONTROL BOX 1 BOX ELECTRIC
ベースコントロールボックス２ ＢＯＸ デンキ
９
2AGTBB0020**
BASE CONTROL BOX 2 BOX ELECTRIC
バキュームポンプコントロールボックス
ＢＫＴ
１０
2AGTBB0018**
VACUUM PUMP CONTROL BOX
BKT
ＢＫＴ
１１
2AGTBA0008**
BKT
リモートＩ／Ｏ基板 下 キバン プリント
REMOTE I/O BOARD LOWER BOARD PRINTED CIRCUIT
１２
リモートＩ／Ｏ基板 上 キバン プリント
XK0575*
REMOTE I/O BOARD UPPER BOARD PRINTED CIRCUIT
１３
１３９４ハブ キバン インタフェース
１４
XK0466*
1394HUB BOARD INTERFACE
基板搬送Ｉ／Ｆ基板 キバン プリント
１５
XK0667*
PANEL TRANSFER I/F BOARD BOARD PRINTED CIRCUIT
１６
部 品 名
PARTS NAME
備 考
NOTE
4Mc
4Mc
4Mc
2Mc
記号
SYMBOL
SW1
M1NFB1
M1NF1
M1SK1
----
----
----
----
----
----
FH1218
FH1414
----
----
１７
バキュームポンプコントロールボックス
VACUUM PUMP CONTROL BOX
----
2AGTBA0010** 4Mc:X19~,2Mc:X16~
4Mc:~X18,2Mc:~X15
2AGKBA0119**
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGTBB013500
ブレーカボックス１
BREAKER BOX 1
ＴＹＰＥ
ＮＸＴⅢ
１
１
FUJI SECRET
ＢＫＴ（２ＡＧＴＢＢ０００３＊＊）
部 品 名 記 号
Ｎｏ．
ＰＡＲＴＳ ＮＡＭＥ ＳＹＭＢＯＬ
サーキットブレーカ
２
Ｍ１ＣＰ１
ＣＩＲＣＵＩＴ ＢＲＥＡＫＥＲ
サーキットブレーカ
３
Ｍ１ＣＰ２
ＣＩＲＣＵＩＴ ＢＲＥＡＫＥＲ
１
ＣＰ１ＣＮ５
ＣＰ１ＣＮ４
ＣＰ１ＣＮ３Ｂ
ＣＰ１ＣＮ３Ａ
ＣＰ１ＣＮ６
ＣＰ１ＣＮ２
ＣＰ１ＣＮ１
サーキットブレーカ
Ｍ１ＣＰ１１
ＣＩＲＣＵＩＴ ＢＲＥＡＫＥＲ
ＮＯＩＳＥ ＦＩＬＴＥＲＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ １
ＣＰ１ＣＮ１ＣＰ１ＣＮ３Ａ
Ａ１ Ｒ１００１ Ｒ１１１
Ａ２ Ｓ１００２ Ｓ１１１
Ｂ１ Ｔ１００３ Ｔ１１１
Ｂ２４
ＢＲＥＡＫＥＲ ＢＯＸ ２ＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ １
ＣＰ１ＣＮ２ＣＰ１ＣＮ３Ｂ
Ａ１ Ｒ１００１ Ｒ１１２
Ａ２ Ｓ１００２ Ｓ１１２
Ｂ１ Ｔ１００３ Ｔ１１２
Ｂ２４
ＯＰＴＩＯＮＡＬ ＤＥＶＩＣＥＢＡＳＥ ＣＯＮＴＲＯＬ ＢＯＸ １
ＣＰ１ＣＮ６ＣＰ１ＣＮ４
１ Ｒ１１１１ Ｒ１０１
２ Ｓ１１１２ Ｓ１０１
３ Ｔ１１１３ Ｔ１０１
４４
ＢＡＳＥ ＣＰＵ ＢＯＸ
ＣＰ１ＣＮ５
１ Ｒ１０１
２ Ｓ１０１
３
ＯＰＴＩＯＮＡＬ ＤＥＶＩＣＥ
ＣＰ１ＣＮ７
１ Ｒ１１２
２ Ｓ１１２
３ Ｔ１１２
４
ノイズフィルタより
ブレーカボックス２へ
オプション装置へ
ベースコントロールボックス１へ
ベースコントロールボックス１へ
ベースコントロールボックス１へ
ベースＣＰＵボックスへ
オプション装置へ
ＣＰ１ＣＮ７
１
２
３
