ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ . 部品配置図 PARTS ARRANGEMENT 2 RG TB C0 1 29 07 モジュールＣＰＵボックス MODULE CPU BOX ＴＹＰＥ ＮＸＴⅢ ２ ３ Ｆ Ｕ Ｊ Ｉ Ｓ Ｅ Ｃ Ｒ Ｅ Ｔ ＢＯＸコントロール（２ Ａ ＧＴＢＣ００１ ４ ＊＊ ） Ｍ３：～Ｘ１５６、Ｍ６：～Ｘ５ ３ Ｍ３ｃ：～Ｘ３８、Ｍ６ｃ：～Ｘ １９ ＢＯＸ ＣＯＮＴＲ Ｏ Ｌ（２Ａ ＧＴＢＣ…

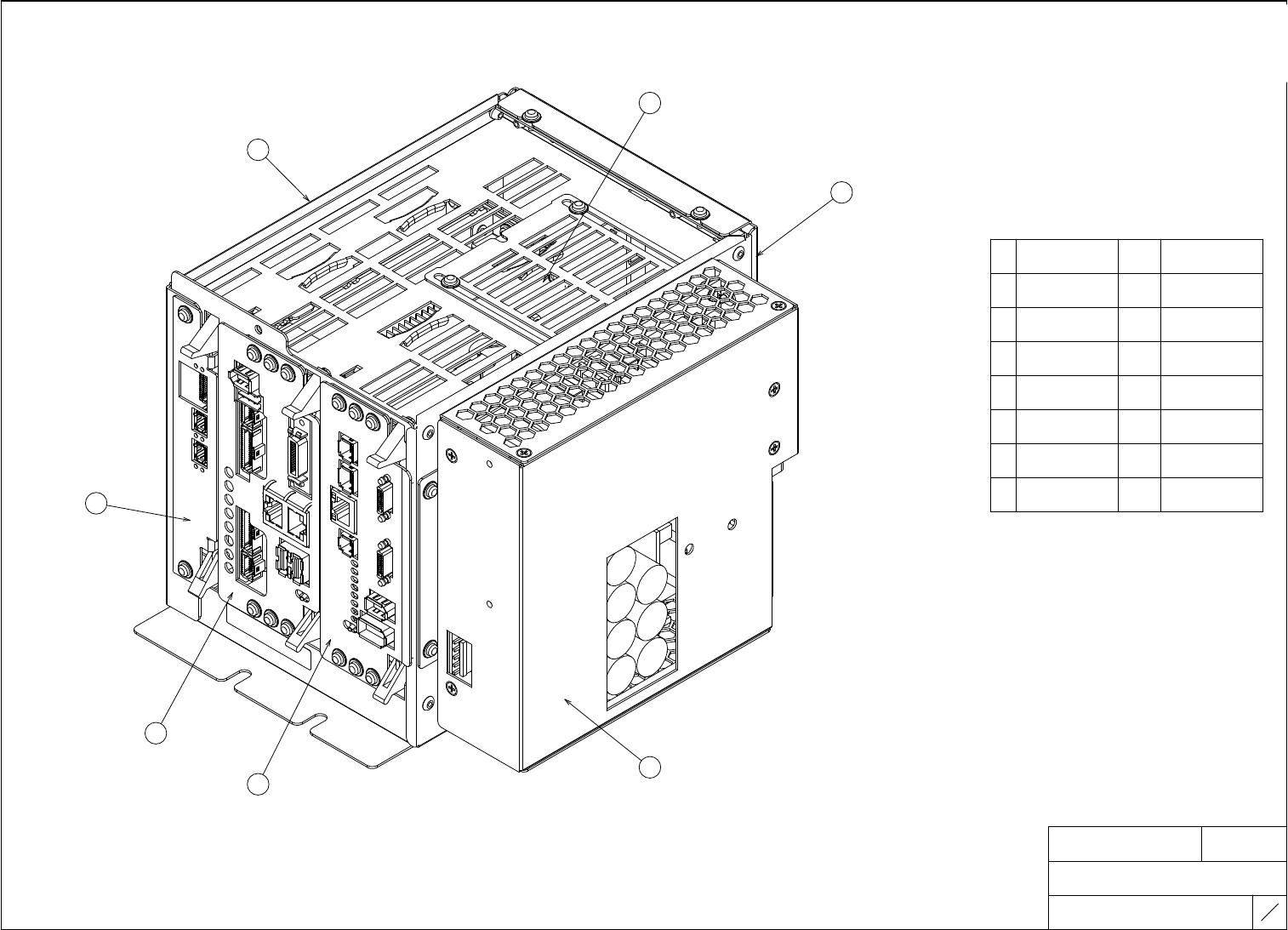

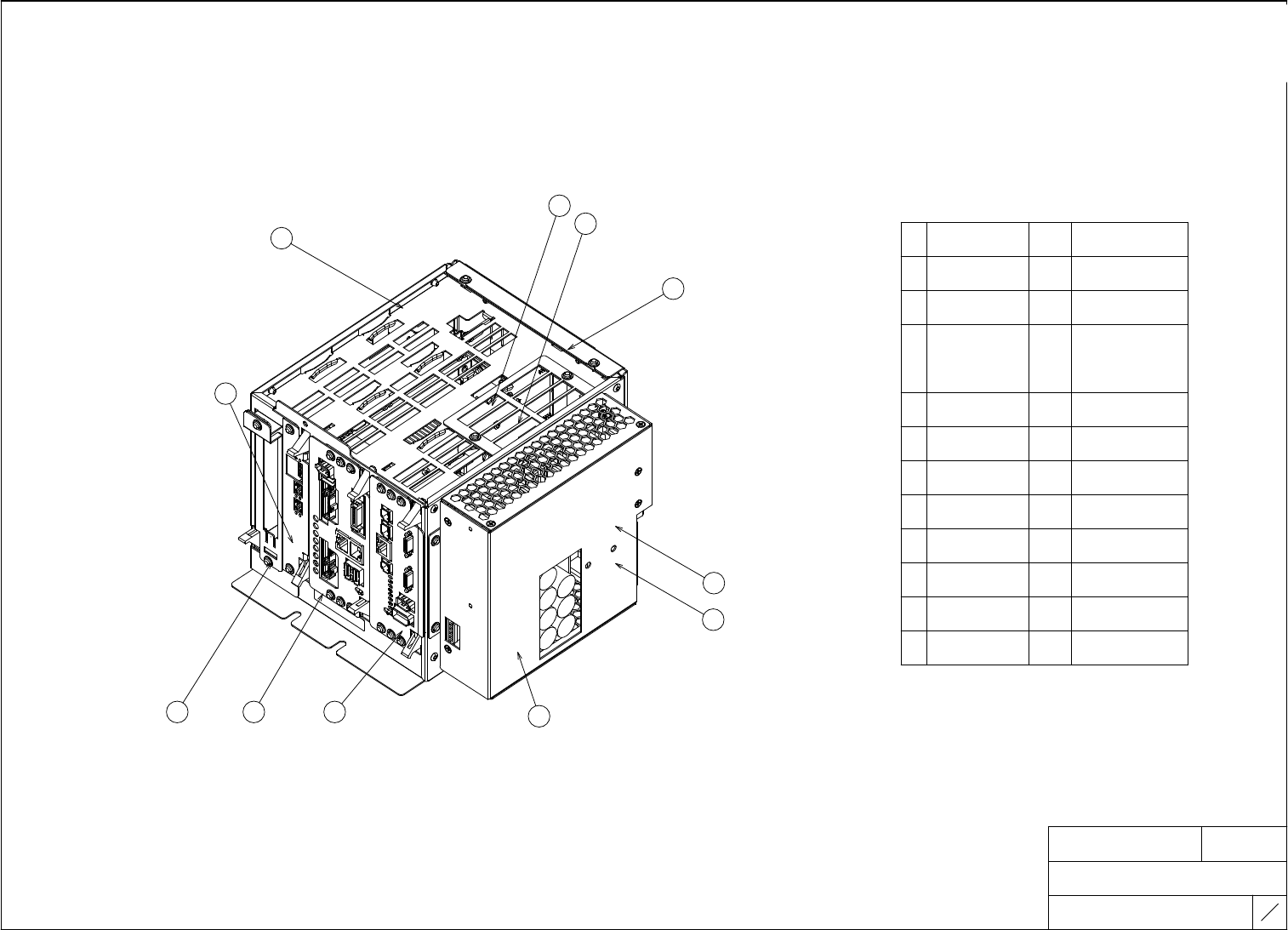

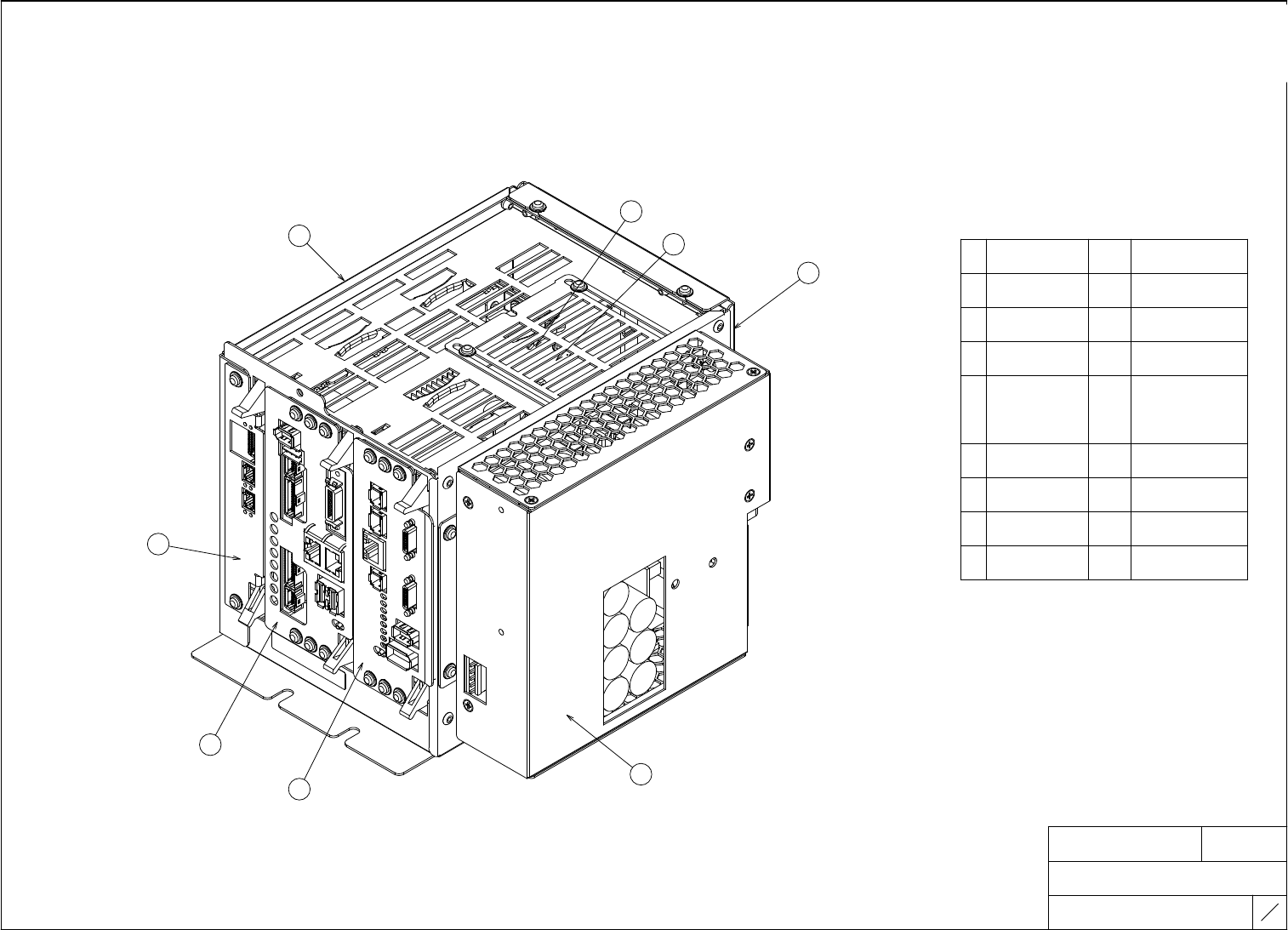

ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGTBC012907
モジュールＣＰＵボックス
MODULE CPU BOX
ＴＹＰＥ
ＮＸＴⅢ
１
３
ＦＵＪＩ ＳＥＣＲＥＴ
ＢＯＸコントロール（２ＡＧＴＢＣ００１８＊＊）
Ｍ３：Ｘ１５７～、Ｍ６：Ｘ５４～、Ｍ３ｃ：Ｘ３９～、Ｍ６ｃ：Ｘ２０～、Ｍ３Ｓ、Ｍ３ＳＥ
ＢＯＸ ＣＯＮＴＲＯＬ（２ＡＧＴＢＣ００１８＊＊）
部 品 名 記 号 品 目
Ｎｏ．
ＰＡＲＴＳ ＮＡＭＥ ＳＹＭＢＯＬ ＩＴＥＭ
筐体
１
－－－－
2EGTBC0308**
ＣＡＳＥ
ＤＣ電源
２
－－－－
2EGTBC0118**
ＤＣ ＰＯＷＥＲ ＳＵＰＰＬＹ ＵＮＩＴ
バックプレーン
３
－－－－
2EGTBC0304**
ＢＡＣＫ ＰＬＡＮＥ
画像処理基板
４
－－－－
SRAM有り
2EGTBC0303**
ＶＩＳＩＯＮ ＢＯＡＲＤ
ＣＰＵ基板メモリーカード
５
－－－－
2EGTBC0323**
ＣＰＵ ＢＯＡＲＤ ＭＥＭＯＲＹ ＣＡＲＤ
ＣＰＵ基板
６
－－－－
2EGTBC0302**
ＣＰＵ ＢＯＡＲＤ
サーボ基板
７
－－－－
2EGTBC0115**
ＳＥＲＶＯ ＢＯＡＲＤ
ＢＯＸコントロール（２ＡＧＴＢＣ００５４＊＊）
ＢＯＸ ＣＯＮＴＲＯＬ（２ＡＧＴＢＣ００５４＊＊）
Ｍ３：Ｘ１５７～、Ｍ６：Ｘ５４～、Ｍ３ｃ：Ｘ３９～、Ｍ６ｃ：Ｘ２０～、Ｍ３Ｓ、Ｍ３ＳＥ
装置バージョン．Ｖ７．８～
画像基板メモリーカード
８
－－－－
2EGTBC0324**
ＶＩＳＩＯＮ ＢＯＡＲＤ ＭＥＭＯＲＹ ＣＡＲＤ
SRAM無し(V7.8～)
2EGTBC0398**
Ｍａｃｈｉｎｅ Ｖｅｒｓｉｏｎ．Ｖ７．８～
１
３
５
７
６
４
２
８
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGTBC012907
モジュールＣＰＵボックス
MODULE CPU BOX
ＴＹＰＥ
ＮＸＴⅢ
２
３
ＦＵＪＩ ＳＥＣＲＥＴ
ＢＯＸコントロール（２ＡＧＴＢＣ００１４＊＊）
Ｍ３：～Ｘ１５６、Ｍ６：～Ｘ５３
Ｍ３ｃ：～Ｘ３８、Ｍ６ｃ：～Ｘ１９
ＢＯＸ ＣＯＮＴＲＯＬ（２ＡＧＴＢＣ００１４＊＊）
部 品 名 記 号
Ｎｏ．
ＰＡＲＴＳ ＮＡＭＥ ＳＹＭＢＯＬ
筐体
１
－－－－
ＣＡＳＥ
ＤＣ電源
２
－－－－
ＤＣ ＰＯＷＥＲ ＳＵＰＰＬＹ ＵＮＩＴ
バックプレーン
３
－－－－
ＢＡＣＫ ＰＬＡＮＥ
画像処理基板
４
－－－－
ＶＩＳＩＯＮ ＢＯＡＲＤ
メモリーカード
５
－－－－
ＭＥＭＯＲＹ ＣＡＲＤ
ＣＰＵ基板
６
－－－－
ＣＰＵ ＢＯＡＲＤ
サーボ基板
７
－－－－
ＳＥＲＶＯ ＢＯＡＲＤ
品 目
ＩＴＥＭ
2EGTBC0194**
2EGTBC0118**
2EGTBC0193**
2EGTBC0066**
K61776
2EGTBC0065**
2EGTBC0115**
１
３
５
７
６
４
２
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGTBC012907
モジュールＣＰＵボックス
MODULE CPU BOX
ＴＹＰＥ
ＮＸＴⅢ
３
３
ＦＵＪＩ ＳＥＣＲＥＴ
ＢＯＸコントロール（２ＡＧＴＢＣ００２９＊＊）
ＢＯＸ ＣＯＮＴＲＯＬ（２ＡＧＴＢＣ００２９＊＊）
Ｍ６ⅢＬのみ
品 目
ＩＴＥＭ
2EGTBC0383**
2EGTBC0118**
2EGTBC0381**
SRAM有り
2EGTBC0303**
SRAM無し(V7.8～)
2EGTBC0398**
2EGTBC0380**
2EHFBA0401**
2AGTBE0036**
ＰＡＲＴＳ ＮＡＭＥ ＳＹＭＢＯＬ
筐体
Ｎｏ．
部 品 名 記 号
１
ＣＡＳＥ
ＤＣ電源
２
ＤＣ ＰＯＷＥＲ ＳＵＰＰＬＹ ＵＮＩＴ
バックプレーン
３
ＢＡＣＫ ＰＬＡＮＥ
画像処理基板
４
ＶＩＳＩＯＮ ＢＯＡＲＤ
５
ＣＰＵ基板
６
ＣＰＵ ＢＯＡＲＤ
サーボ基板
９
ＳＥＲＶＯ ＢＯＡＲＤ
Ｐ基板
１１
Ｐ ＢＯＡＲＤ
－－－－
－－－－
－－－－
－－－－
－－－－
－－－－
－－－－
－－－－
７
－－－－
2EGTBC0144**
ハーネス
ＨＡＲＮＥＳＳ
2EGTBC0145**
ハーネス
ＨＡＲＮＥＳＳ
2EGTBC0323**
ＣＰＵ基板メモリーカード
ＣＰＵ ＢＯＡＲＤ ＭＥＭＯＲＹ ＣＡＲＤ
－－－－
８
１０
画像基板メモリーカード
ＶＩＳＩＯＮ ＢＯＡＲＤ ＭＥＭＯＲＹ ＣＡＲＤ
－－－－
2EGTBC0324**
１
４
８
７
９
６
２ ３
５
１０
１１
