1 - 2 www.e-by-siplace.com Aufbau des Job Guides Dieser Job Guide ist in einzelne Kapitel unterteilt, die verschiedene Bauelementgruppen beinhalten. In der ersten Spalte „Bauelemente“ finden Sie die Gehäuseformangaben de…
1 - 1
www.e-by-siplace.com

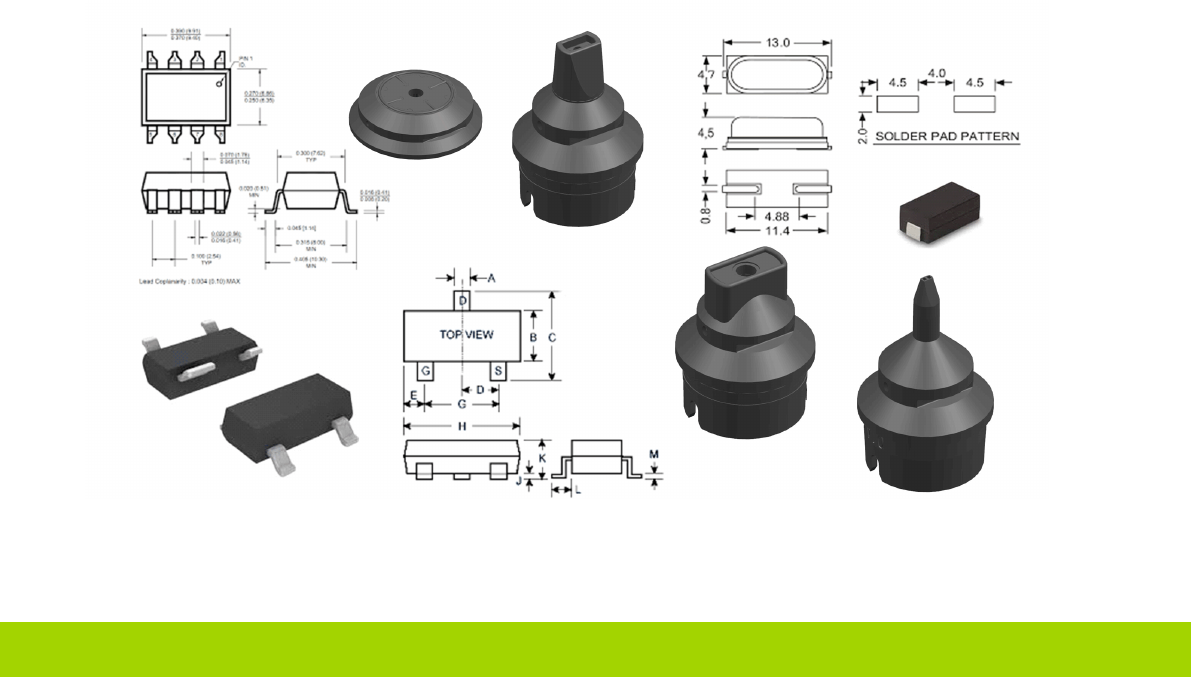

1 - Einleitung: Allgemeines über Bauelemente, Pipetten und Adapter
1 - 2
www.e-by-siplace.com
Aufbau des Job Guides
Dieser Job Guide ist in einzelne Kapitel unterteilt, die verschiedene Bauelementgruppen beinhalten. In der ersten Spalte
„Bauelemente“ finden Sie die Gehäuseformangaben der einzelnen Bauelemente und den Namen der zugehörigen
GF‑Datei.
Die Suchordnung geht über das zu bestückende Bauelement (bzw. die Gehäuseform) zur geeigneten Pipette.
HINWEIS
Die Namen der GF-Dateien entsprechen den Originaldateinamen im GF‑Editor des Programmiersystems.

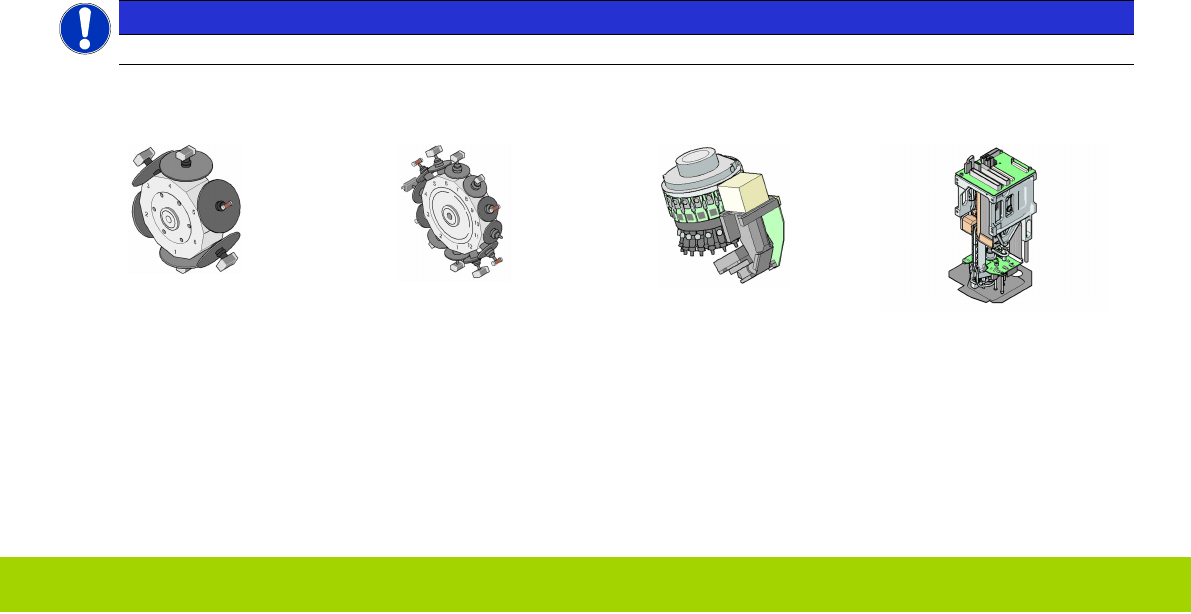

In den vier Hauptspalten CP6, CP12, CP14 und PP / TH sind die für die Gehäuseformen verwendbaren Pipetten darge-
stellt, die für die jeweiligen Bestückköpfe eingesetzt werden können.
CP6
Collect & Place
6-Segment
CP12
Collect & Place
12-Segment
CP14
Collect & Place
14-Segment
PP / TH
Pick & Place
1 - 3
www.e-by-siplace.com
Pipettenreihen und Farbkennzeichnung
Die Pipetten sind in verschiedene Pipettenreihen klassifiziert. Die Pipettenreihe ist erkennbar an der Hunderter- bzw.
Tausender-Stelle der Typnummer.
Die Pipettenreihe 5xx ist mit Farbpunkten gekennzeichnet, alle anderen mit eingravierten Zahlencodes.
Pipettenreihe 5xx:
Diese Pipetten werden am SIPLACE Twin Head verwendet.
Alle Pipetten dieser Reihe sind mit einem Adapter ausge-
stattet (siehe auch Abschnitt Pipettenadapter [Seite1‑21]).

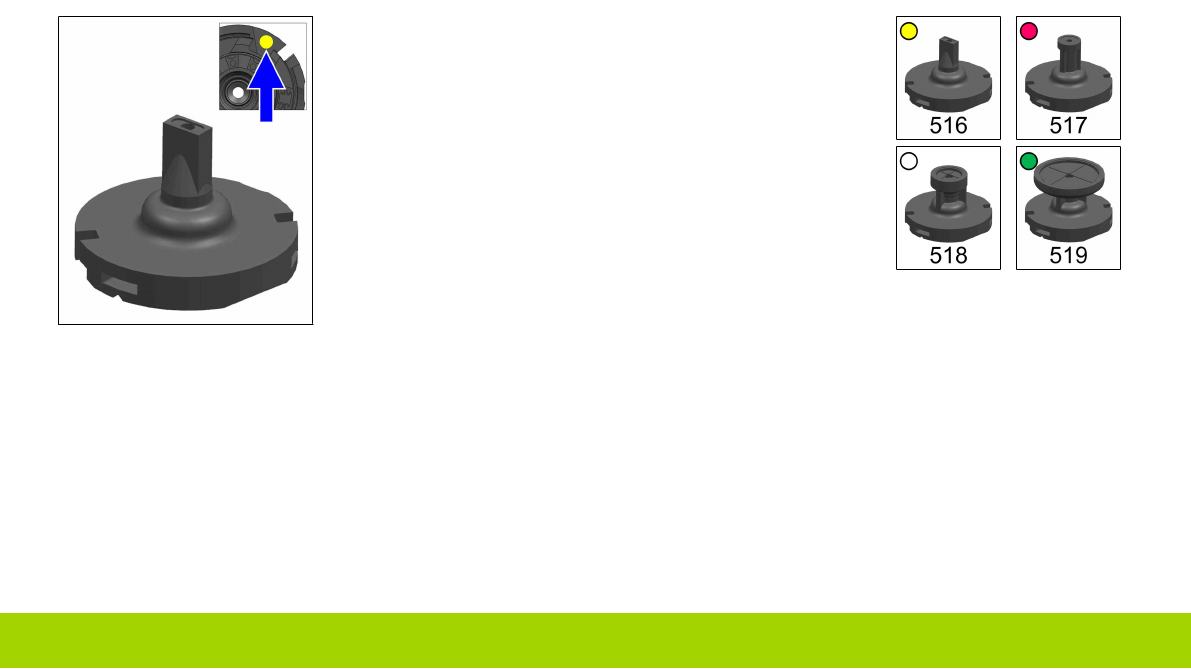

Die Pipetten 516, 517, 518 und 519 sind mit einem Farbpunkt
an der oberen Außenseite gekennzeichnet.
