A 3 4 5 6 7 8 10 11 12 13 14 1.8 1.8 MELF 1.0 1.3 1.3 MELF 0.7 2.5 0.45 5.0 3.75 2.5 MELF 15 0.3 21 23 22 21 23 22 21 23 22 21 23 22 21 23 22 21 23 22 21 23 22 21 23 22 21 23 22 21 23 22 21 23 22 21 23 22 12 PTS-XP143E-0…
NAMEPLATE，SEAL(PZ) 銘板、シール(PZ) 100
BOARD LIFTER(QC) 1/2 基板リフタ(QC) 1/2 102
BOARD LIFTER(QC) 2/2 基板リフタ(QC) 2/2 106
CONVEYOR(QC) 1/6 コンベア(QC) 1/6 110
CONVEYOR(QC) 2/6 コンベア(QC) 2/6 114
CONVEYOR(QC) 3/6 コンベア(QC) 3/6 118
CONVEYOR(QC) 4/6 コンベア(QC) 4/6 124
CONVEYOR(QC) 5/6 コンベア(QC) 5/6 128
CONVEYOR(QC) 6/6 コンベア(QC) 6/6 130
PARTS FEEDING MECHANISM(SS) フィーダ送りレバー(SS) 134
X SLIDE(SX) 1/2 X スライド(SX) 1/2 138
X SLIDE(SX) 2/2 X スライド(SX) 2/2 142
Y SLIDE(SY) 1/2 Y スライド(SY) 1/2 146
Y SLIDE(SY) 2/2 Y スライド(SY) 2/2 150
SINGLE TRAY STAGE(TS) シングルトレイステージ(TS) 154
FIXED DEVICE TABLE(UF) 1/2 固定デバイステーブル(UF) 1/2 156
FIXED DEVICE TABLE(UF) 2/2 固定デバイステーブル(UF) 2/2 160
MFU-X10E(UF) 1/2 MFU-X10E(UF) 1/2 162
MFU-X10E(UF) 2/2 MFU-X10E(UF) 2/2 166
OTHERS 1/2 その他 1/2 168
OTHERS 2/2 その他 2/2 169
FEEDER SET JIG(WPJ) AWPJ902* リールセット台(WPJ) AWPJ902* 172
FEEDER STAND(PJ) ADNPJ811＊ フィーダスタンド(PJ) ADNPJ811＊ 174
FEEDER STAND(WCY) AWCY610＊ フィーダスタンド(WCY) AWCY610＊ 176
FEEDER STAND(WCY) AWCY620＊ フィーダスタンド(WCY) AWCY620＊ 178
PARTITION PLATE(FEEDER STAND)(WCY) 仕切板(フィーダスタンド)(WCY) 180
GUN,GREASE KIT(WPJ) AWPJ802* ガン グリス(キット)(WPJ) AWPJ802* 182
A
3
4
5
6
7
8
10
11
12
13
14
1.8
1.8 MELF
1.0
1.3
1.3 MELF
0.7
2.5
0.45
5.0
3.75
2.5 MELF
15
0.3
21
23
22
21
23
22
21
23
22
21
23
22
21
23
22
21
23
22
21
23
22
21
23
22
21
23
22
21
23
22
21
23
22
21
23
22
12
PTS-XP143E-08JE

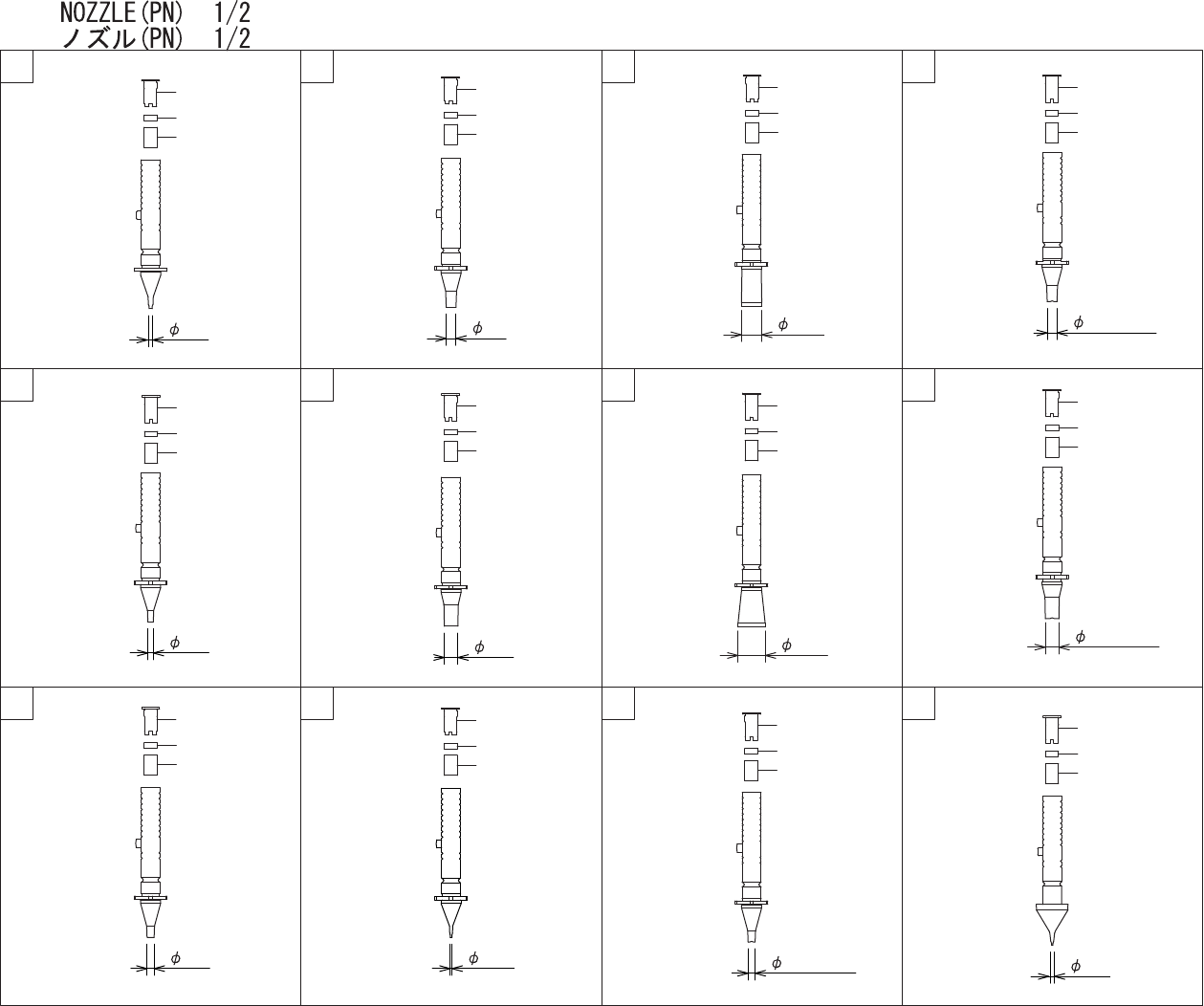

NOZZLE(PN) 1/2
ノズル(PN) 1/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
3 AGGPN8412 1 NOZZLE ノズル OT φ0.7
4 AGGPN8422 1 NOZZLE ノズル OT φ1.0
5 AGGPN8432 1 NOZZLE ノズル OT φ1.3
6 AGGPN8442 1 NOZZLE ノズル OT φ1.8
7 AGGPN8452 1 NOZZLE ノズル OT φ2.5
8 AGGPN8402 1 NOZZLE ノズル OT φ0.45
10 AGGPN8462 1 NOZZLE ノズル OT φ3.75
11 AGGPN8472 1 NOZZLE ノズル OT φ5.0
12 AGGPN8482 1 NOZZLE ノズル OT 013M
13 AGGPN8492 1 NOZZLE ノズル OT 018M
14 AGGPN8502 1 NOZZLE ノズル OT 025M
15 AGFPN8024 1 NOZZLE ノズル OT φ0.3
21 GFPN1130 1 RING, STOPPER リング ストッパ OT
22 GFPN1141 1 FILTER フィルタ OT
23 GFPN1150 1 FILTER フィルタ OT
13
PTS-XP143E-08JE
