BASE PUMP(AB) ベース ポンプ(AB) ADNAB9070 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 H5447W 1 PUMP, VACUUM ポンプ バキューム KHA750A-305-G1 OT 1.1 H4453H 1 BELT ベルト 3530343…
A
SIDE2
SIDE1
6
7
8
2
1
5
4
3
1.1
1.2
ADNAB9070
30
PTS-XP143E-08JE
BASE PUMP(AB)
ベース ポンプ(AB) ADNAB9070
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H5447W 1 PUMP, VACUUM ポンプ バキューム KHA750A-305-G1 OT
1.1 H4453H 1 BELT ベルト 35303430020(7M670ﾊﾞﾝﾌﾚｯｸｽ) OT
1.2 A4090T 1 ELEMENT エレメント 04A30159010(KHA750ﾖｳ) OT
2 DEAB1300 1 NUT ナット FE
3 H5327A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X030 FE
4 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
5 W1051A 2 WASHER, FLAT ワッシャ 平 6M/MX1.6X125(1W-6) FE
6 H5195A 2 BOLT, HEX ボルト 六角 M08X025 10.9 FE
7 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
8 W1052A 2 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8) FE
31
PTS-XP143E-08JE
A

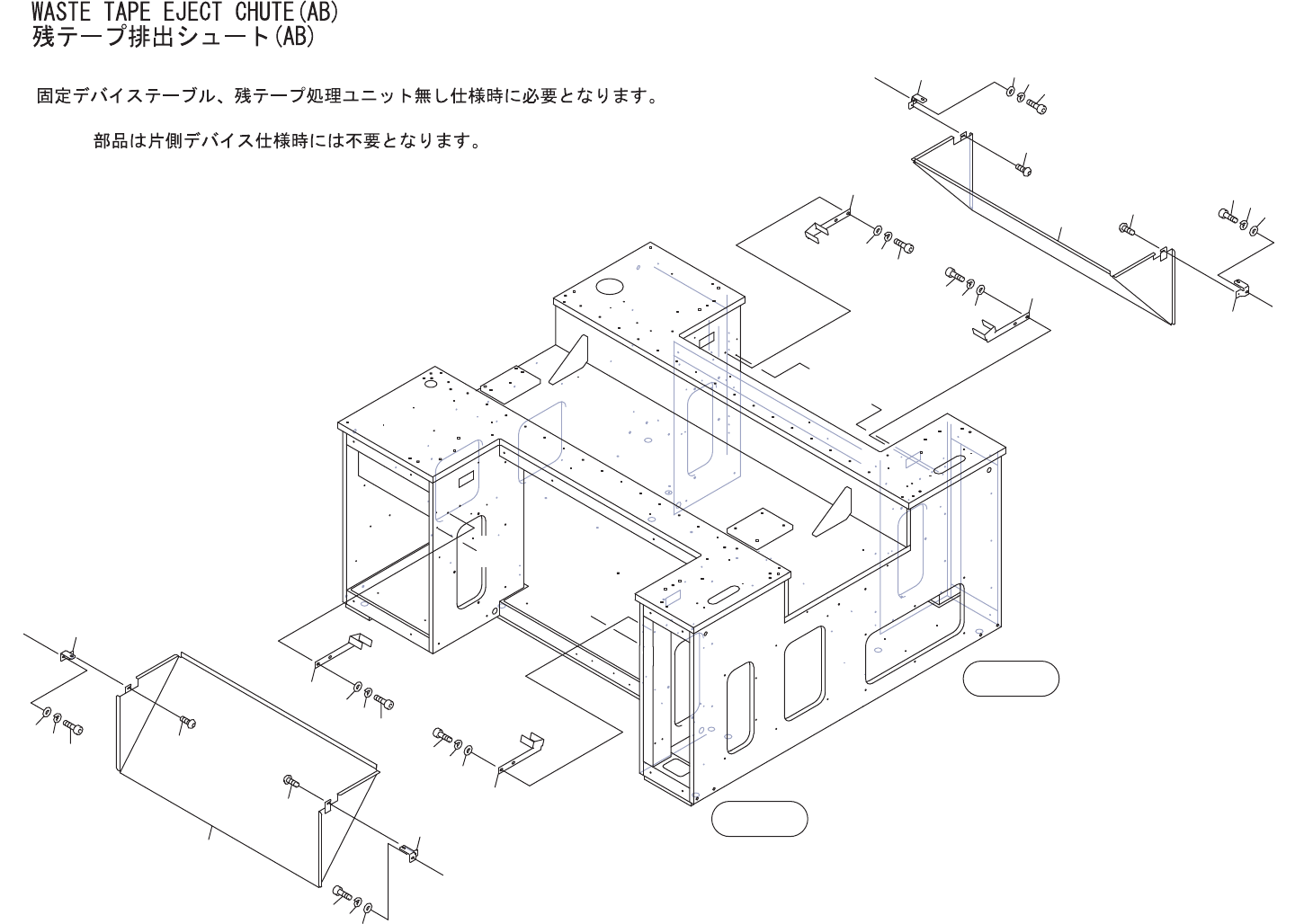

SIDE2 parts are not required when using devices only on one side.
SIDE2
SIDE2
SIDE1
AA
BB
CC
DD
CC
DD
Required when using fixed device table and no waste tape processing unit installed.
BB
AA
1
2
2
3
6
5
4
7
8
9
10
11
14
13
12
15
16
17
18
51
52
53
54
55
56
52
57
60
59
58
61
62
63
64
65
68
67
66
32
