PTS-XP143E-08JE - 第67页

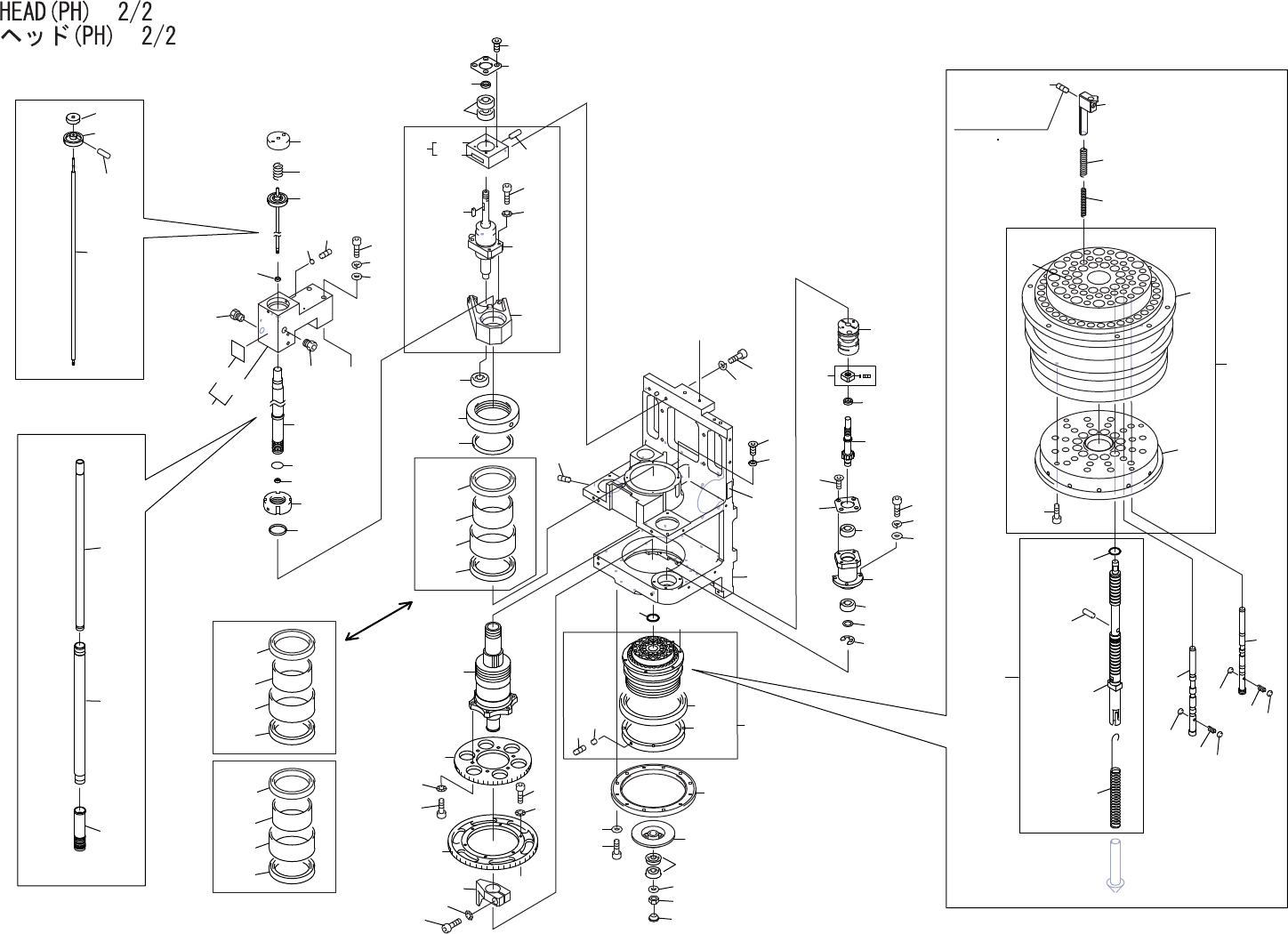

HEAD(PH) 2/2 ヘッド(PH) 2/2 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 DEPH3110 2 RETAINER, BEARING 押え ベアリング FE 2 K5357M 8 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿…
A
/
0.1cc point
[
EVERY 2WEEKS
GREASE
AFC
AA
AA
BB
BB
NSK
NSK
FAG
SNFA
34
48
50
26
27
49
21
87
18
17
16
23
24
22
28
29
39
31
33
32
107
91
30
95
51
93
89
19
20
96
36
34.1
35
37
94
41
97
55
53
54
90
62
61
58
64
66
65
2
59
3
73
75
72
77
80
71
110
68
74
78
67
4
102
5
60
68
9
3
85
109
83
40
111
14
1
47
105
44
2
46
38
11
12
69
86
57
84
70
104
10
103
111
1
101
31
52
56
108
30.1
30.2
25
110
81
110
109
110
4.2
4.1
106
47
46
106
112
47
46
112
79
88
113,
114,
115
92,
92.1
78.1
LOCTITE222
0.78N
m
66
PTS-XP143E-08JE
HEAD(PH) 2/2
ヘッド(PH) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEPH3110 2 RETAINER, BEARING 押え ベアリング FE
2 K5357M 8 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
3 W1097Y 2 WASHER ワッシャ WASB12-8-3 OT
4 DEPH1043 1 HOLDER, BEARING ホルダ ベアリング AL
4.1 AGFPH8120 1 HOLDER, BEARING ホルダ ベアリング OT
4.2 GFPH2590 1 SEAL シール PL
5 H4218K 1 BEARING ベアリング 708ATYNDBMP5 OT SET
9 DEPH3151 1 KEY, PARALLEL キー 平行 FE
10 GFPH2540 1 BALL SCREW ボールネジ OT
11 H5302A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
12 W1012A 3 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
14 ADNPH8544 1 BKT, BALL SCREW ＢＫＴ ボールネジ OT
16 DNPH2181 1 COVER, TOP カバー トップ AL
17 S3253T 1 SPRING スプリング WM12-20 FE
18 ADNPH8107 1 PISTON ピストン OT
19 N1130A 1 NUT, U ナット Ｕ Uﾅｯﾄ M3X0.5 FE
20 W10396 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X6 FE
21 DNPH2021 1 STOPPER ストッパ PL
22 DEPH1142 1 PISTON ピストン AL
23 R5005H 1 ROLLER, NEEDLE ローラ ニードル ﾟ1.5X 7.8 FE
24 GFPH1201 1 ROD ロッド FE
25 ADNPH8562 1 BKT, PIPE ＢＫＴ パイプ OT
26 DEPH1590 1 SEAL シール PL
27 DNPH2172 1 BKT, PIPE ＢＫＴ パイプ AL
28 H5309A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X050 FE
29 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
30 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
30.1 K5613C 1 BLOCK 駒 SS-401E OT
30.2 N4026A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
31 N20371 2 NIPPLE ニップル NGA-610T(M6XP1.0) OT
32 ADNPH8301 1 PIPE, PIPING パイプ 配管 OT
33 A5133A 1 O RING Ｏリング S 11.2 OT
34 S3011Z 1 SCRAPER スクレーパ SER-4 OT
34.1 A4106W 1 X RING Ｘリング X008A OT
35 DNPH1130 1 PIPE パイプ FE
36 DNPH1120 1 PIPE パイプ FE
37 DNPH1141 1 CAP キャップ FE
38 DNPH1023 1 SHAFT, SPLINE シャフト スプライン OT
67
PTS-XP143E-08JE
HEAD(PH) 2/2
ヘッド(PH) 2/2
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 N1022W 1 NUT, LOCK ナット ロック MRZ20X1.0P FE
40 N1022Y 1 NUT, LOCK ナット ロック MRZ45X1.5P OT
41 DEPH1280 1 COLLAR カラー FE
44 DEPH1270 1 COLLAR カラー FE
46 DEPH1310 1 COLLAR, BEARING カラー ベアリング FE
47 DEPH1300 1 COLLAR, BEARING カラー ベアリング FE
48 DEPH1224 1 GEAR ギヤ FE
49 H5289A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
50 W1011A 6 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
51 DEPH1244 1 GEAR ギヤ FE
52 H5275A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
53 W1010A 6 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
54 DNPH2002 1 PUSHER プッシャ FE
55 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
56 W1012A 1 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
57 DEPH3070 4 RETAINER 押え FE
58 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
59 GFPH2580 1 COUPLING カップリング OT
60 DNPH1193 1 GEAR ギヤ FE
61 S1047M 1 CIR-CLIP サークリップ E-6 FE
62 N1128F 1 NUT, LOCK ナット ロック BNR8 OT
64 DNPH1210 1 HOLDER, BEARING ホルダ ベアリング AL
65 H5276A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
66 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
67 W1040A 3 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
68 H4131D 2 BEARING ベアリング 698ZZ P5 OT
69 DEPH1460 1 COLLAR カラー FE
70 DNPH1241 1 COLLAR カラー CO
71 DNPH1086 12 PIN ピン FE
72 N4021A 12 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X006 ｸﾎﾞﾐｻｷ FE
73 DNPH1521 12 SPRING スプリング FE
74 DNPH1511 12 SPRING スプリング FE
75 ADNPH8811 1 BODY 本体 OT
77 DNPH1567 1 BODY 本体 AL
78 DNPH1574 1 COVER 蓋 AL
78.1 H5268A 4 BOLT, HEX SOCKET ボルト 六角穴 M02X010 FE
79 GFPH1091 12 SLEEVE スリーブ FE
80 ADNPH8171 12 PIN ピン OT DNPH1921+DNPH2070
68
