PNEUMATIC CIRCUIT DIAGRAM(PI)
エアー配管図(PI) AGFPI910*
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
RR Y3083A － UNION, HALF ユニオン ハーフ KQ2H06-01S OT
SS Y30868 － UNION, HALF ユニオン ハーフ KQ2S12-03S OT
WW Y30770 － UNION, ELBOW ユニオン エルボ KQ2L04-M6 OT
XX Y30662 － UNION ユニオン KQ2E08-02 OT
YY Y3079X － UNION, ELBOW ユニオン エルボ KQ2L08-03S OT
ZZ Y3081G － UNION, ELBOW ユニオン エルボ KQ2L16-03S OT
AB A40687 － ELBOW エルボ KQ2L16-99 OT
AC Y30664 － UNION ユニオン KQ2E16-03 OT
AD H1216A － PIPE, DOUBLE ENDED パイプ 両口 1/4X 35 OT
AE A4053A － ELBOW エルボ 1/4 OT
AF Y30824 － UNION, HALF ユニオン ハーフ KQ2H04-M5 OT
AG A4066H － ELBOW エルボ KQ2L10-99 OT
AH H3145K － PLUG プラグ KQ2P-04 OT
AI T4042A － TEE ティー 3/8 OT
AJ Y3068C － UNION ユニオン KQ2H12-00 OT
AK Y3067A － UNION ユニオン KQ2H06-00 OT
AL Y3079S － UNION, ELBOW ユニオン エルボ KQ2L08-01S OT
AM Y3077L － UNION, ELBOW ユニオン エルボ KQ2LU08-00 OT
AN A40684 － ELBOW エルボ KQ2L12-00 OT
AO Y3071T － UNION ユニオン KQ2T08-06 OT
AP Y3086W － UNION, HALF ユニオン ハーフ KQ2S04-M5 OT
AQ H3145L － PLUG プラグ KQ2P-06 OT
AR Y3069B － UNION ユニオン KQ2R06-04 OT
AS Y3079B － UNION, ELBOW ユニオン エル
ボ
KQ2L06-03S OT
77
PTS-XP143E-08JE
A
AA
BB
CC
E
D
AA
E
BB
CC
D
-
A
COM
B
-+
MFU TYPE
FIXED DEVICE TABLE TYPE
FF
GG
FF
GG
28
65
66
67
16
58
73
73
60
73
74
27
71
71
13
14
60
73
74
27
71
71
15
24
46
26
25
45
26
25
44
43
44
43
30
31
42
18
18
20
19
20
19
18
20
19
47
47
47
47
47
47
47
50
22
23
62
61
39
40
32
22
23
33
34
35
54
53
57
56
62
61
4
5
6
44
43
64
77
77
78
79
80
81
82
85
84
82
15.1
15.2
15.3
59
59.1
28.1
28.1
64.1
58
21
86
52
51
52.1
49
48
49.1
59
59.1
78
PTS-XP143E-08JE

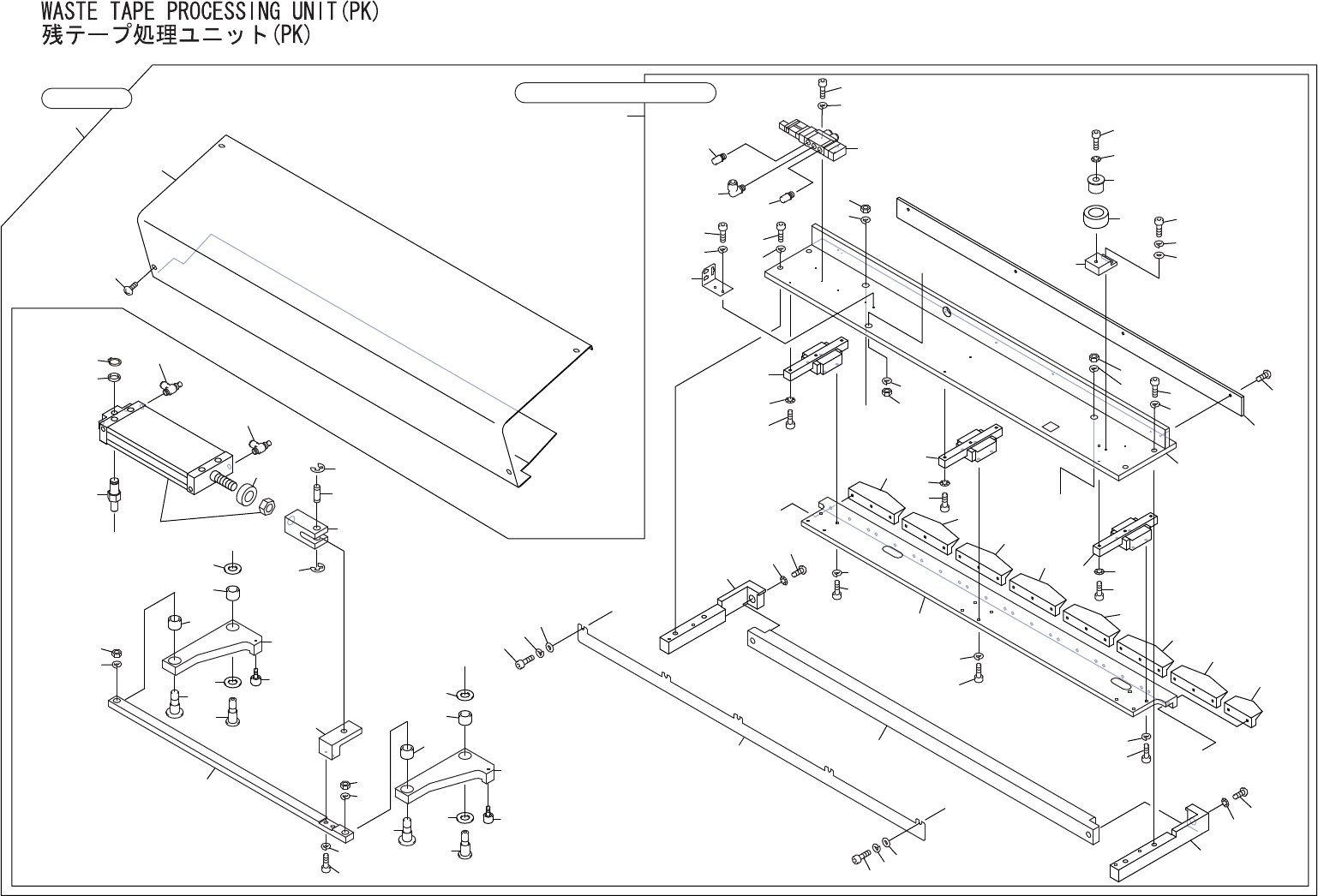

WASTE TAPE PROCESSING UNIT(PK)
残テープ処理ユニット(PK)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 DNPK1021 1 BKT ＢＫＴ FE
5 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
6 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 ADNPK8012 1 COVER カバー OT
14 K5214A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008 ﾕﾆｸﾛﾒｯｷ FE
15 DNPK0012 1 BAR バー FE
15.1 DNPK0022 1 BLOCK ブロック FE
15.2 H5324A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
15.3 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
16 DNPK0032 1 KNUCKLE ナックル FE
18 DNPK0040 3 GUIDE, RAIL ガイド レール OT
19 H5290A 9 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
20 W1011A 9 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
21 ADNPK8021 1 BKT ＢＫＴ OT
22 H5342A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
23 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
24 DNPK0310 1 CUTTER, STATIONARY カッタ 固定 FE
25 K5263T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M12X025 FE
26 W1016A 2 WASHER, CONICAL ワッシャ 皿 M-12-H FE
27 DNPK0061 2 LEVER レバー FE
28 PM52551 1 PIN ピン FE
28.1 S1031A 2 CIR-CLIP サークリップ STW 10 OT
30 N1096A 1 NUT, HEX ナット 六角 M12 P=1.75 FE
31 W1027A 1 WASHER, LOCK ワッシャ スプリング 12M/M FE
32 DDUF3114 1 PLATE プレート FE
33 H5263C 2 BOLT, HEX SOCKET ボルト 六角穴 M05X016 FE
34 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
35 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
39 DNPK0300 1 PLATE プレート PL
40 K5257A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
42 DNPK0092 1 PLATE プレート FE
43 H5302A 12 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
44 W1023A 12 WASHER, LOCK ワッシャ スプリング 5M/M FE
45 DDUF3154 1 BKT ＢＫＴ FE
46 DDUF3164 1 BKT ＢＫＴ FE
47 GFPK1011 7 CUTTER, MOVABLE カッタ 可動 FE
48 H5302A 21 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
49 W1023A 21 WASHER, LOCK ワッシャ スプリング 5M/M FE
