3-46 3 放松传送带双轨机型 (YSM20、YSM20W通用) 放松此处的带轮托架放松此处的带轮托架用油性记号笔在带轮托架位置作记号用油性记号笔在带轮托架位置作记号贴片机正面 55377-N2-00

3-45

放松传送带。

1. 在放松传送带之前，先在带轮托架 (YSM20W 单轨机型时在带轮 ) 位置用油性记号笔作上记号。

2. 参照下图，用内六角扳手 (3) 拧松图中所示带轮托架的 2 根固定螺栓之后，向箭头方向移动托架放松

传送带。YSM20W 单轨机型时，用内六角扳手 (4 与 5) 拧松固定带轮的固定螺栓之后，移动带轮。

固定螺栓(2根)

用油性记号笔

在带轮托架位置

作记号

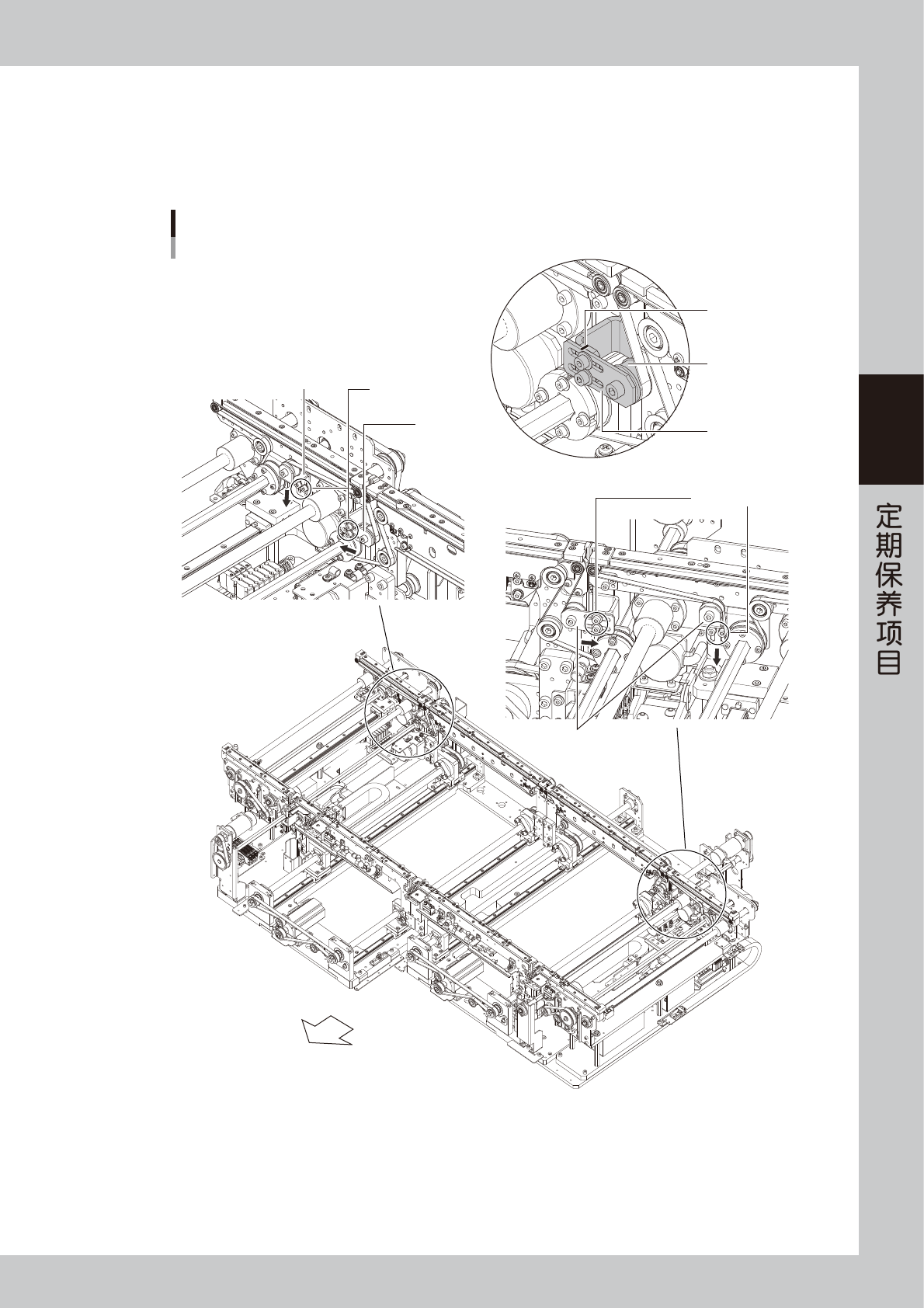

放松传送带

YSM20 双段输送台机型

■ W3、W4轴

■ W1、W2轴

贴片机正面

带轮托架

带轮

带轮托架

55346-N2-10

3-46

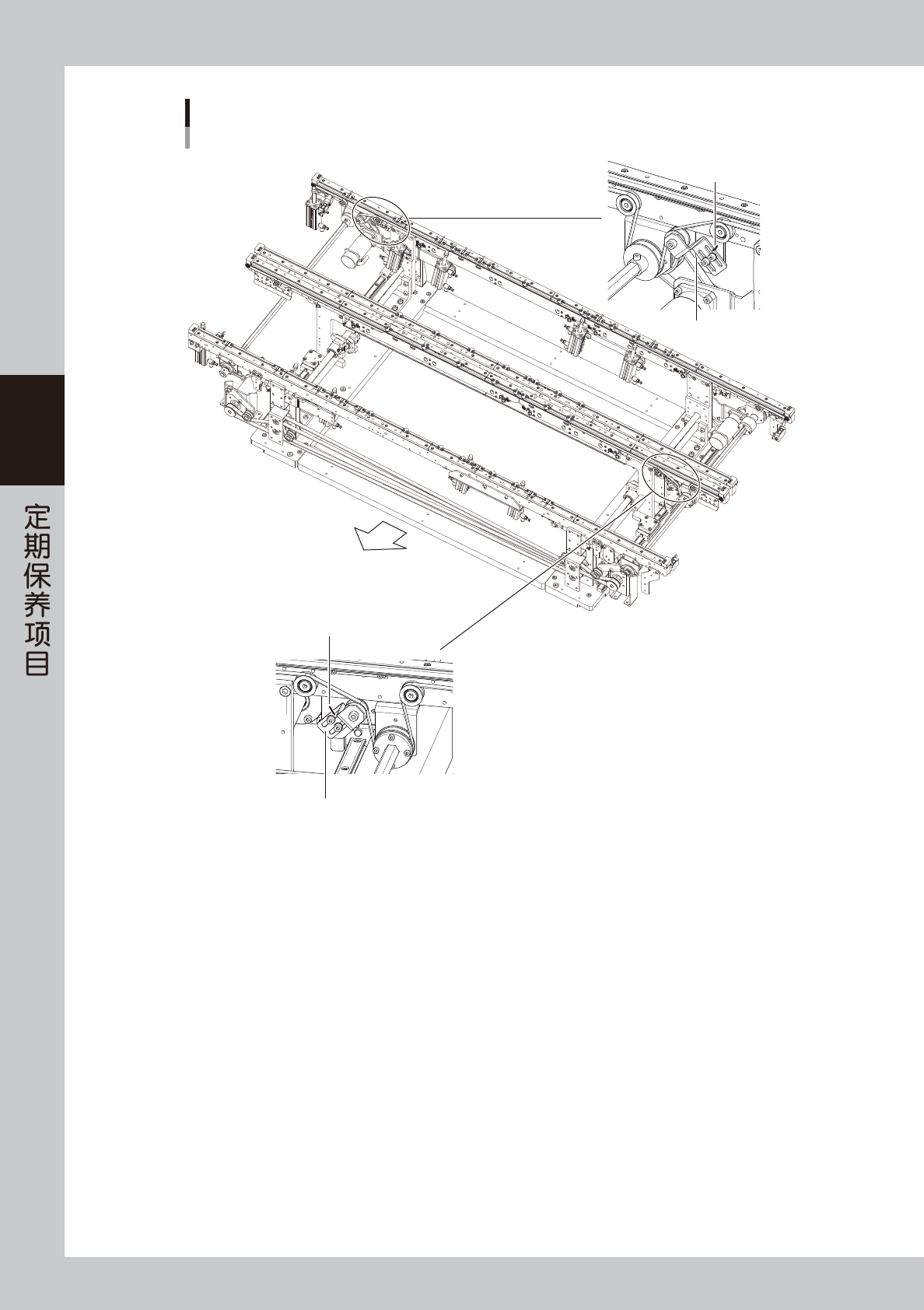

放松传送带

双轨机型 (YSM20、YSM20W通用)

放松此处的带轮托架

用油性记号笔

在带轮托架位置作记号

用油性记号笔

在带轮托架位置作记号

贴片机正面

55377-N2-00

3-47

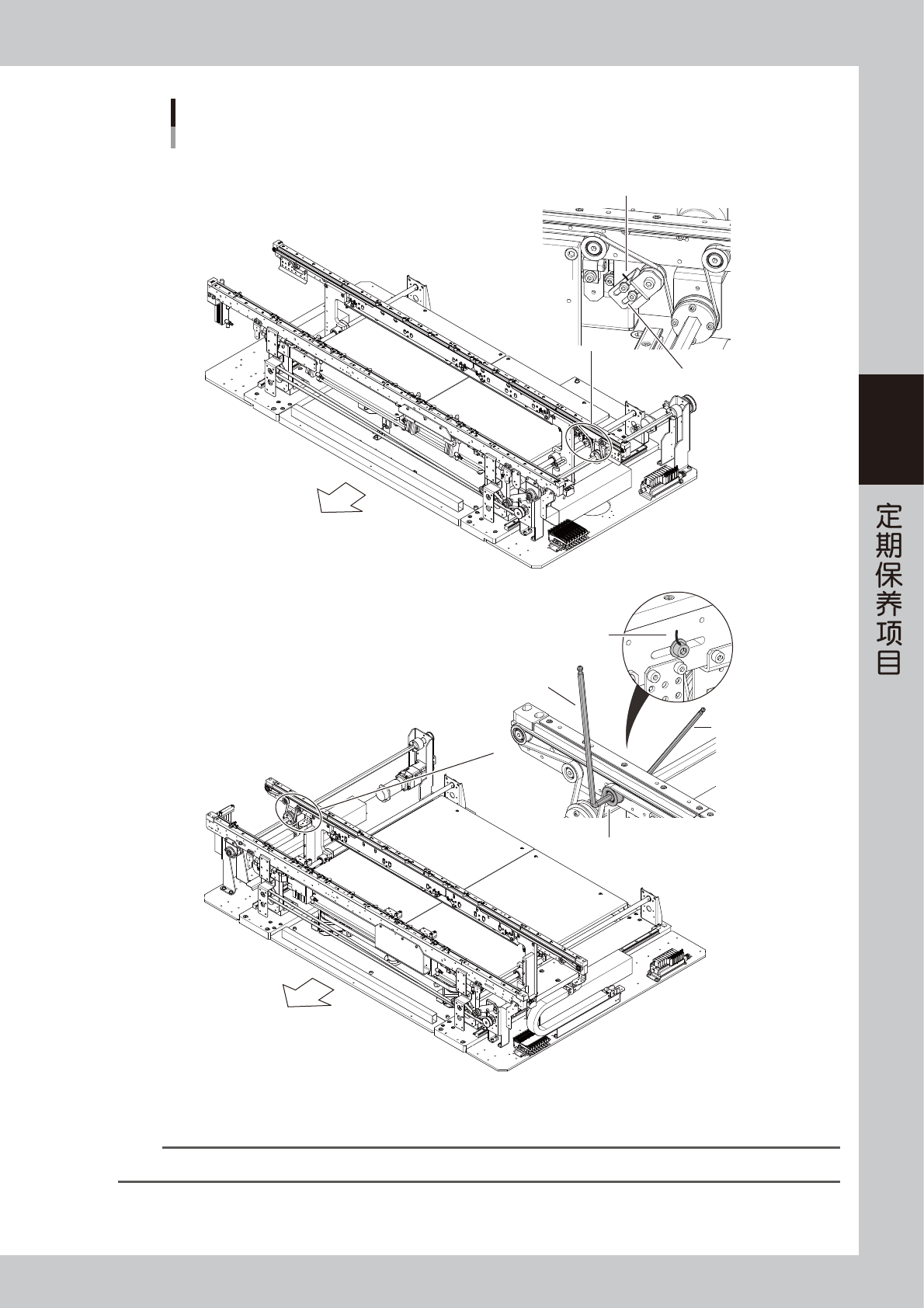

放松传送带

YSM20单轨、YSM20W单轨(传送重型基板)机型

拧松此处的带轮

用油性记号笔

在带轮位置作记号

用油性记号笔在带轮托架位置作记号

放松此处的带轮托架

■ YSM20单轨机型

■ YSM20W单轨机型 (传送重型基板)

＊本图为右→左传板的标准机型图。

　 YSM20W单轨机型的张紧器(带轮)在传送轨的下游侧。

内六角扳手 (5)

内六角扳手 (4)

贴片机正面

55378-N2-00

参考

YSM20W 单轨机型的张紧器 ( 带轮 ) 安装在传送轨的下游侧。因此，根据传板方向不同，张紧器 ( 带轮 ) 的安装位置也会随之不同。
