3-48 3 5 拆卸传送带。 将传送带从驱动轮、带轮、基板导轨部的传送带导 槽中拆下。 6 检查传送带。 检查拆下的传送带的传送面是否已被磨损或有起 毛。若已被磨损或起毛严重时，请参照后述第 6 章 “4. 传送带的更换” 更换传送带。 7 清洁传送带导轨部与带轮。 1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感 器等部位粘附的传送带磨损粉。 2. 带轮表面若有传送带的磨损粉变黑固着时，可 用塑料刮片等除去。 3. 若用吸尘工…
3-47
3

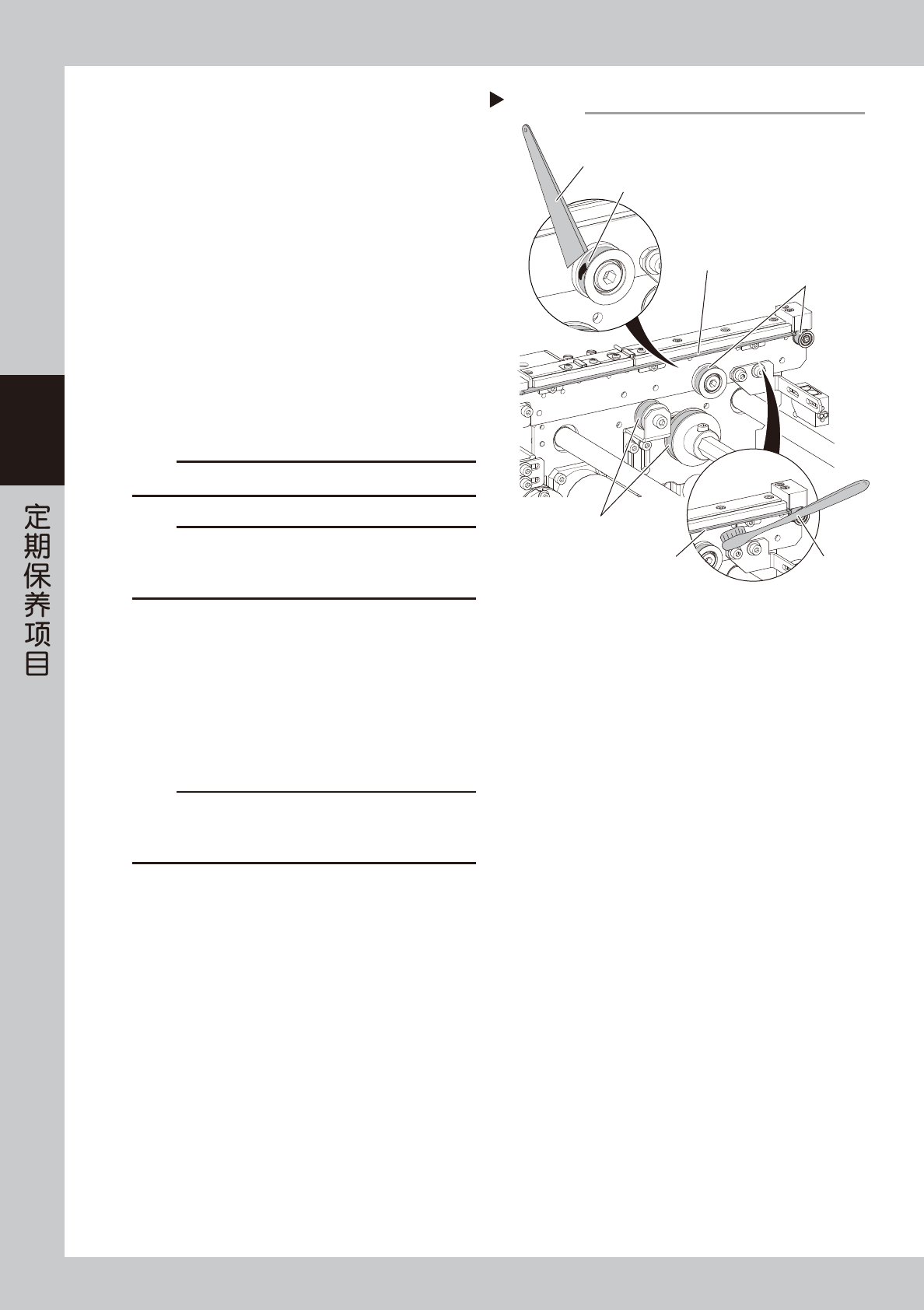

放松传送带
YSM20单轨、YSM20W单轨(传送重型基板)机型
拧松此处的带轮
用油性记号笔
在带轮位置作记号
用油性记号笔在带轮托架位置作记号
放松此处的带轮托架
■ YSM20单轨机型
■ YSM20W单轨机型 (传送重型基板)
＊本图为右→左传板的标准机型图。
YSM20W单轨机型的张紧器(带轮)在传送轨的下游侧。
内六角扳手 (5)
内六角扳手 (4)
贴片机正面
贴片机正面
55378-N2-00
参考
YSM20W 单轨机型的张紧器 ( 带轮 ) 安装在传送轨的下游侧。因此，根据传板方向不同，张紧器 ( 带轮 ) 的安装位置也会随之不同。
3-48
3
5
拆卸传送带。
将传送带从驱动轮、带轮、基板导轨部的传送带导
槽中拆下。
6
检查传送带。
检查拆下的传送带的传送面是否已被磨损或有起
毛。若已被磨损或起毛严重时，请参照后述第 6 章
“4. 传送带的更换”更换传送带。
7
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用塑料软刷等清除。
55349-N2-10
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，请使用乙醇并务必小心擦拭，注意不要使乙醇沾到
带轮的轴承部。
8
将传送带装回原位。
1. 将传送带挂在带轮上定位。
2. 移动带轮托架 (YSM20W 单轨机型时为带轮 )
对齐在 Step4 中作记号的位置之后，拧紧 2 根
固定螺栓。
3. 若传送带有挠曲时，需调整带轮托架 (YSM20W
单轨机型时为带轮 ) 的位置加大张力。
c
注意
张紧器的固定螺栓的拧紧扭矩如下，请勿拧得过紧。
‧
带轮托架的固定螺栓 ：3.8N
•
m
‧
带轮的固定螺栓 ：5.5N
•
m
清洁传送带导轨、带轮
Step 7
塑料刮片
传送带导轨部
固着的传送带磨损粉
塑料软刷
带轮表面
传送带导轨部
带轮表面
3-49
3
n
要点

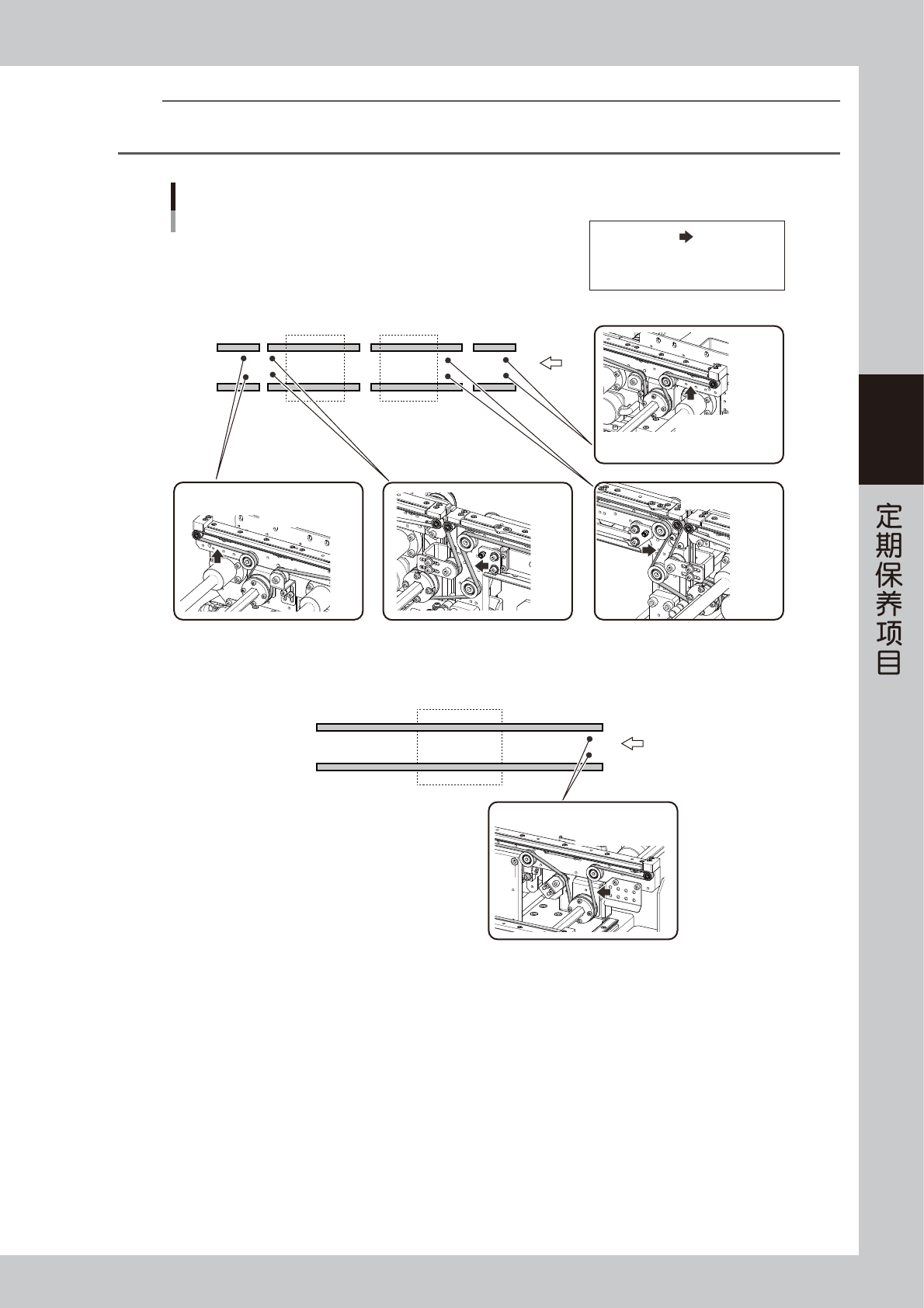

本机传送带的张力测定位置与张力规格如下图所示。
请根据需要，使用张力计测定并调节。
传板方向
传送带：张力的测定位置与张力规格
YSM20
传板方向
■ 双段传送台机型
STD : 425 - 475 Hz
EXT : 100 - 120 Hz
■ 单轨机型
STD : 490 - 540 Hz
STD : 490 - 540 Hz
STD : 425 - 475 Hz
EXT : 100 - 120 Hz
STD : 420 - 460 Hz
EXT : 420 - 460 Hz
W1
W2W3
W4
张力测定位置：
STD ：标准传送轨的传送带张力规格
EXT ：加长传送轨的传送带张力规格
55350-N2-20
