YSM20_YSM20W_Mainte_C - 第111页
3-54 3 8 给滚珠丝杆与六角轴涂抹润滑油。 用手指将指定的润滑油 (NSL) 均匀地涂抹在六角轴 的表面、滚珠丝杆的表面与螺旋槽部。 55394-N2-00 9 给导轨加润滑油。 导轨使用润滑油枪加润滑油。 用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL) 从导轨的润滑油注油嘴注入。 但，W2 轴、W3 轴前侧的润滑油注油嘴 (4 处 ) 在 后述 Step14 中加油。 55395-N2-00 n 要点 注入润滑油，直…
3-53
3
4
e

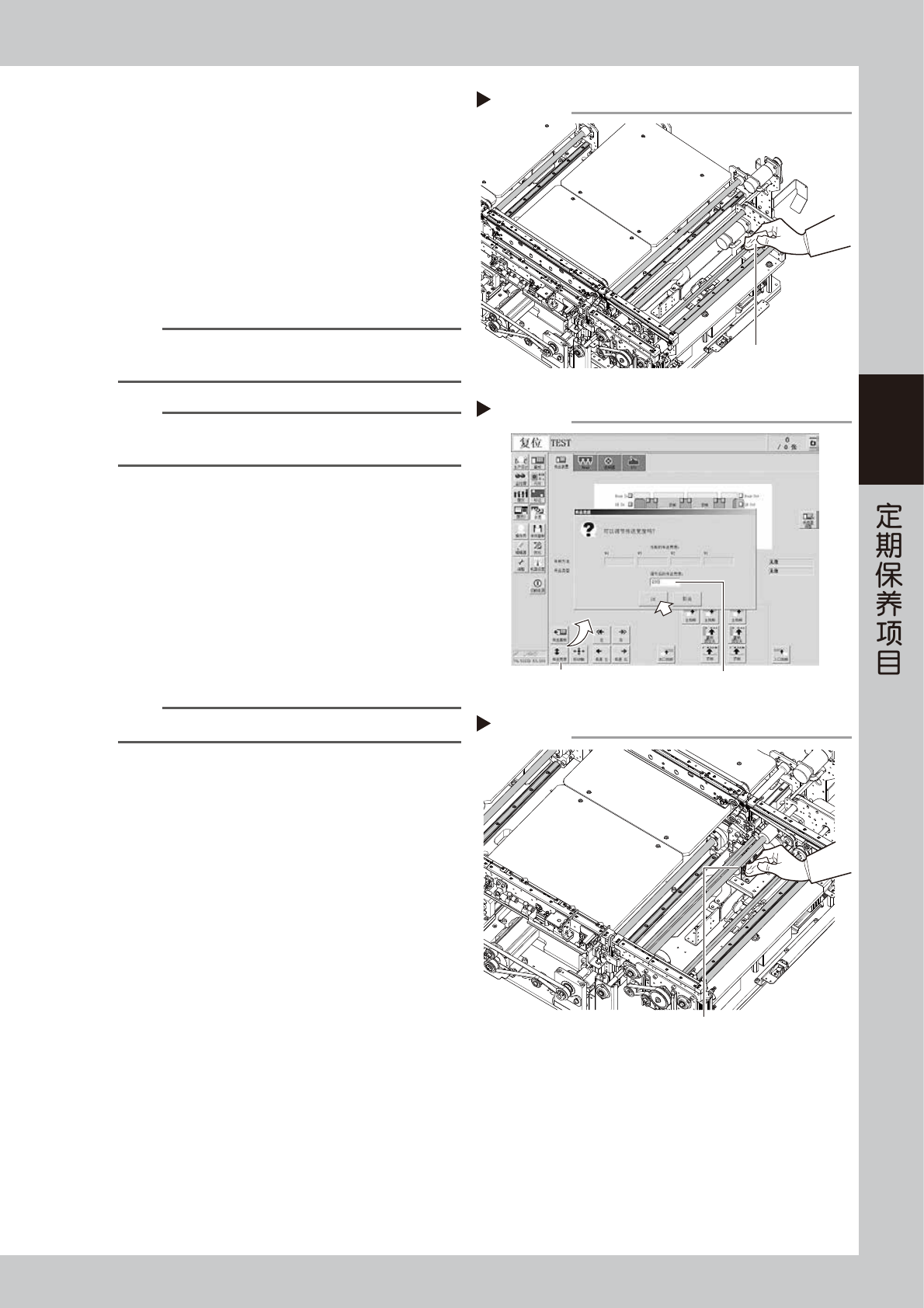

清洁 W 轴与 U 轴各部。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
4. 用无尘擦拭纸等擦去 W 轴与 U 轴的滚珠丝杆 (8
根 )、导轨 (6 根 )、六角轴 (4 根 ) 的脏污润滑
油与尘屑。
55392-N2-00
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，移动导槽在内的
导轨全轨，并确认没有尘屑残留。
n
要点
关于滚珠丝杆、导轨、六角轴的位置与根数，还可以参照后
述“第 5 章 加油位置一览”。
5
将传送宽度调到最大。
1. 关闭贴片机的正面安全机盖，解除贴片机的紧
急停机状态。使用一次性换料车的机型，需将
料车装回贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的画面。
3. 在“调节后的传送宽度”输入框中输入最大宽
度 (490mm) 并按 [OK] 按钮。传送宽度变为指
定的宽度。
56310-N2-00
参考
只要调节传送宽度，顶板就会自动下降。
6
使顶板上升。
按照前述 Step3 的方法使顶板上升。
7
e
擦拭还未擦到的部位。
1. 按急停按钮之后，打开贴片机正面的安全机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 用无尘擦拭纸等擦拭在 Step4 中未擦到的部位。
55393-N2-00
清洁W轴与U轴各部
无尘擦拭纸
Step 4
将传送宽度调到最大
输入“490”
Step 5
[传送宽度]按钮
擦拭W轴与U轴还未擦到的部位
Step 7
擦拭还未擦到的部位
3-54
3
8
给滚珠丝杆与六角轴涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在六角轴
的表面、滚珠丝杆的表面与螺旋槽部。
55394-N2-00
9
给导轨加润滑油。
导轨使用润滑油枪加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从导轨的润滑油注油嘴注入。
但，W2 轴、W3 轴前侧的润滑油注油嘴 (4 处 ) 在
后述 Step14 中加油。
55395-N2-00
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
n
要点
关于导轨的润滑油注油嘴的位置与数量，还可以参照后述
“第 5 章 加油位置一览”。
给滚珠丝杆与六角轴加润滑油
Step 8
润滑油 (均匀涂抹)
给导轨加润滑油
Step 9
润滑油注油嘴
润滑油枪 (30°弯折型)
■ 润滑油注油嘴的位置
润滑油注油嘴
直线导轨的滑块
导轨
在Step14中加油
W1W2W3
W4
3-55
3
0
将传送宽度调到最小。
1. 关闭贴片机的正面安全机盖，解除贴片机的紧
急停机状态。使用一次性换料车的机型，需将
料车装回贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的对话框。
3. 在“调节后的传送宽度”输入框中输入最小宽
度 (50mm) 并按 [OK] 按钮。传送宽度变为指定
的宽度。
56311-N2-00
q
使顶板上升。
按照前述 Step3 的方法使顶板上升。
w
e
给滚珠丝杆与六角轴上还未涂抹到润滑
油的部位涂抹润滑油。
1. 按急停按钮之后，打开贴片机正面的安全机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 用手指将指定的润滑油 (NSL) 均匀地涂抹在
Step8 中还未涂抹到润滑油的六角轴表面、滚
珠丝杆表面与螺旋槽部。
e
使传送轨 U 轴移动。
用手拉动 W2 轴 (U1 轴 )、W3 轴 (U2 轴 ) 前侧的传
送带，可以使各 U 轴移动。
如右图中黑色箭头所示方向拉动传送带，使 W2 轴
(U1 轴 )、W3 轴 (U2 轴 ) 向贴片机里侧移动 300mm
左右。
55396-N2-00
n
要点
用手拉动传送带时，请慢慢拉动。
r
给导轨上还未加油的润滑油注油嘴加油。
给在 Step9 中未能加油的润滑油注油嘴加油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从导轨的润滑油注油嘴注入。
55397-N2-00
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
n
要点
关于导轨的润滑油注油嘴的位置与数量，还可以参照后述
“第 5 章 加油位置一览”。
将传送宽度调到最小
输入“50”
Step 10
[传送宽度]按钮
W2轴(U1轴)W3轴(U2轴)
移动传送轨U轴
Step 13
给导轨上还未加油的润滑油注油嘴加油
Step 14
润滑油注油嘴
润滑油枪 (30°弯折型)
