3-55 3 0 将传送宽度调到最小。 1. 关闭贴片机的正面安全机盖，解除贴片机的紧 急停机状态。使用一次性换料车的机型，需将 料车装回贴片机。 2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮，打开调节传送宽度的对话框。 3. 在“调节后的传送宽度”输入框中输入最小宽 度 (50mm) 并按 [OK] 按钮。传送宽度变为指定 的宽度。 56311-N2-00 q 使顶板上升。 按照前述 Step3 的方法使顶板上…

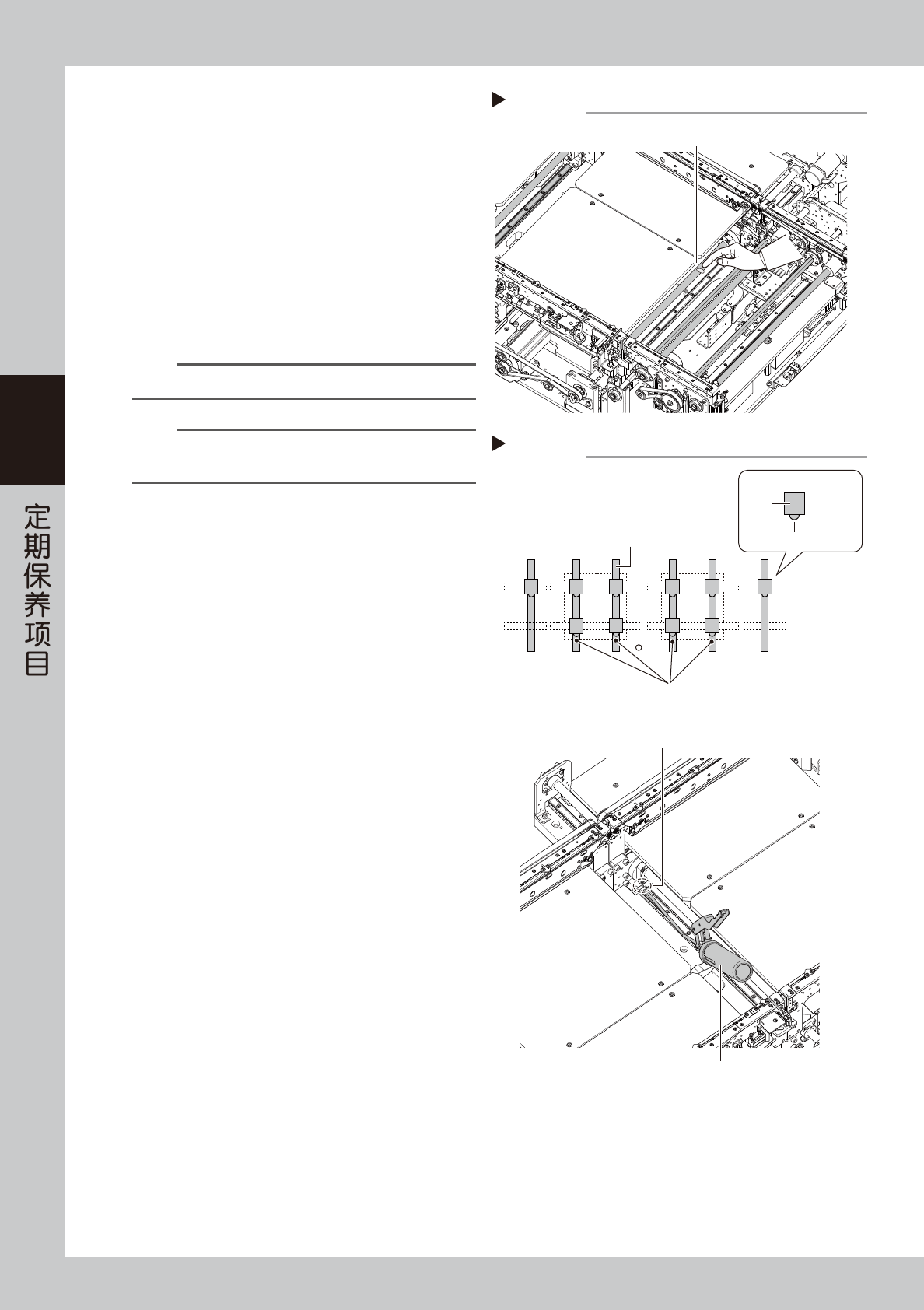

3-54
3
8
给滚珠丝杆与六角轴涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在六角轴
的表面、滚珠丝杆的表面与螺旋槽部。
55394-N2-00
9
给导轨加润滑油。
导轨使用润滑油枪加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从导轨的润滑油注油嘴注入。
但，W2 轴、W3 轴前侧的润滑油注油嘴 (4 处 ) 在
后述 Step14 中加油。
55395-N2-00
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
n
要点
关于导轨的润滑油注油嘴的位置与数量，还可以参照后述
“第 5 章 加油位置一览”。
给滚珠丝杆与六角轴加润滑油
Step 8
润滑油 (均匀涂抹)
给导轨加润滑油
Step 9
润滑油注油嘴
润滑油枪 (30°弯折型)
■ 润滑油注油嘴的位置
润滑油注油嘴
直线导轨的滑块
导轨
在Step14中加油
W1W2W3
W4

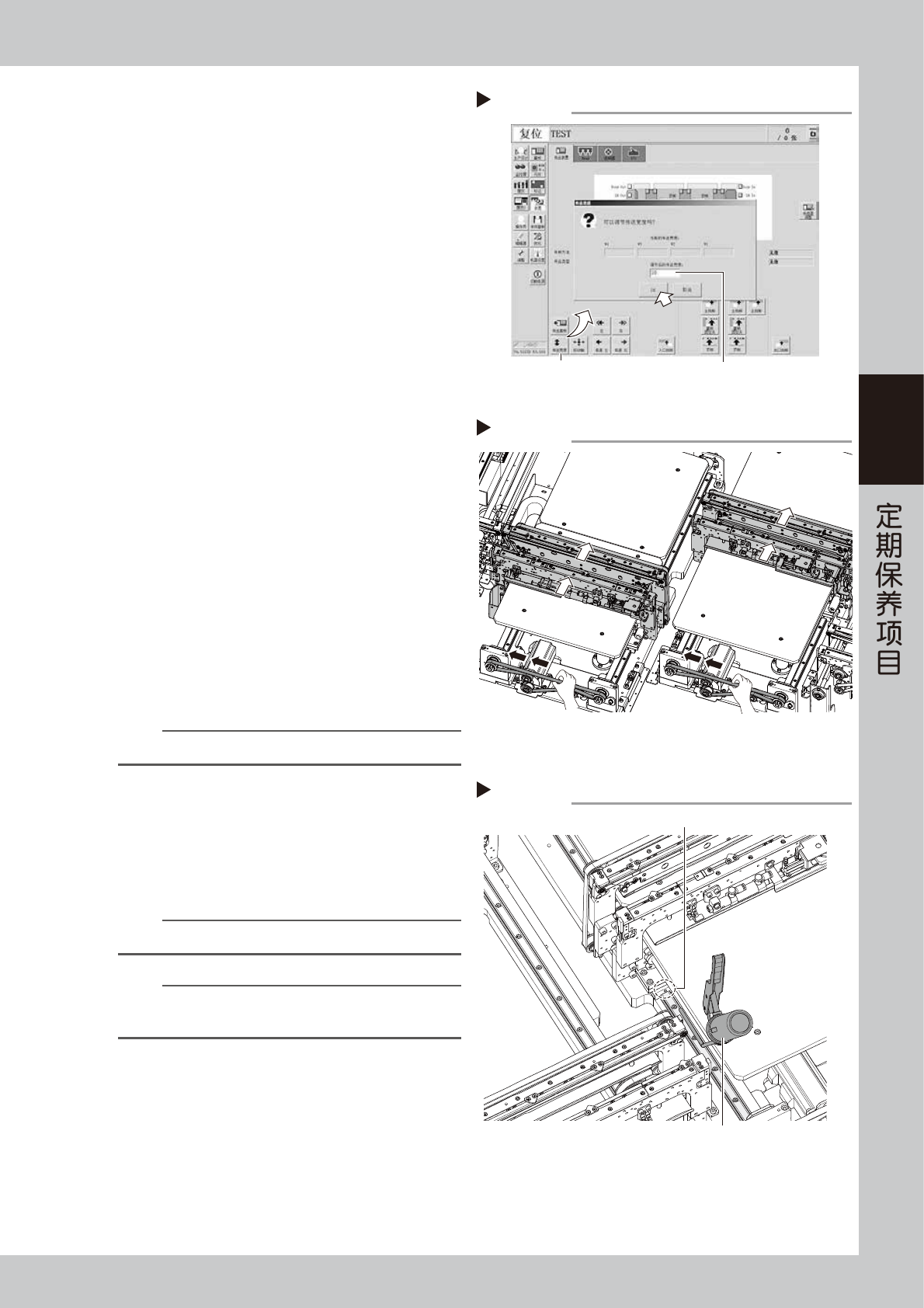

3-55
3
0
将传送宽度调到最小。
1. 关闭贴片机的正面安全机盖，解除贴片机的紧
急停机状态。使用一次性换料车的机型，需将
料车装回贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的对话框。
3. 在“调节后的传送宽度”输入框中输入最小宽
度 (50mm) 并按 [OK] 按钮。传送宽度变为指定
的宽度。
56311-N2-00
q
使顶板上升。
按照前述 Step3 的方法使顶板上升。
w
e
给滚珠丝杆与六角轴上还未涂抹到润滑
油的部位涂抹润滑油。
1. 按急停按钮之后，打开贴片机正面的安全机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 用手指将指定的润滑油 (NSL) 均匀地涂抹在
Step8 中还未涂抹到润滑油的六角轴表面、滚
珠丝杆表面与螺旋槽部。
e
使传送轨 U 轴移动。
用手拉动 W2 轴 (U1 轴 )、W3 轴 (U2 轴 ) 前侧的传
送带，可以使各 U 轴移动。
如右图中黑色箭头所示方向拉动传送带，使 W2 轴
(U1 轴 )、W3 轴 (U2 轴 ) 向贴片机里侧移动 300mm
左右。
55396-N2-00
n
要点
用手拉动传送带时，请慢慢拉动。
r
给导轨上还未加油的润滑油注油嘴加油。
给在 Step9 中未能加油的润滑油注油嘴加油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从导轨的润滑油注油嘴注入。
55397-N2-00
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
n
要点
关于导轨的润滑油注油嘴的位置与数量，还可以参照后述
“第 5 章 加油位置一览”。
将传送宽度调到最小
输入“50”
Step 10
[传送宽度]按钮
W2轴(U1轴)W3轴(U2轴)
移动传送轨U轴
Step 13
给导轨上还未加油的润滑油注油嘴加油
Step 14
润滑油注油嘴
润滑油枪 (30°弯折型)
3-56
3
t
使润滑油均匀遍布。
1. 关闭贴片机的正面安全机盖，解除贴片机的紧
急停机状态。使用一次性换料车的机型，需将
料车装回贴片机。
2. 按照 Step5 与 Step2 的步骤，反复数次将传送
宽度调到最大与最小。
n
要点
因在 Step13 中用手拉动传送带使 U 轴移动过，因此在调节传
送宽度时可能会发生错误。
若发生错误，请参照本章前述“2.3.1 检查传送部传感器的状
态与动作”调整传送部的传感器。
y
e
擦去多余的润滑油。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于擦去 W 轴的
多余润滑油，需将料车从贴片机上拆下。
3. 用无尘擦拭纸等擦去滚珠丝杆、六角轴、导轨
各个端部堆积的多余润滑油。
