再使贴装头向相反方向旋转 90 度。
1. 关闭贴片机的安全机盖，解除贴片机的紧急停
机状态。使用一次性换料车的机型，需将料车
装回贴片机。
2. 按照前述 Step3 的方法，输入“-90”使贴装头
向相反方向旋转 90 度。
56325-N2-00
e
3. 按急停按钮之后，打开贴片机的安全机盖。
4. 使用一次性换料车的机型，为便于清洁需将料
车从贴片机上拆下。
6
清洁吸嘴轴前端部中还未擦拭到的部位。
按照前述 Step4 的方法，擦拭吸嘴轴前端部中还未
擦拭到的部位。
7
确认清洁状态。
用镜子等照吸嘴轴的前端部，目视检查是否已经完
全清洁干净了。
553C5-N2-00
使贴装头向相反方向旋转90度
Step 5
输入-90度 选择贴装头
[PTP] 按钮
“ZR”页面
确认清洁状态
Step 7
通过镜子确认
3-67
3
5.5 气、雾过滤器
5.5.1 气、雾滤芯的更换与过滤杯的清洁
本机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。为保障作业安全，请务必先拆下与气源连接的空气连接器。
1
拆卸空气连接器。
1. 将 [ 供气 / 排气 ] 开关向右 (EXH) 旋转，切断供
气。
2. 拆下与气源连接部连接的空气连接器。
c
注意
拆下空气连接器时，会发出很大的排气声，还可能会有油、水、
不纯物等飞溅出来，请注意安全。
2
检查过滤杯内部。
检查过滤杯中是否有油或水。若有，需按照下列
Step3 〜 5 的步骤清洗过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，
排水阀会自动排出。建议预先在排水阀下端接好排水软管。
3
拆卸过滤杯。
边向下按住过滤杯的按钮，边将过滤杯向左转动
45 度之后，将过滤杯向下拔出。
此时，空气滤芯将会连同过滤杯一起被拔出。
55363-N2-10
4
检查滤芯的状态。
油雾滤芯 ：
油雾滤芯由螺杆固定在过滤器端盖侧。将油雾
滤芯向右图所示箭头方向转动拆下。
空气滤芯 ：
空气滤芯装在过滤杯内，夹在上下侧夹件之间。
将上侧夹件连同滤芯向上拔出。再如右图所示，
转动上下侧夹件拆出滤芯。
确认滤芯没有脏污，网眼也没有被堵塞。
若有，请换上易耗件列表中的新滤芯。
55364-N2-10
5
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
Step 3
过滤杯用O型圈
油雾滤芯
拆卸过滤杯
过滤杯
空气过滤器 油雾过滤器
按钮
油雾滤芯
拆卸滤芯与确认滤芯的状态
Step 4
空气滤芯
由螺杆固定
■ 油雾滤芯
■ 空气滤芯
上下侧夹件
3-68
3
6
安装滤芯与过滤杯。
1. 按照与拆卸时相反的步骤，安装滤芯。
2. 将过滤杯的按钮对准拔下时的位置 ( 左侧 45 度 )
之后向上按。
3. 将过滤杯向右转动到过滤器端盖的标记位置。
553A8-N2-00
n
要点
将过滤杯向右旋转到标记位置时会发出“咔嚓”声。
c
注意
安装过滤杯时，注意不要使过滤杯用的 O 型圈脱落。
7
安装空气连接器。
1. 连接空气连接器，确认没有漏气。
2. 将 [ 供气 / 排气 ] 开关向左 (SUP) 旋转，接通供
气。

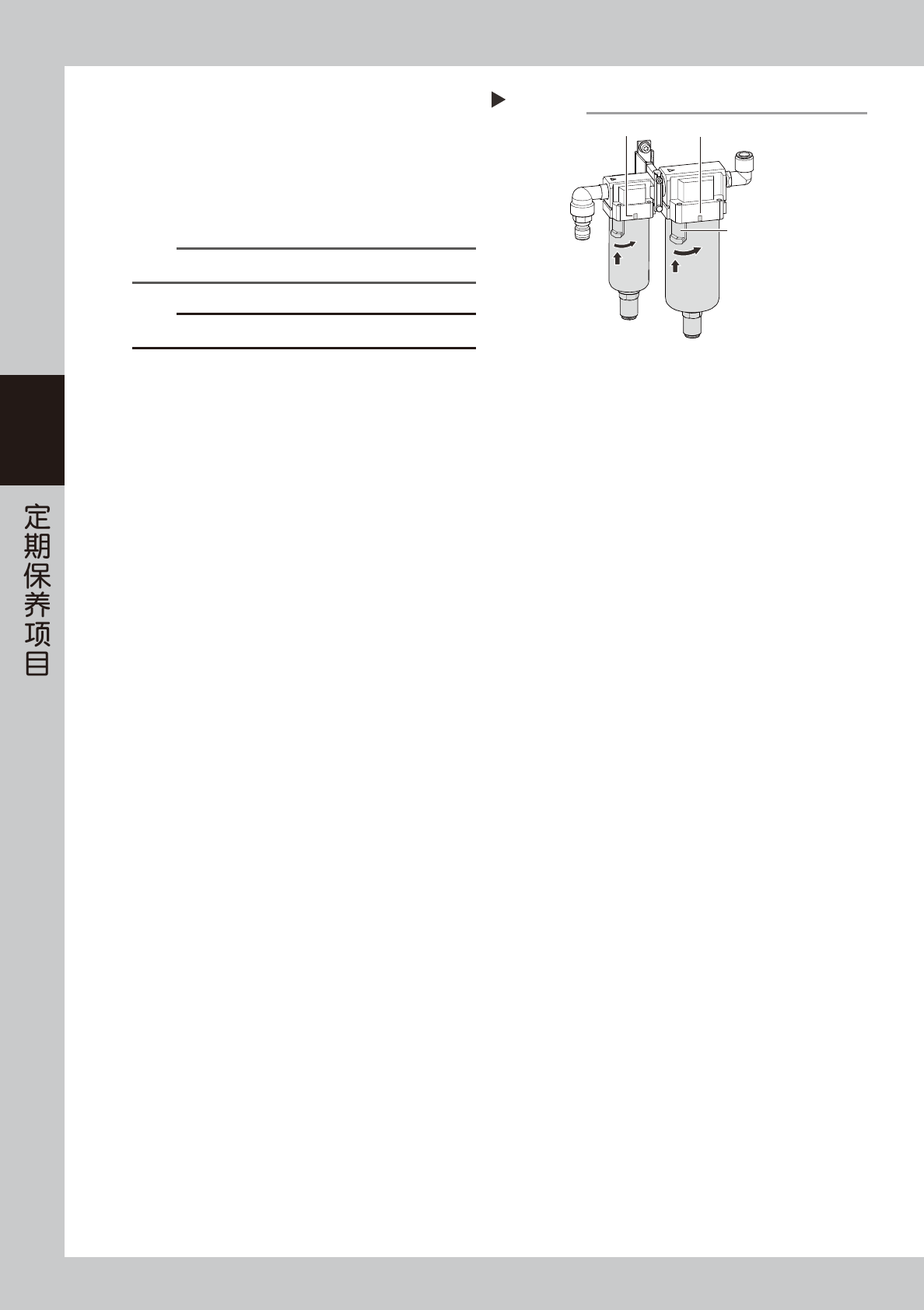

安装过滤杯
Step 6
标记标记
按钮
