5.5 气、雾过滤器
5.5.1 气、雾滤芯的更换与过滤杯的清洁
本机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。为保障作业安全，请务必先拆下与气源连接的空气连接器。
1
拆卸空气连接器。
1. 将 [ 供气 / 排气 ] 开关向右 (EXH) 旋转，切断供
气。
2. 拆下与气源连接部连接的空气连接器。
c
注意
拆下空气连接器时，会发出很大的排气声，还可能会有油、水、
不纯物等飞溅出来，请注意安全。
2
检查过滤杯内部。
检查过滤杯中是否有油或水。若有，需按照下列
Step3 〜 5 的步骤清洗过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，
排水阀会自动排出。建议预先在排水阀下端接好排水软管。
3
拆卸过滤杯。
边向下按住过滤杯的按钮，边将过滤杯向左转动
45 度之后，将过滤杯向下拔出。
此时，空气滤芯将会连同过滤杯一起被拔出。
55363-N2-10
4
检查滤芯的状态。
油雾滤芯 ：
油雾滤芯由螺杆固定在过滤器端盖侧。将油雾
滤芯向右图所示箭头方向转动拆下。
空气滤芯 ：
空气滤芯装在过滤杯内，夹在上下侧夹件之间。
将上侧夹件连同滤芯向上拔出。再如右图所示，
转动上下侧夹件拆出滤芯。
确认滤芯没有脏污，网眼也没有被堵塞。
若有，请换上易耗件列表中的新滤芯。
55364-N2-10
5
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
Step 3
过滤杯用O型圈
油雾滤芯
拆卸过滤杯
过滤杯
空气过滤器 油雾过滤器
按钮
油雾滤芯
拆卸滤芯与确认滤芯的状态
Step 4
空气滤芯
由螺杆固定
■ 油雾滤芯
■ 空气滤芯
上下侧夹件
3-68
3
6
安装滤芯与过滤杯。
1. 按照与拆卸时相反的步骤，安装滤芯。
2. 将过滤杯的按钮对准拔下时的位置 ( 左侧 45 度 )
之后向上按。
3. 将过滤杯向右转动到过滤器端盖的标记位置。
553A8-N2-00
n
要点
将过滤杯向右旋转到标记位置时会发出“咔嚓”声。
c
注意
安装过滤杯时，注意不要使过滤杯用的 O 型圈脱落。
7
安装空气连接器。
1. 连接空气连接器，确认没有漏气。
2. 将 [ 供气 / 排气 ] 开关向左 (SUP) 旋转，接通供
气。
安装过滤杯
Step 6
标记标记
按钮
3-69
3
5.6 侧面视觉相机内部的清洁 (FM 贴装头 )
侧面视觉相机除了每 6 个月需按照本章前述“4.1.4 侧面视觉相机的简易清洁 ( FM 贴装头 )”进行简易清洁之外，
还建议每年或频繁发生与侧面视觉相机相关的识别错误时，对内部的反光板进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与本公司联系。客户自行拆开清洁则不在保修范围内。
1
切断贴片机的电源。
1. 使用一次性换料车的机型，为便于清洁侧面视
觉相机，需将料车从贴片机上拆下。
2. 退出应用软件。
3. 关闭贴片机的电源。
2
将贴装头单元移动到前侧。
1. 打开贴片机的正面安全机盖。
2. 将贴装头单元移动到前侧。
3. 在贴装头单元下方垫上方巾。
3

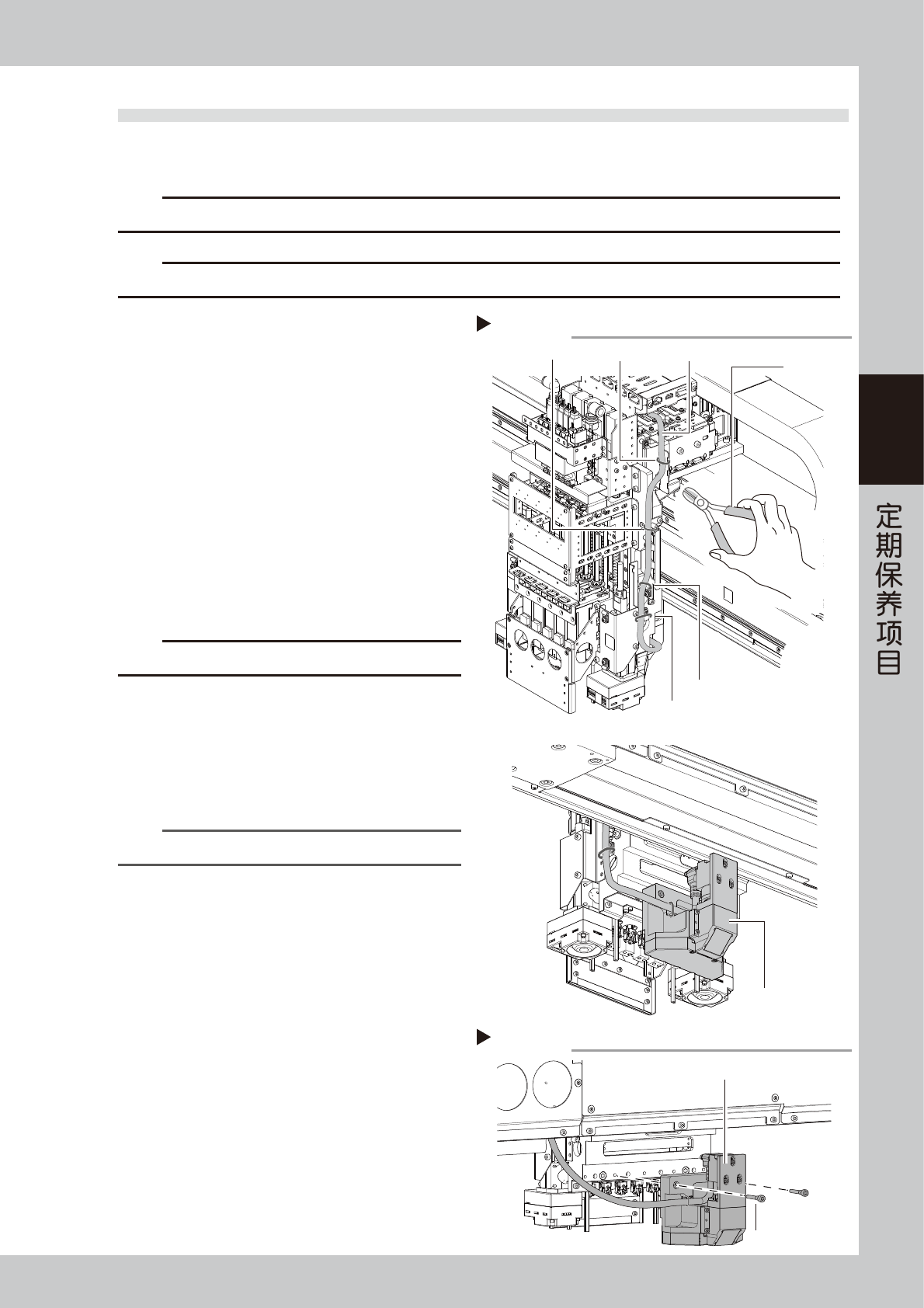

剪断侧面视觉相机线束的捆扎带。
用剪钳剪断固定侧面视觉相机线束的捆扎带 (4 处 )。
553A9-N2-00
c
注意
剪断捆扎带时，注意不要划伤线束。
4
拆卸侧面视觉相机组件。
1. 用内六角扳手 (4) 拆下侧面视觉相机组件的 2
处固定螺栓。
2. 取下侧面视觉相机组件。
553B0-N2-00
n
要点
侧面视觉相机组件装有定位用的定位针。
剪断固定线束的捆扎带
Step 3
捆扎带 1
剪钳
捆扎带 2
捆扎带 3
捆扎带 4
■ FM贴装头单元下侧
侧面视觉相机的线束
侧面视觉相机组件
拆卸侧面视觉相机组件
Step 4
侧面视觉相机组件
固定螺栓
