3-70
3
5

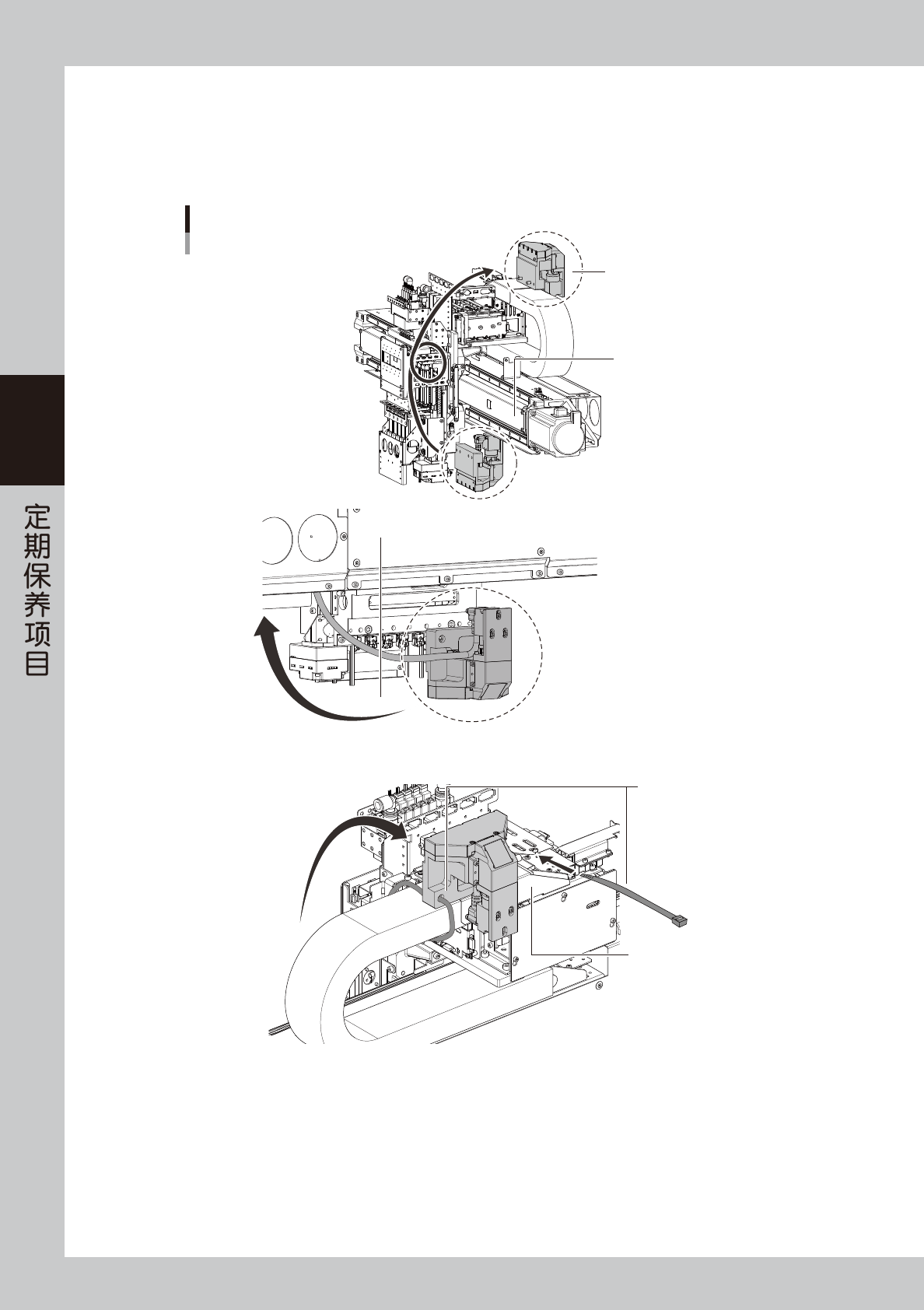

暂时固定侧面视觉相机组件。
为便于作业，需将侧面视觉相机组件暂时固定在 X 轴的电缆拖链护盖上。
1. 将侧面视觉相机从 X 轴托架下侧穿过，倒转后放置在 X 轴电缆拖链护盖的上方。
2. 用捆扎带 ( 长度需在 250mm 以上 ) 暂时固定侧面视觉相机组件。
暂时固定侧面视觉相机组件
用捆扎带固定
■ FM贴装头单元下侧
穿过X轴托架
X轴电缆拖链护盖
X轴托架
侧面视觉相机组件
■ X轴托架上侧
553B1-N2-00
3-71
3
6

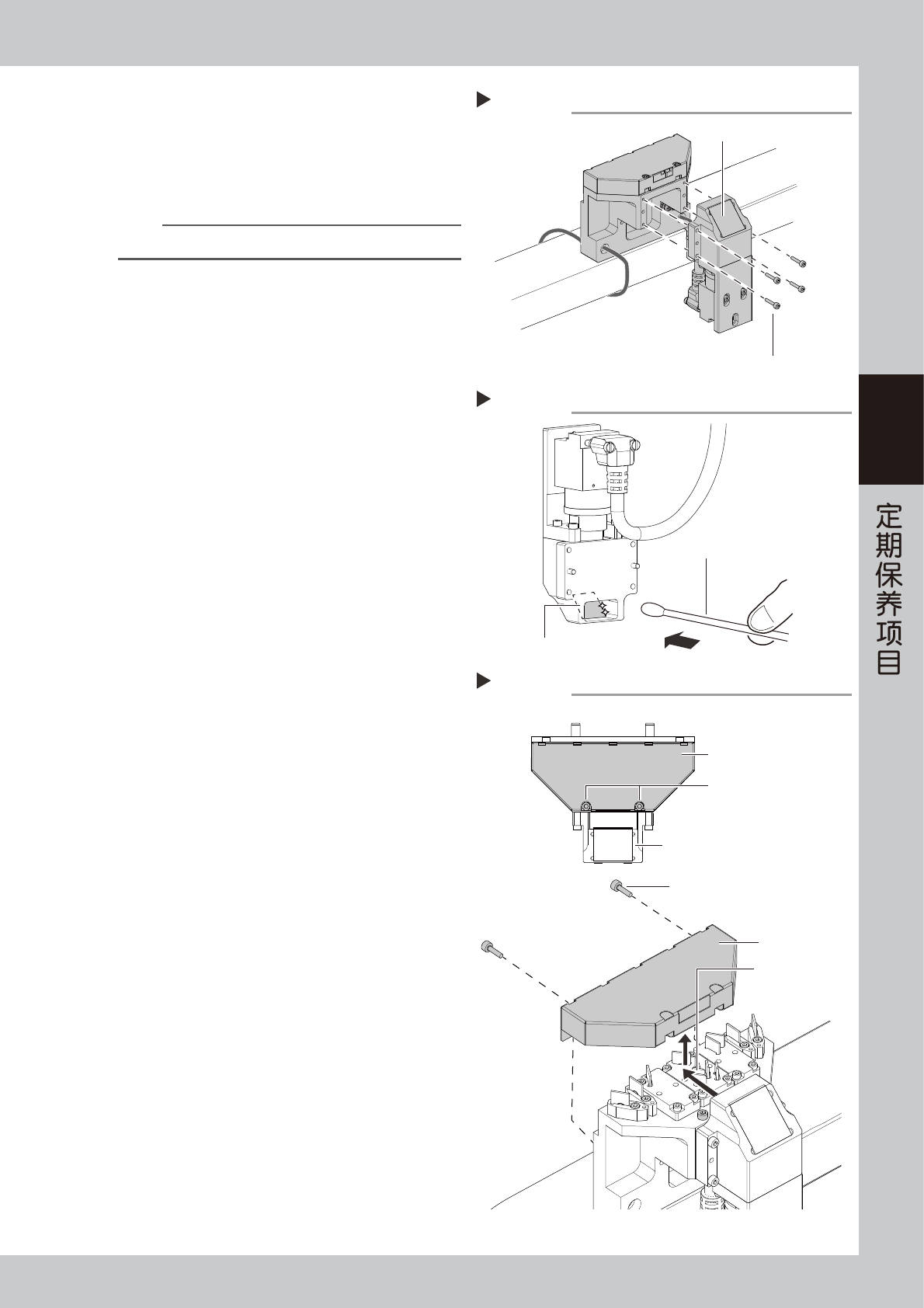

拆卸相机托架。
1. 用内六角扳手 (2.5) 拆下相机托架的 4 处固定螺
栓。
2. 取下相机托架。
553B2-N2-00
n
要点
相机托架上装有定位用的定位针。
7
清洁相机托架内的反光板。
1. 用浸有少量无水酒精 ) 的棉棒擦拭相机托架内
的反光板。
2. 用未浸无水乙醇的干棉棒擦干反光板。
3. 确认反光板上没有残留溶剂的擦拭痕迹。
553B3-N2-00
8
将相机托架装回原位。
9
拆卸侧面视觉相机的外盖。
1. 用内六角扳手 (2.5) 拧松外盖上相机托架侧的 2
处固定螺栓。固定螺栓只需拧松即可，无需拆下。
2. 再拆下剩余的 2 处外盖固定螺栓。
3. 将外盖向里侧滑动之后，向上取出。
553B4-N2-00
拆卸相机托架
Step 6
相机托架
固定螺栓
清洁反光板
Step 7
反光板
浸有无水乙醇的棉棒
拆卸相机外盖
Step 9
拧松2处固定螺栓
■ 俯视图
相机托架
固定螺栓
相机外盖
向里侧滑动
相机外盖
3-72
3
0
清洁内部的反光板。
1. 用浸有少量无水酒精 ) 的棉棒擦拭反光板 (13
块 ) 的镜面处理面。
2. 用未浸无水乙醇的干棉棒擦干反光板。
3. 确认反光板上没有残留溶剂的擦拭痕迹。
553B5-N2-00
n
要点
请轻微擦拭，不要用力过度。
q
安装侧面视觉相机的外盖。
按照与 Step9 相反的步骤安装相机外盖。装好之后，
确认外盖相对于侧面视觉相机组件主体没有歪斜。
553B6-N2-00
w
将侧面视觉相机组件装回原位。
1. 用剪钳剪断暂时固定侧面视觉相机组件的捆扎
带。
2. 将侧面视觉相机组件装回原位并拧紧 2 处固定
螺栓。
3. 固定侧面视觉相机的线束。
在前述 Step3 中剪断的 4 处位置用捆扎带 ( 长
度需在 100mm 以上 ) 固定线束。
4. 取出垫在贴装头单元下方的方巾。
c
注意
剪断捆扎带时，注意不要划伤线束。
用捆扎带固定线束时，注意不要捆扎得过紧。
清洁内部反光板
Step 10
反光板
浸有无水乙醇的棉棒
■ 俯视图
：需清洁的面
安装相机外盖
Step 11
确认安装后的外盖无歪斜
