4-4
4
2.UPS 蓄电池的更换 (3 年 )
蓄电池有一定的使用寿命。根据周围温度等使用环境不同，使用寿命会有所不同，但一般建议 3 年左右最好更换 1
次蓄电池 (KGA-M6566-30X)。下面，介绍更换 UPS 内置蓄电池的方法。
w
警告
更换蓄电池，必须由有电工操作经验以及专业知识的人员进行。
c
注意
UPS 使用的蓄电池会自然放电。若购买备用蓄电池，为避免长时间存放，建议最早可提前在预计更换的 1 〜 2 个月之前购买。此外，
蓄电池应在室温下存放，避免高温。
1
切断设备的电源。
关闭设备的电源数秒之后，UPS 也会自动切断电源。
w
警告
请勿在紧急停机状态下更换蓄电池。因为，此时 UPS 还处于
工作状态，非常危险。
2
拆卸正面面板。
用十字螺丝刀拆下正面面板的 2 处固定螺丝。
55403-N2-00
3
断开蓄电池的连接器。
将 UPS 侧与内置蓄电池侧的连接器断开。
4
拆卸蓄电池固定板。
用十字螺丝刀拆下蓄电池固定板的 2 处固定螺丝之
后，取下蓄电池固定板。
5
换上新的蓄电池。
拔出需要更换的蓄电池之后，插入新的蓄电池。
6
组装回原来的状态。
按照与 Step2 〜 Step4 相反的步骤将 UPS 组装回原
来的状态。
7
确认组装是否正确。
1. 接通设备的电源。
2. 按UPS 操作面板上的[ON] 按钮，确认“BATTERY
LED”已熄灯。
8
记录蓄电池的更换年月。
在 UPS 警告标贴 ( 参照前述“安全须知”) 上记录
蓄电池的更换年月。
n
要点
关于 UPS 的详细内容，请参阅选件手册中的“UPS ( 不间断电源装置 )”或 UPS 生产厂商的使用说明书。
更换UPS的内置蓄电池
UPS
UPS安装在贴片机正面的
右下方
内置蓄电池
内置蓄电池侧的
连接器
UPS侧蓄电池
连接器
蓄电池固定板
正面面板
正面面板卡钩
蓄电池固定板的
固定螺丝(2处)
正面面板的
固定螺丝(2处)
UPS操作面板
Step 2-6
4-5
4
3.吸嘴交换站传感器的确认与清洁 (1 年 )
配备吸嘴交换站 ( 选配 ) 的贴片机，需定期对检查吸嘴的传感器进行确认与清洁。
c
注意
若吸嘴交换站的传感器无法正常检查吸嘴，自动更换吸嘴将无法正确进行，或因检查吸嘴出错而无法继续生产。
1
进行作业之前的准备。
1. 将所有吸嘴放回吸嘴交换站中。
打开 [ 装置 ] -“Head”画面，按 [ 更换吸嘴 ]
按钮，打开“更换吸嘴”对话框。将“贴装头
号码”选择为“ALL”，“吸嘴类型”选择为“放
回吸嘴”之后，按 [OK] 按钮，所有吸嘴被放回
吸嘴交换站中。
e
56400-N2-00
2. 按急停按钮之后，打开贴片机的正面安全机盖。
2
打开吸嘴交换站 (ANC) 的开闭器。
1. 打开 [ 装置 ] -“Head”画面。
2. 按 [ 吸嘴交换站开闭器 ] 按钮，打开吸嘴交换
站的开闭器。
56401-N2-00
3
启用 CalibSm 调整实用程序。
1. 按画面左侧按钮区的 [ 调整 ] 按钮，打开
“CalibSm-LogIn”画面。
2. 确认“User”为“Operator”之后，按 [OK] 按钮。
显示确认对话框之后，按 [ 确定 ] 按钮，打开
“CalibSm-Main Menu”主菜单画面。
56402-N2-00
n
要点
以“Operator”打开 CalibSm 调整实用程序，可以避免修改与
保存机器设定值。
4
打开吸嘴交换站自动调整画面。
按主菜单画面的 [024 ANC Auto] 按钮，打开
“CalibSm-ANC Auto”画面。
将所有吸嘴放回吸嘴交换站中
选择“放回吸嘴” [更换吸嘴]按钮
选择“ALL”
Step 1
打开吸嘴交换站的开闭器
Step 2
启动CalibSm调整实用程序
Step 3-4
[调整]按钮
按[024 ANC Auto]按钮
4-6
4
5
打开确认传感器的画面。
1. 从“CalibSm-ANC Auto”画面左上的下拉框中
选择任意的工作台。
2. 按吸嘴交换站的示意图按钮，打开确认传感器
的画面。
56403-N2-00
6
确认传感器的状态。
1. 参考右图的说明，确认画面中显示的吸嘴放置
状态是否与实际的吸嘴放置状态相同。
2. 用手取出吸嘴，确认对象位置的显示已变为无
吸嘴。
56404-N2-00
7
清洁吸嘴交换站。
若画面的显示与实际不一致，需取出吸嘴目视检查
吸嘴放置位置内部。若有尘屑或芯片等异物时，需
用吸尘工具等清除。
c
注意
除尘屑等原因以外，若传感器检查吸嘴交换站内的吸嘴不稳
定或无法检出时，请与销售代理商或直接与本公司联系。
客户自行拆开清洁不在保修范围内。
8
关闭吸嘴交换站的开闭器。
按 [ 装置 ] -“Head”画面的 [ 吸嘴交换站开闭器 ]
按钮，关闭开闭器。

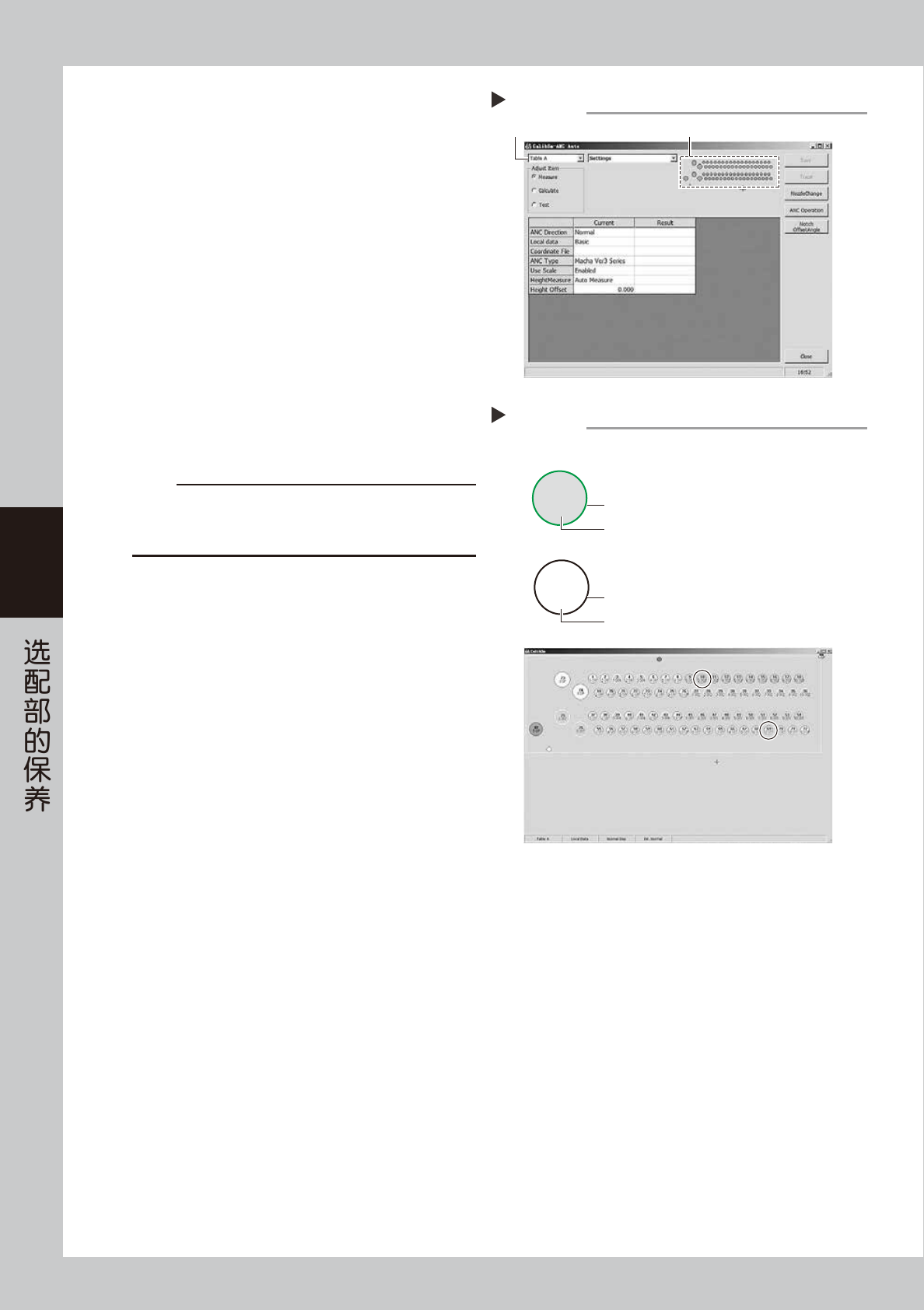

打开确认传感器的画面
Step 5
选择“Table A”或“Table B” 按吸嘴交换站的示意图
2-303
10
7-SP
69
确认传感器的状态
Step 6
2号贴装头使用303吸嘴
放置位置：No.10
彩色边框(有红、蓝、黄、绿等颜色)：登录有吸嘴
7号贴装头使用定制吸嘴
放置位置：No.69
黑色边框：未登录吸嘴
灰色：本位置目前有吸嘴
白色：本位置目前无吸嘴
吸嘴放置位置与传感器状态示例
