5-8 5 2.4 顶板 (PU) 轴 2.4.1 双段输送台机型 PU轴的加油位置 YSM20 双段输送台机型 润滑油枪 ： 用手涂抹 ： PU轴 滚珠丝杆部 (输送台 1) PU轴 滚珠丝杆部 (输送台 2) 加油部位 润滑油种类 加油位置 频率 加油方法 输送台 1 滚珠丝杆 NSL 2 1 次 / 3 个月 用手涂抹 输送台 2 滚珠丝杆 NSL 2 55505-N2-10
5-7
5

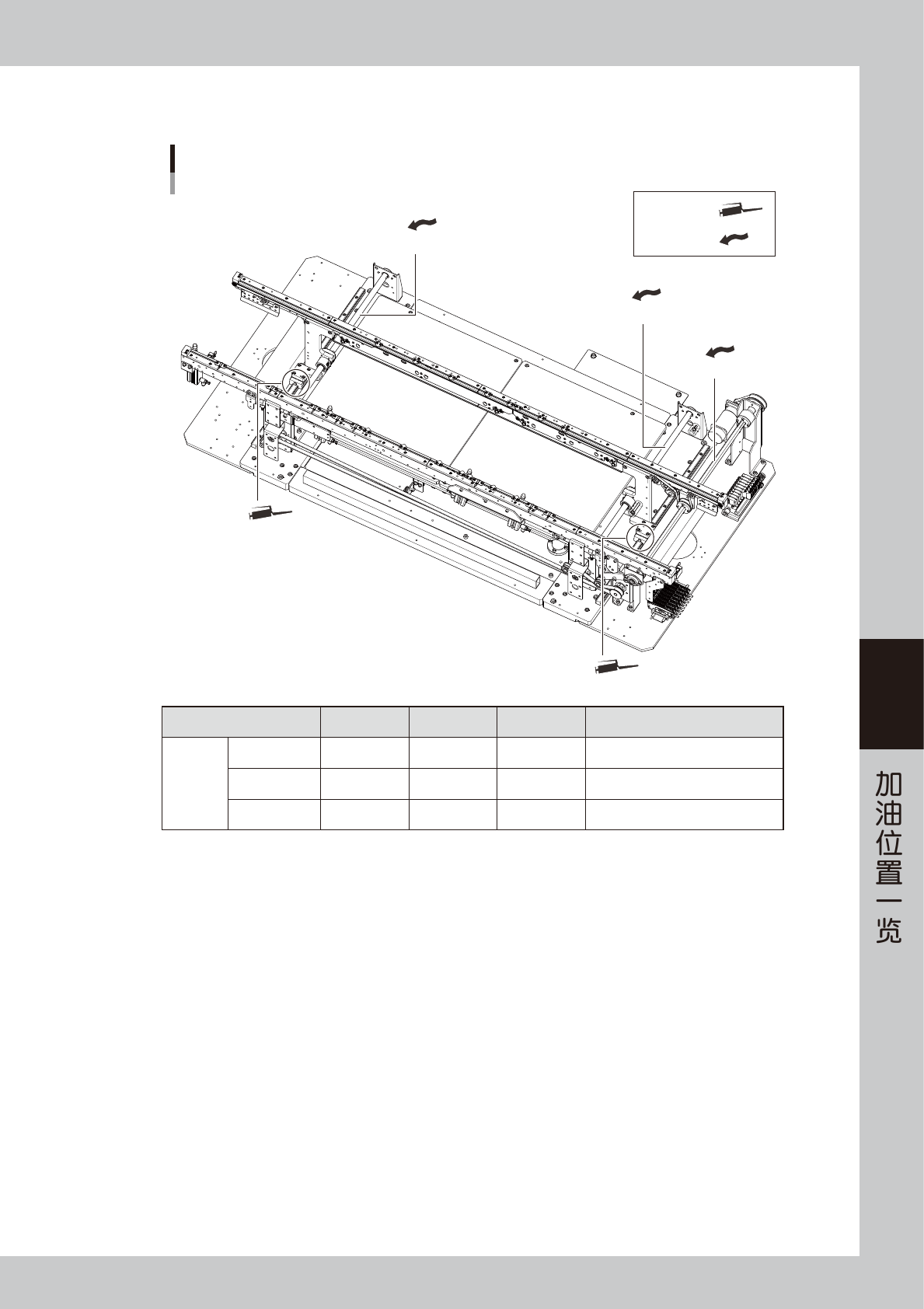

2.3.3 单轨机型
W轴的加油位置
以YSM20 单轨机型为例
润滑油枪 ：
用手涂抹 ：
W轴 滚珠丝杆部
W轴 六角轴
W轴 导轨部
W轴 导轨部
W轴 滚珠丝杆部
加油部位 润滑油种类 加油位置 频率 加油方法
W 轴
滚珠丝杆
NSL 2 1
次
/
年 用手涂抹
导轨
NSL 2 1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
55507-N2-00
5-8
5

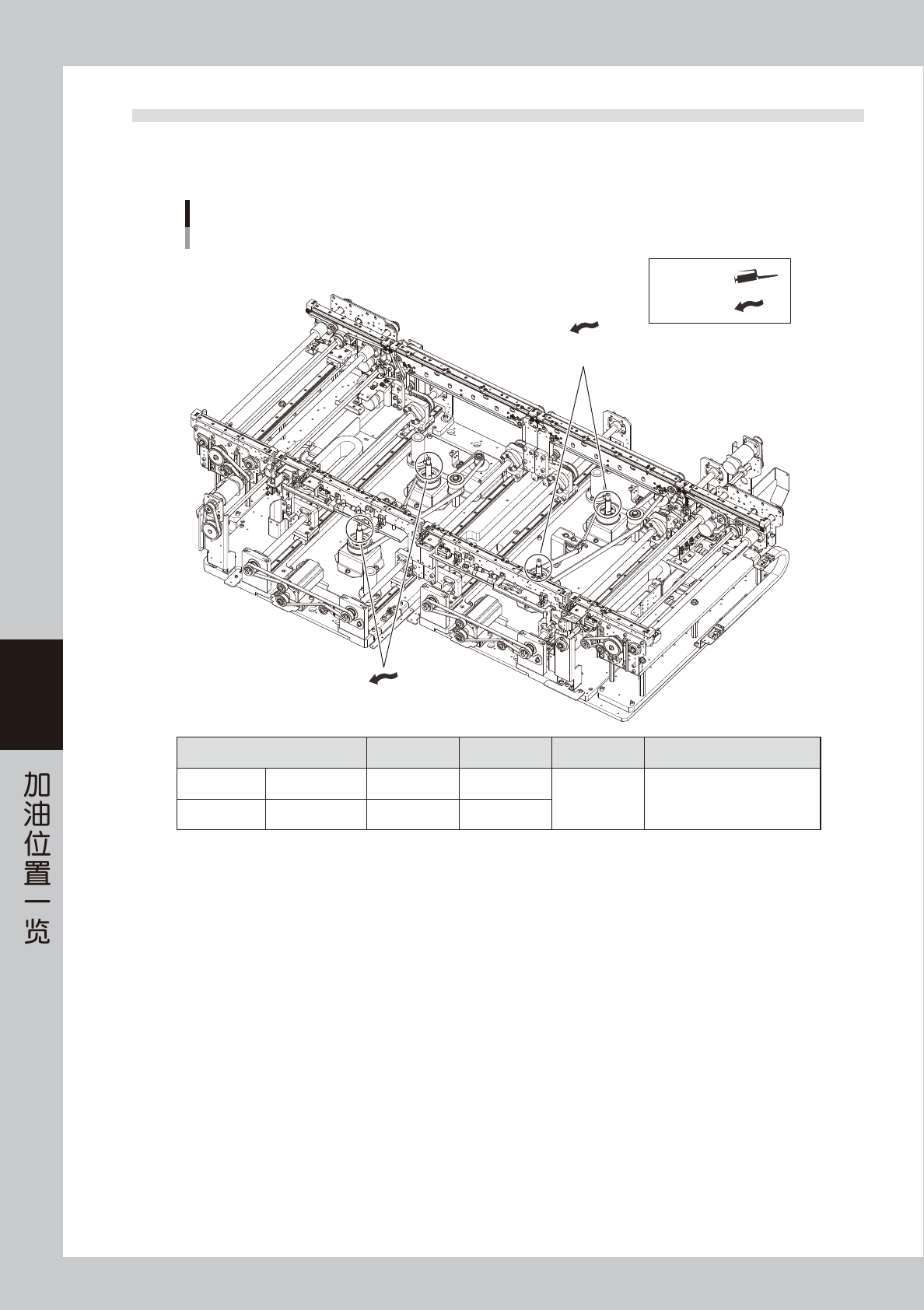

2.4 顶板 (PU) 轴
2.4.1 双段输送台机型
PU轴的加油位置
YSM20 双段输送台机型
润滑油枪 ：
用手涂抹 ：
PU轴 滚珠丝杆部
(输送台 1)
PU轴 滚珠丝杆部
(输送台 2)
加油部位 润滑油种类 加油位置 频率 加油方法
输送台 1 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
输送台 2 滚珠丝杆 NSL 2
55505-N2-10
5-9
5
2.4.2 双轨机型
PU轴的加油位置
以YSM20W 双轨机型为例
润滑油枪 ：
用手涂抹 ：
PU轴 滚珠丝杆部
(轨道 2)
PU轴 滚珠丝杆部
(轨道 1)
加油部位 润滑油种类 加油位置 频率 加油方法
轨道 1 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
轨道 2 滚珠丝杆 NSL 2
55508-N2-00
