6-13 6 n 要点 YSM20 双段输送台机型的 W2、W3 的传送带更换方法与其它位置的传送带更换方法不同。更换 YSM20 双段输送台机型的 W1、 W4 或单轨、双轨机型的传送带时，请参照后述“■ 更换 YSM20 双段输送台机型 W1、W4 或单轨、双轨机型的传送带时” 。 ■ 更换 YSM20 双段输送台机型 W2、W3 的传送带时 5 使 W2、 W3 传送段的传送轨 (U 轴 ) 移动。 1. 关闭贴片机的正面机盖，解…
6-12
6
放松传送带
YSM20单轨、YSM20W单轨(传送重型基板)机型
拧松此处的带轮
用油性记号笔
在带轮位置作记号
用油性记号笔在带轮托架位置作记号
放松此处的带轮托架
■ YSM20单轨机型
■ YSM20W单轨机型 (传送重型基板)
＊本图为右→左传板的标准机型图。
YSM20W单轨机型的张紧器(带轮)在传送轨的下游侧。
内六角扳手 (5)
内六角扳手 (4)
贴片机正面
贴片机正面
：分离轴与带轮的位置
：分离时拔离轴的方向
：分离轴与带轮的位置
：分离时拔离轴的方向
55634-N2-00
参考
YSM20W 单轨机型的张紧器 ( 带轮 ) 安装在传送轨的下游侧。因此，根据传板方向不同，张紧器 ( 带轮 ) 的安装位置也会随之不同。
6-13
6
n
要点

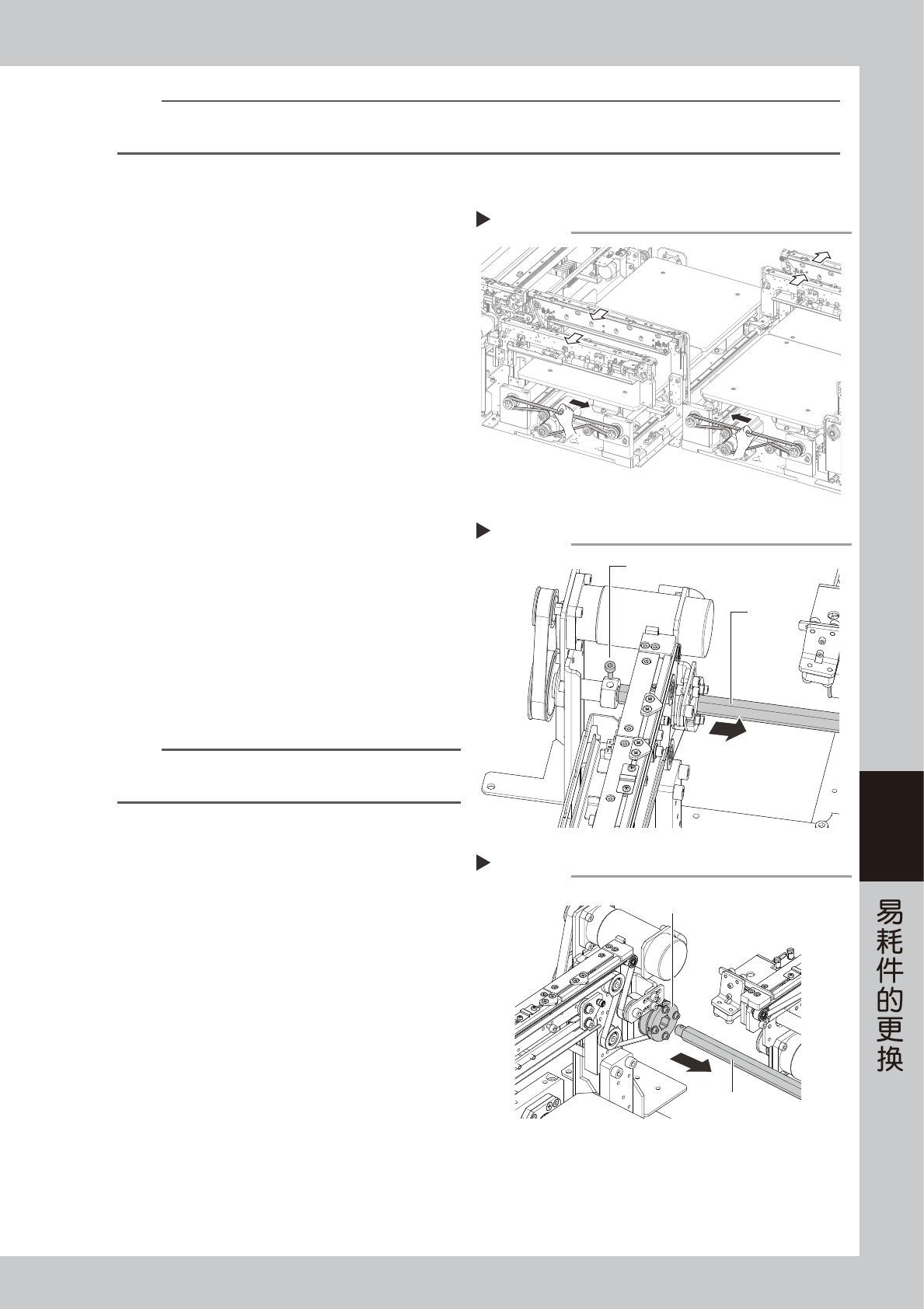

YSM20 双段输送台机型的 W2、W3 的传送带更换方法与其它位置的传送带更换方法不同。更换 YSM20 双段输送台机型的 W1、
W4 或单轨、双轨机型的传送带时，请参照后述“■ 更换 YSM20 双段输送台机型 W1、W4 或单轨、双轨机型的传送带时”。
■ 更换 YSM20 双段输送台机型 W2、W3 的传送带时
5
使 W2、W3 传送段的传送轨 (U 轴 ) 移动。
1. 关闭贴片机的正面机盖，解除紧急停机状态。
使用一次性换料车的机型，需将料车安装在贴
片机上。
2. 按“生产设计”画面的 [ 移至贴装位置 ] 按钮，
使传送轨移到贴装位置。
e
3. 按急停按钮之后，打开贴片机的正面安全机盖。
4. 使用一次性换料车的机型，还需在按下急停按
钮之后拆下料车。
5. 用手将 U 轴传送带向右图中箭头所示方向拉动，
使 W2 传送段的传送轨移到最里侧，W3 传送段
的传送轨移到最前侧。
55620-N2-00
6
拆卸固定轴的螺栓。
用内六角扳手 (3) 拆卸固定轴的螺栓。拆卸位置如
Step4 的图所示，W2 的在后侧 ；W3 在前侧。
55621-N2-00
7
将轴从传送带的驱动带轮中抽出。
边用手按住右图中所示驱动带轮，边向箭头所示方
向 (W2 向前侧，W3 向后侧 ) 抽动轴，直到将轴完
全从驱动带轮中抽出，使轴与驱动带轮之间空出空
隙。
55622-N2-00
n
要点
抽轴时因驱动带轮容易脱落，建议边用手按住驱动带轮边抽
轴。
W2
W3
使W2、W3传送段的传送轨(U轴)移动
Step 5
拆卸固定轴的螺栓
Step 6
轴
螺栓
驱动带轮
轴
将轴从驱动带轮中抽出
Step 7
6-14
6
8
拆出传送带。
将传送带从轴与驱动轮之间空出的空隙中取出。
55623-N2-00
9
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用塑料软刷等清除。
55626-N2-10
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，请使用乙醇并务必小心擦拭，注意不要使乙醇沾到
带轮的轴承部。
0
换上新的传送带。
1. 将新传送带挂在带轮上定位。
2. 将 W2、W3 的轴穿过驱动带轮，并拧紧螺栓固
定轴。
3. 移动带轮托架对齐在 Step4 中作记号的位置之
后，拧紧 2 根固定螺栓。
4. 若传送带有挠曲时，需调整带轮托架的位置加
大张力。
c
注意
张紧器的固定螺栓的拧紧扭矩如下，请勿拧得过紧。
•
带轮托架的固定螺栓 ：3.8N
•
m
•
带轮的固定螺栓 ：5.5N
•
m
取出传送带
Step 8
清洁传送带导轨、带轮
Step 9
塑料刮片
传送带导轨部
固着的传送带磨损粉
塑料软刷
带轮表面
传送带导轨部
带轮表面
