6-19 6 传送带：张力的测定位置与张力规格 YSM20W 传板方向 ■ 双轨机型 轨道 1 轨道 2 STD : 420- 460 Hz EXT : 420 - 460 Hz ■ 单轨机型(传送重型基板) STD : 420- 460 Hz EXT : 420 - 460 Hz STD : 274-334 Hz STD : 274-334 Hz 传板方向 传板方向 张力测定位置： STD ：标准传送轨的传送带张力规格 EXT ：加长…
6-18
6
8
换上新的传送带。
1. 将新传送带挂在带轮上定位。
2. 将轴连接到驱动带轮，并拧紧螺栓固定轴。
3. 移动带轮托架 (YSM20W 单轨机型时为带轮 ) 对齐在 Step4 中作记号的位置之后，拧紧 2 根固定螺栓。
4. 若传送带有挠曲时，需调整带轮托架 (YSM20W 单轨机型时为带轮 ) 的位置加大张力。
c
注意
张紧器的固定螺栓的拧紧扭矩如下，请勿拧得过紧。
‧
带轮托架的固定螺栓 ：3.8N
•
m
‧
带轮的固定螺栓 ：5.5N
•
m
n
要点

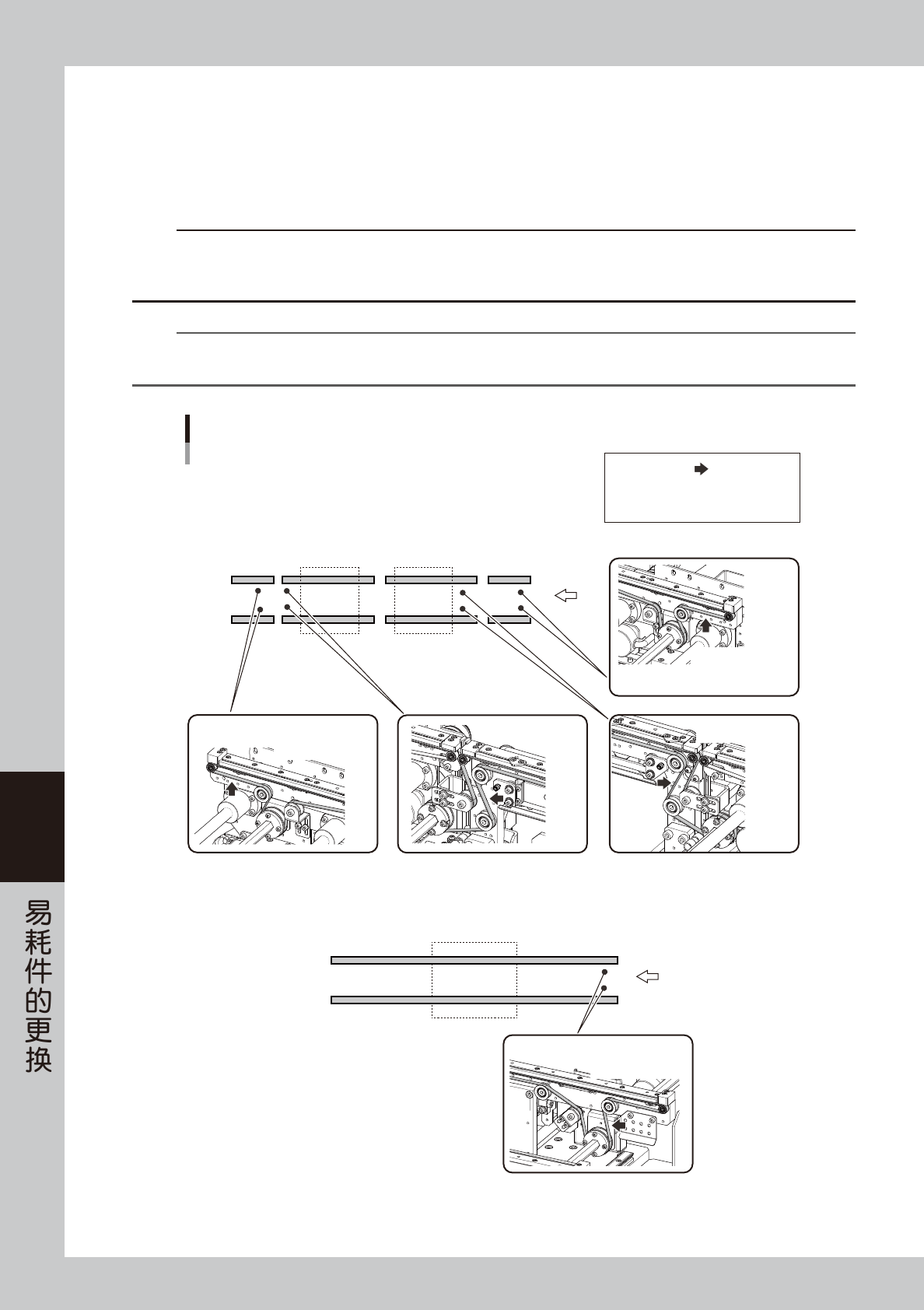

本机传送带的张力测定位置与张力规格如下图所示。
请根据需要，使用张力计测定并调节。
传板方向
传送带：张力的测定位置与张力规格
YSM20
传板方向
■ 双段传送台机型
STD : 425 - 475 Hz
EXT : 100 - 120 Hz
■ 单轨机型
STD : 490 - 540 Hz
STD : 490 - 540 Hz
STD : 425 - 475 Hz
EXT : 100 - 120 Hz
STD : 420 - 460 Hz
EXT : 420 - 460 Hz
W1
W2W3
W4
张力测定位置：
STD ：标准传送轨的传送带张力规格
EXT ：加长传送轨的传送带张力规格
55631-N2-10
6-19
6

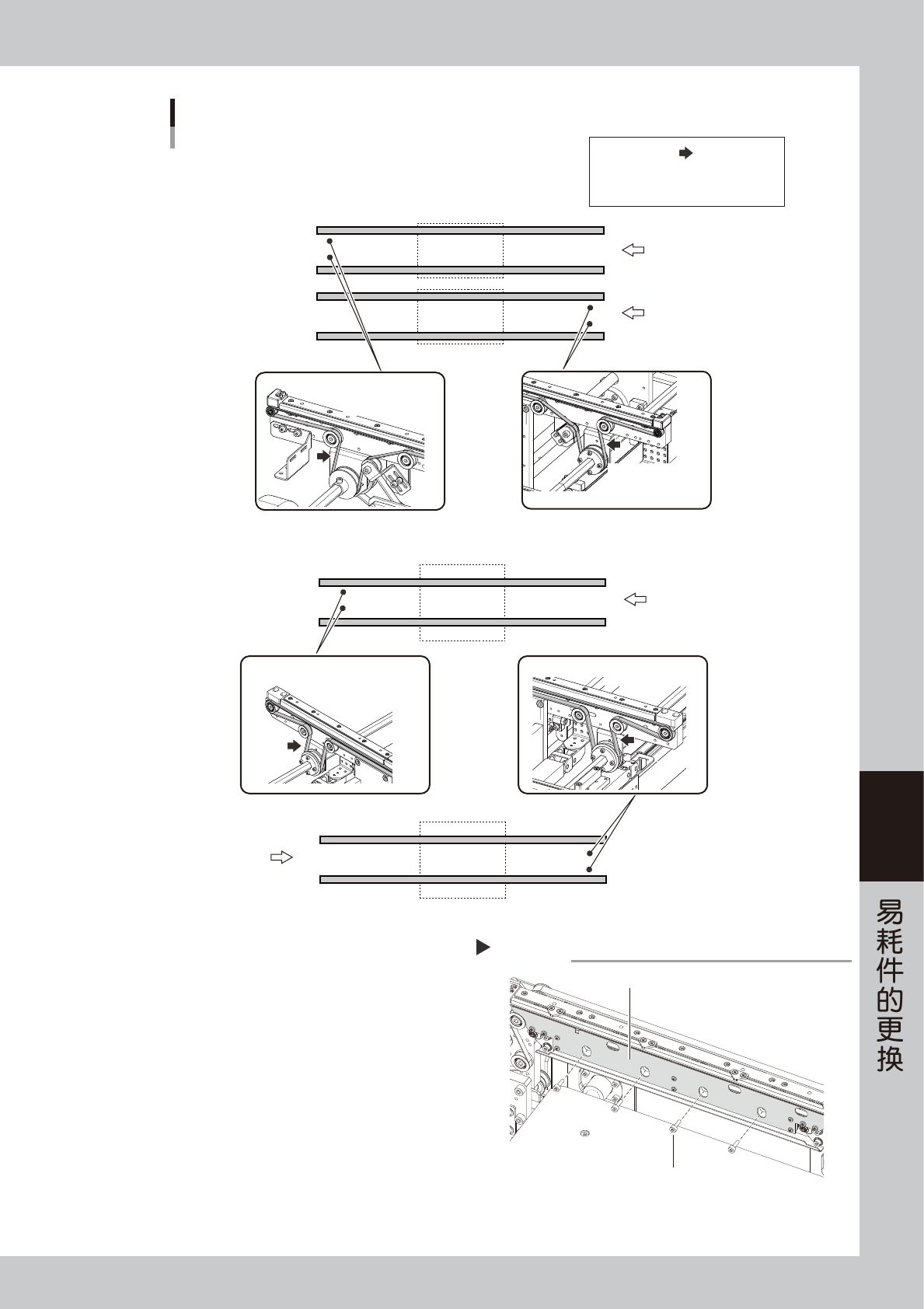

传送带：张力的测定位置与张力规格
YSM20W
传板方向
■ 双轨机型
轨道 1
轨道 2
STD : 420- 460 Hz
EXT : 420 - 460 Hz
■ 单轨机型(传送重型基板)
STD : 420- 460 Hz
EXT : 420 - 460 Hz
STD : 274-334 Hz STD : 274-334 Hz
传板方向
传板方向
张力测定位置：
STD ：标准传送轨的传送带张力规格
EXT ：加长传送轨的传送带张力规格
55635-N2-00
9
安装基板固定夹。
1. 将基板固定夹嵌入原位之后，用内六角扳手 (3)
拧紧基板固定夹的 4 处固定螺栓。
2. 取出垫在顶板上的方巾。
55632-N2-00
安装基板固定夹
Step 9
基板固定夹
固定螺栓(4处)
6-20
6
0
确认传送带的安装状态。
1. 确认基板固定夹顶面的位置是否在低于传送带
传送面约 0.5mm 的位置。
2. 关闭贴片机的安全机盖，解除紧急停机状态。
使用一次性换料车的机型，需将料车安装在贴
片机上。
3. 按 [ 装置 ] -“传送装置”画面的传送带驱动按钮，
使传送带转动，确认传送带的转动状态。
4. 若传送带的转动不顺畅或过于挠曲时，需调节
张紧器 ( 带轮托架、带轮 ) 的位置，并再次使
传送带转动确认状态。
56602-N2-00
c
注意
若传送带传送面与基板固定夹顶面之间几乎没有高差时，易
发生传板错误。此时，请与销售代理商或直接与本公司联系。
确认传送带的安装
Step 10
传送带驱动按钮
■ 确认传送带的转动
左 右
低速 左 低速 右
左 右
低速 左 低速 右
0.5 mm
基板固定夹
传送带
