附录 目录 1. 机器规格 A-1 1.1 气压调节部 A-1 1.2 电源连接部 A-2 1.3 机器间输入、输出用接口 A-3 1.3.1 PREVIOUSINTERFACE A-3 1.3.2 NEXTINTERFACE A-4
6-20
6
0

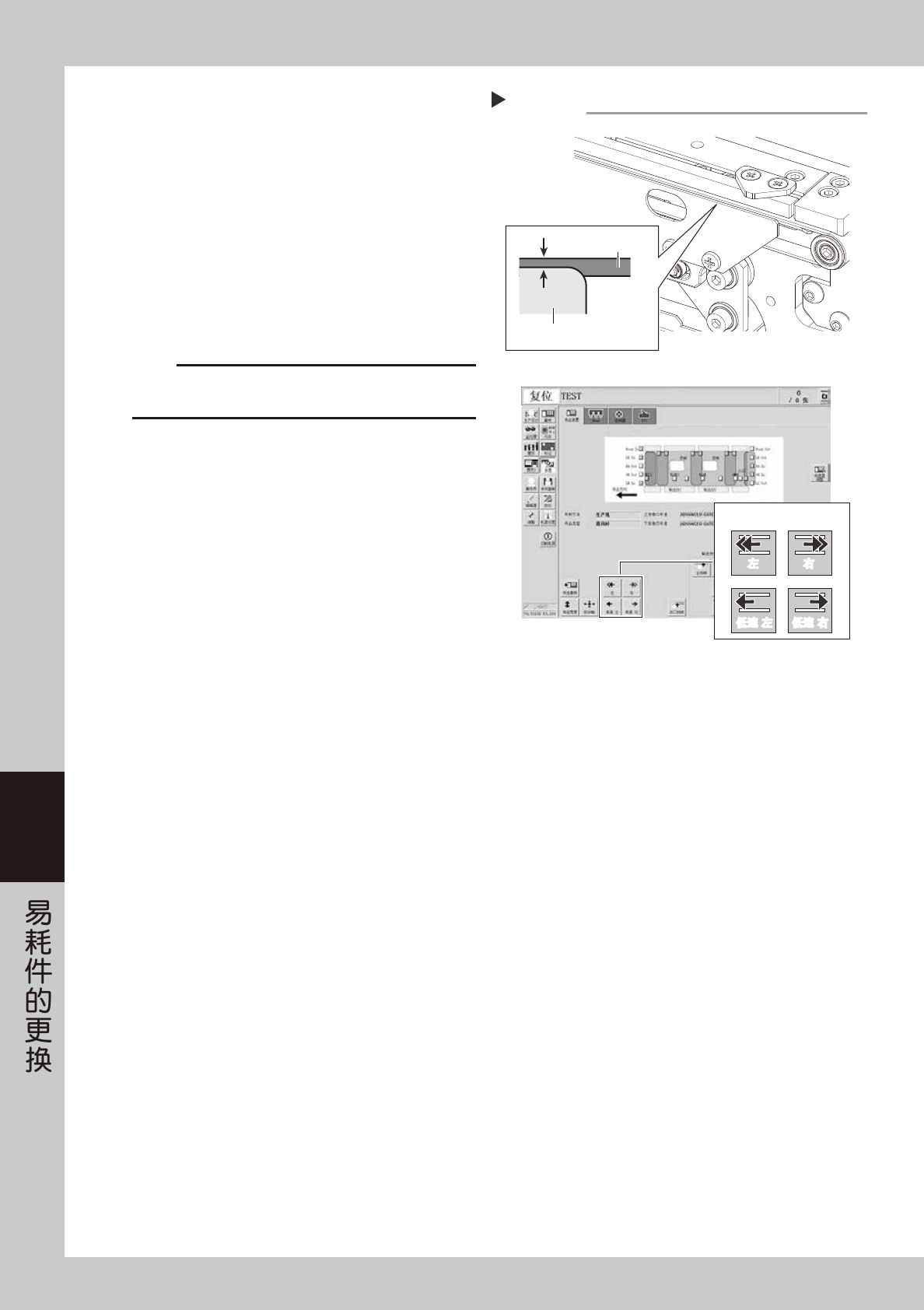

确认传送带的安装状态。
1. 确认基板固定夹顶面的位置是否在低于传送带
传送面约 0.5mm 的位置。
2. 关闭贴片机的安全机盖，解除紧急停机状态。
使用一次性换料车的机型，需将料车安装在贴
片机上。
3. 按 [ 装置 ] -“传送装置”画面的传送带驱动按钮，
使传送带转动，确认传送带的转动状态。
4. 若传送带的转动不顺畅或过于挠曲时，需调节
张紧器 ( 带轮托架、带轮 ) 的位置，并再次使
传送带转动确认状态。
56602-N2-00
c
注意
若传送带传送面与基板固定夹顶面之间几乎没有高差时，易
发生传板错误。此时，请与销售代理商或直接与本公司联系。
确认传送带的安装
Step 10
传送带驱动按钮
■ 确认传送带的转动
左 右
低速 左 低速 右
左 右
低速 左 低速 右
0.5 mm
基板固定夹
传送带
A-1
A
1.机器规格

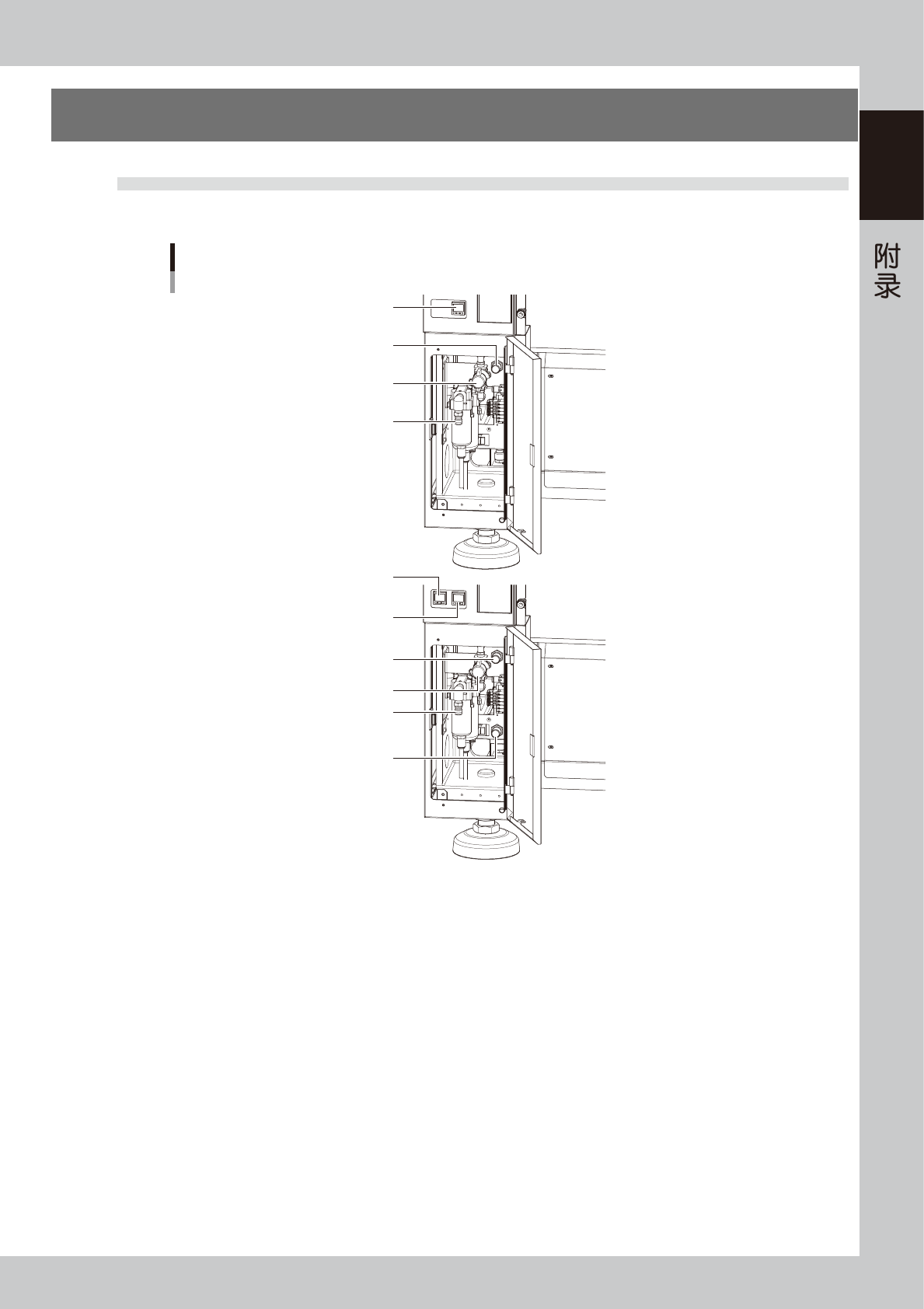

1.1 气压调节部
贴片机正面左下侧盖板内，装有向贴片机气动部供给压缩空气的气压调节部。气压调节部需设置为如下所示的值。
气压调节部
A工作台用气压表
[供气/排气]开关
B工作台用气压调节器
单梁机型
气源连接部
双梁机型
气压表
气压调节器
B工作台用气压表
A工作台用气压调节器
[供气/排气]开关
气源连接部
55A00-N2-00
■ 供给气压
供给气压，是指供给本贴片机的通过气压调节器进行气压设定之前的气源压力。
请在下列范围内供给。
Z:LEX(YSM20、YSM20W) ：0.45MPa 〜 0.70MPa
■ 气压表
一般以绿色显示，如果气压达到上限或下限 ( 即，检出气压下降 ) 时 , 会报错变为红色显示。
■ 设定气压与气压的上下限值
设定气压 ：0.40MPa(±0.01)
( 达到上限 0.45MPa 时报错变为红色显示 )
下限气压 ：0.33MPa
■ [供气/排气]开关
向右旋转此开关，可以切断供气。此外还可以排出气路内的残留气体。
■ 气源连接部
请与装有日东工器快速接头 40SH 的内径在 8mm 以上的空气软管连接，并使用通过空气干燥器和空气过滤器净化过的压缩
空气。
