A-3 A 1.3 机器间输入、输出用接口 传递下游机和上游机要求传入传出基板、运行状态等信号，由贴片机背面的 NEXT INTERFACE 和 PREVIOUS INTERFACE 接口完成。 NEXT INTERFACE 接口与下游机连接、 PREVIOUS INTERFACE 接口与送板机等上游机连接。 以标准形式右→左传送基板的贴片机，背面右下方面板内装有 PREVIOUS INTERFACE 接口，背面左下方面板内装 有 NE…

100%1 / 178
A-2
A

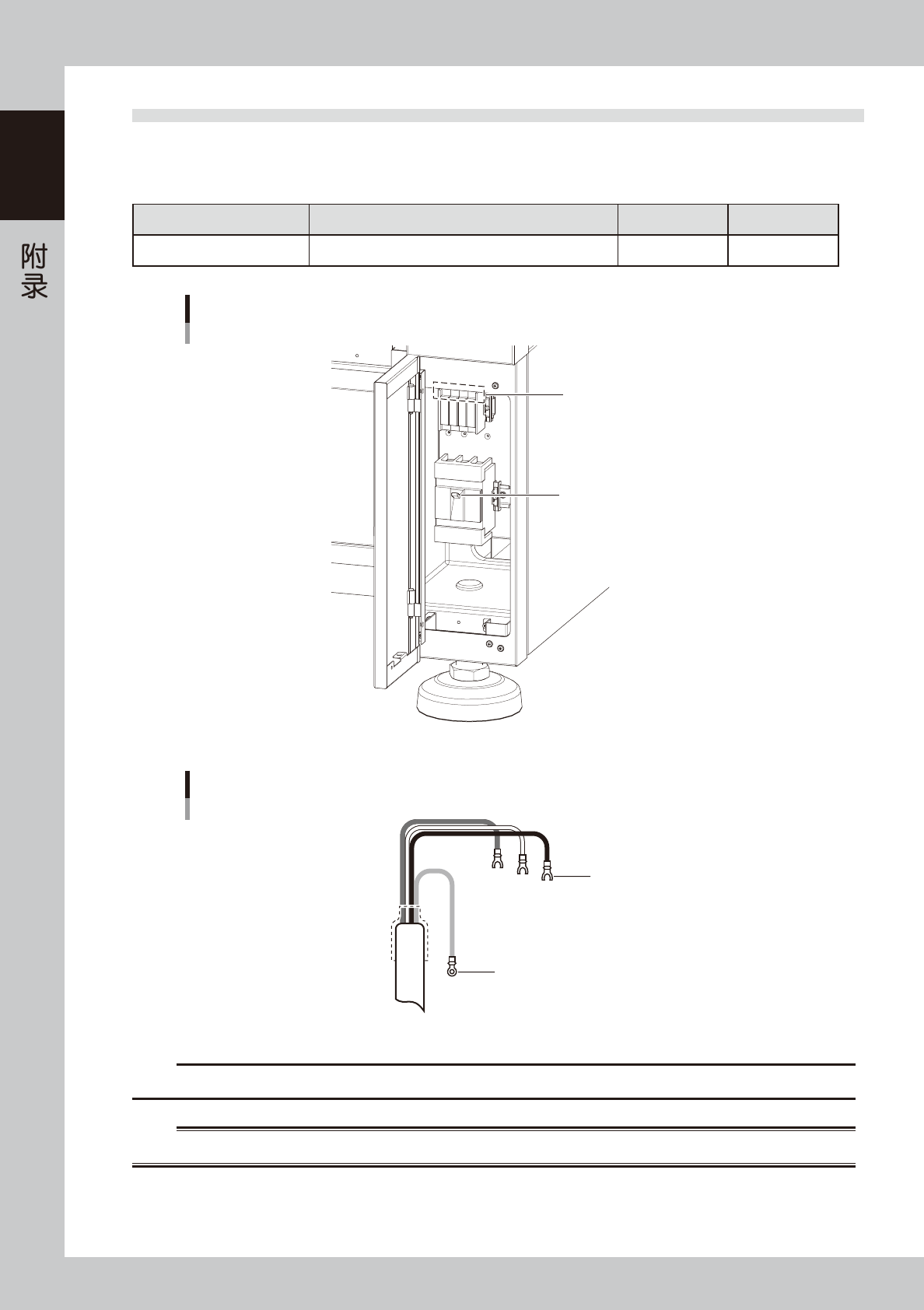

1.2 电源连接部
电源连接部在贴片机正面右下侧盖板内。如下图所示，将电源线的电源输入端子 L1、L2、L3 和接地端子 (PE) 连
接在电源端子台上。
■ 电源规格
贴片机名 电源 频率 电源功率
Z:LEX
(
YSM20、YSM20W
)
三相交流
200/208/220/240/380/400/416V
(
±10%
)
50/60Hz 13.9kVA
电源输入端子 (L1、L2、L3)、接地端子 (PE）
主电源断路器
电源输入端子
55A01-N2-00
圆形压接端子
绝缘外被加工的压接端子
电源线加工例
L2
L3
PE
L1
L=100
55A02-N2-00
c
注意
请务必使用导体横截面积为 10mm
2
以上的电源线。
w
警告
为防止触电事故的发生，连接电源线时请务必确认总电源已经切断之后再进行。此外，还务必给贴片机接地。
A-3
A

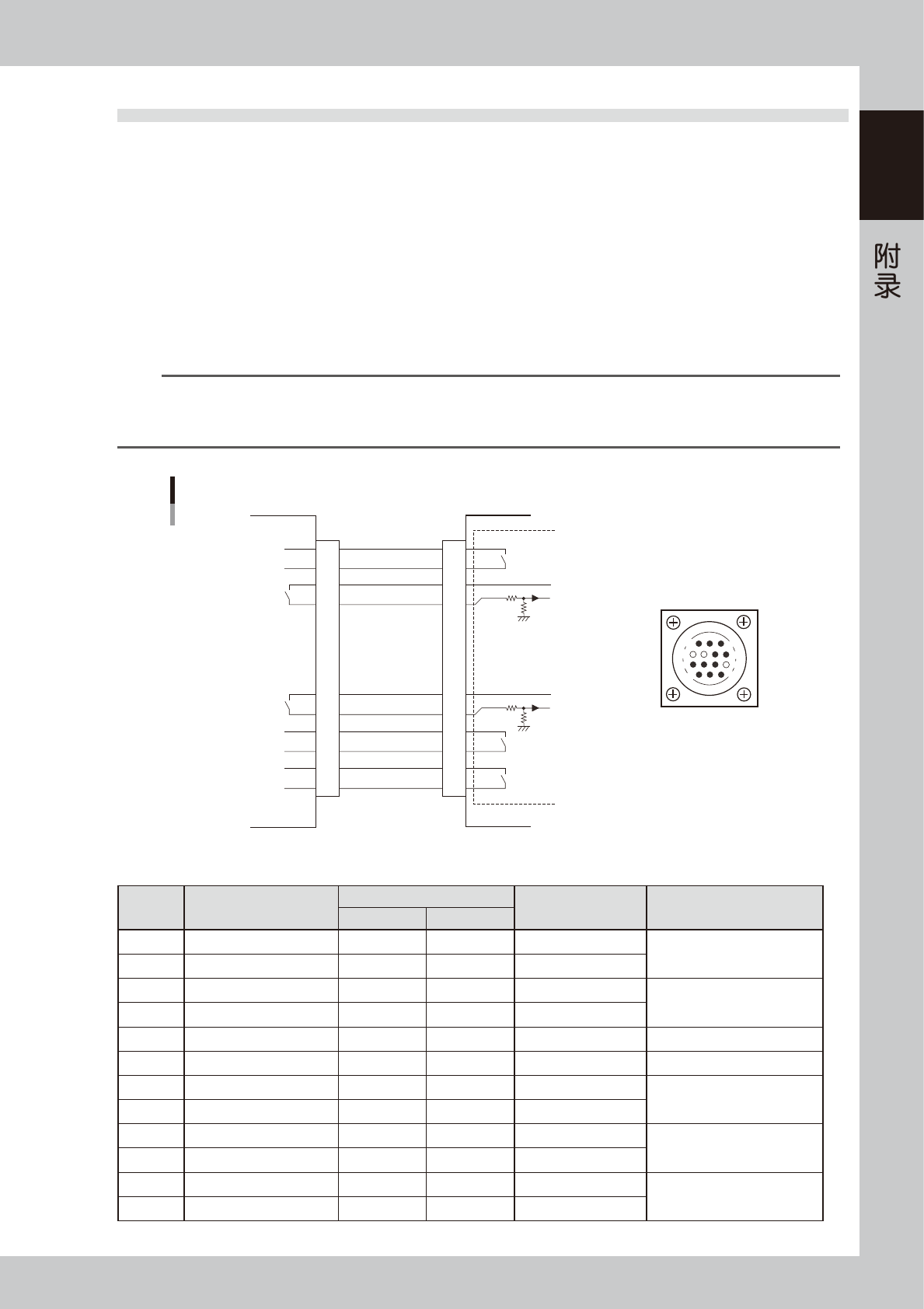

1.3 机器间输入、输出用接口
传递下游机和上游机要求传入传出基板、运行状态等信号，由贴片机背面的 NEXT INTERFACE 和 PREVIOUS
INTERFACE 接口完成。NEXT INTERFACE 接口与下游机连接、PREVIOUS INTERFACE 接口与送板机等上游机连接。
以标准形式右→左传送基板的贴片机，背面右下方面板内装有 PREVIOUS INTERFACE 接口，背面左下方面板内装
有 NEXT INTERFACE 接口。
1.3.1 PREVIOUS INTERFACE
只要符合下列 1 〜 3 的条件，便开始传入基板 ( 选择 ADVANCED GATE 时 )。
1.本机处于可传入基板的状态 ( 轨道 1BUSYOUT[T0100035] ∶ ON、轨道 2BUSYOUT[T0100040] ：ON)
2.从上游机输入了传入基板的信号 ( 轨道 1BAIN[N0100416] ∶ ON、轨道 2BAIN[N0100420] ：ON)
3.从上游机输入了正在自动运行的信号 ( 轨道 1URIN[N0100417] ∶ ON、轨道 2URIN[N0100421] ：ON)
n
要点
· 基板传入过程中，如果上游机切断了 (OFF 状态 ) 正在自动运行的信号 (UR IN) 时，暂时停止传入基板。
· 判断传入的基板已经通过进口传感器后，切断 BUSY OUT 信号 (OFF 状态 )。
· BUSY OUT 和 BA IN 信号都被切断时 (OFF 状态 )，结束传入基板。
输入 正在传入基板的信号
输出 要求传出基板的信号
输出 正在自动运行的信号
输入 正在自动运行的信号
输入 基板正在机器间待机的信号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
7
12
4
8
1
14
11
3
BUSY OUT
(LANE 1:T0100035)
(LANE 2:T0100040)
+24V
+24V
LR OUT
(LANE 1:T0100034)
(LANE 2:T0100037)
UR IN
(LANE 1:N0100417)
(LANE 2:N0100421)
BA IN
(LANE 1:N0100416)
(LANE 2:N0100420)
LE OUT
(LANE 1:T0100036)
(LANE 2:T0100041)
I/O BOARD
PREVIOUS INTERFACE 电路
本机 PREVIOUS INTERFACE
上游机
PREVIOUS INTERFACE
接口
AMP 206043-1
(14针连接器)
55A03-N2-00
■ 传送基板的信号 (PREVIOUS INTERFACE)
针编号 信号名
地址
输入输出信号 信号内容
轨道 1 轨道 2
*1
1 BUSY OUT T0100035 T0100040 继电器触点输出
输出正在传入基板的信号
2 BUSY OUT T0100035 T0100040 继电器触点输出
3 +24V 共模输入范围 (+24V)
输入要求传出基板的信号
4 BA IN N0100416 N0100420 电压输入
5 空脚 ( 有仿真针脚 ) ( 防止误插入 )
6~8 空脚
9 +24V 共模输入范围 (+24V)
输入正在自动运行的信号
10 UR IN N0100417 N0100421 电压输入
11 LR OUT T0100034 T0100037 继电器触点输出
输出正在自动运行的信号
12 LR OUT T0100034 T0100037 继电器触点输出
13 LE OUT T0100036 T0100041 继电器触点输出
输出基板正在机器间待机的信号
14 LE OUT T0100036 T0100041 继电器触点输出
*
1
双轨机型用
A-4
A
1.3.2 NEXT INTERFACE
只要符合下列 1 〜 3 的条件，便开始传出基板。
1.本机处于可传出基板的状态 ( 轨道 1BAOUT[T0100031] ∶ ON、轨道 2BAOUT[T0100033] ：ON)
2.从下游机输入了传入基板的信号 ( 轨道 1BUSYIN[N0100410] ∶ ON、轨道 2BUSYIN[N0100413] ：ON)
3.从下游机输入了正在自动运行的信号 ( 轨道 1LRIN[N0100411] ∶ ON、轨道 2LRIN[N0100414] ：ON)
n
要点
· 基板传出过程中，下游机切断了 (OFF 状态 ) 正在自动运行的信号 (LR IN) 时，暂时停止传出基板。
· 判断传出的基板已经通过出口传感器后，切断 BA OUT 信号 (OFF 状态 )。
· BUSY IN 和 BA OUT 信号都被切断时 (OFF 状态 )，结束传出基板。
输出 正在传入基板的信号
输入 要求传出基板的信号
输入 正在自动运行的信号
输出 正在自动运行的信号
输出 基板正在机器间待机的信号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
11
12
7
4
8
3
1
NEXT INTERFACE 电路
NEXT INTERFACE
接口
本机 NEXT INTERFACE
下游机
AMP 206043-1
(14针连接器)
BUSY IN
(LANE 1:N0100410)
(LANE 2:N0100413)
+24V
+24V
UR OUT
(LANE 1:T0100030)
(LANE 2:T0100032)
LR IN
(LANE 1:N0100411)
(LANE 2:N0100414)
+24V
LE IN
(LANE 1:N0100412)
(LANE 2:N0100415)
BA OUT
(LANE 1:T0100031)
(LANE 2:T0100033)
I/O BOARD
GND GND
55A04-N2-00
■ 传送基板的信号 (NEXT INTERFACE)
针编号 信号名
地址
输入输出信号 信号内容
轨道 1 轨道 2
*1
1 +24V 共模输入范围 (+24V)
输入正在传入基板的信号
2 BUSY IN N0100410 N0100413 电压输入
3 BA OUT T0100031 T0100033 继电器触点输出
输出要求传出基板的信号
4 BA OUT T0100031 T0100033 继电器触点输出
5 空脚
6 空脚
(
有仿真针脚
)
( 防止误插入 )
7 GND
8 空脚
9 UR OUT T0100030 T0100032 继电器触点输出
输出正在自动运行的信号
10 UR OUT T0100030 T0100032 继电器触点输出
11 +24V 共模输入范围 (+24V)
输入正在自动运行的信号
12 LR IN N0100411 N0100414 电压输入
13 +24V 共模输入范围 (+24V)
输入基板正在机器间待机的信号
14 LE IN N0100412 N0100415 电压输入
*
1
双轨机型用
