1.3.2 NEXT INTERFACE
只要符合下列 1 〜 3 的条件，便开始传出基板。
1.本机处于可传出基板的状态 ( 轨道 1BAOUT[T0100031] ∶ ON、轨道 2BAOUT[T0100033] ：ON)
2.从下游机输入了传入基板的信号 ( 轨道 1BUSYIN[N0100410] ∶ ON、轨道 2BUSYIN[N0100413] ：ON)
3.从下游机输入了正在自动运行的信号 ( 轨道 1LRIN[N0100411] ∶ ON、轨道 2LRIN[N0100414] ：ON)
n
要点
· 基板传出过程中，下游机切断了 (OFF 状态 ) 正在自动运行的信号 (LR IN) 时，暂时停止传出基板。
· 判断传出的基板已经通过出口传感器后，切断 BA OUT 信号 (OFF 状态 )。
· BUSY IN 和 BA OUT 信号都被切断时 (OFF 状态 )，结束传出基板。
输出 正在传入基板的信号
输入 要求传出基板的信号
输入 正在自动运行的信号
输出 正在自动运行的信号
输出 基板正在机器间待机的信号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
11
12
7
4
8
3
1

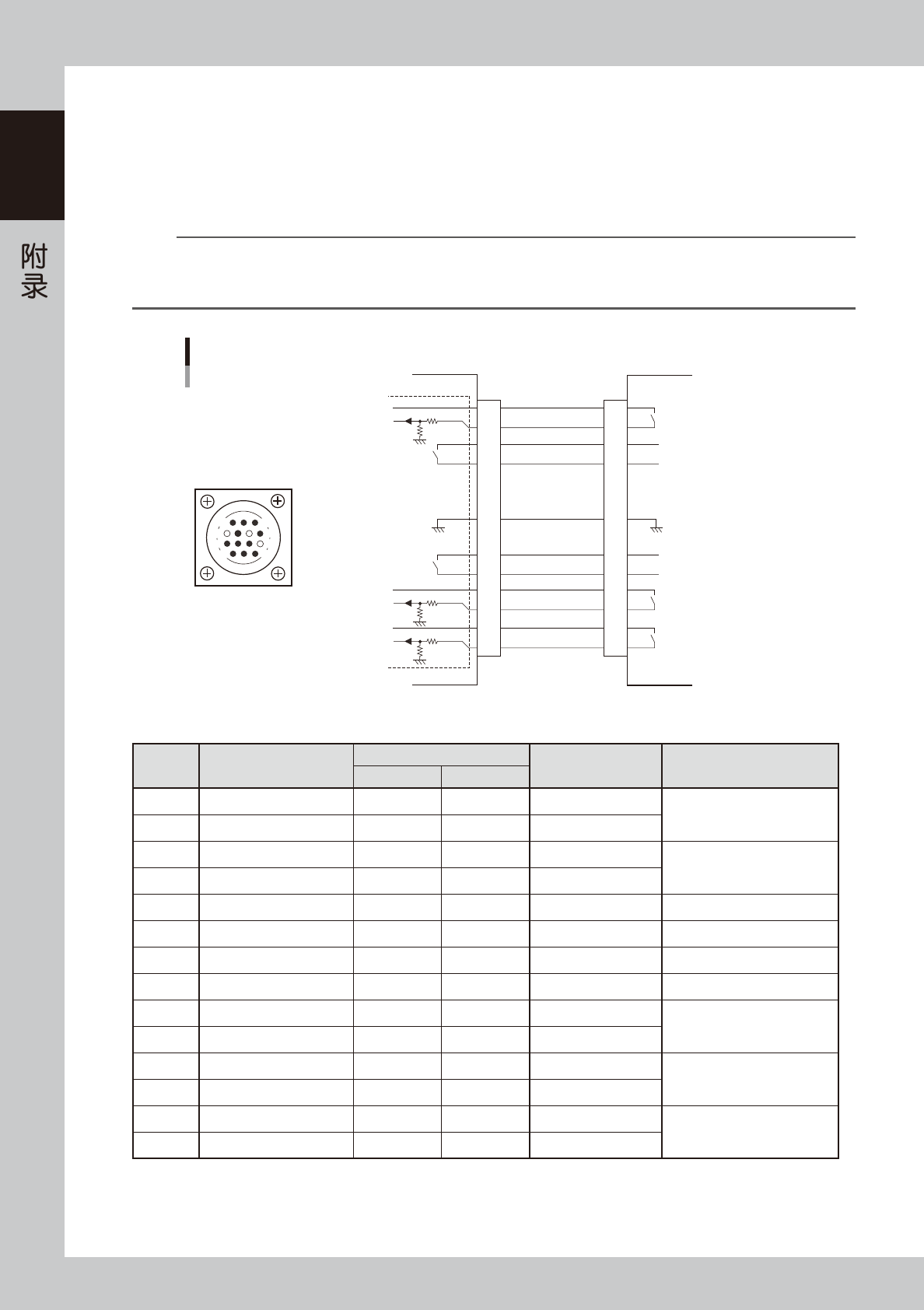

NEXT INTERFACE 电路
NEXT INTERFACE
接口
本机 NEXT INTERFACE
下游机
AMP 206043-1
(14针连接器)
BUSY IN
(LANE 1:N0100410)
(LANE 2:N0100413)
+24V
+24V
UR OUT
(LANE 1:T0100030)
(LANE 2:T0100032)
LR IN
(LANE 1:N0100411)
(LANE 2:N0100414)
+24V
LE IN
(LANE 1:N0100412)
(LANE 2:N0100415)
BA OUT
(LANE 1:T0100031)
(LANE 2:T0100033)
I/O BOARD
GND GND
55A04-N2-00
■ 传送基板的信号 (NEXT INTERFACE)
针编号 信号名
地址
输入输出信号 信号内容
轨道 1 轨道 2
*1
1 +24V 共模输入范围 (+24V)
输入正在传入基板的信号
2 BUSY IN N0100410 N0100413 电压输入
3 BA OUT T0100031 T0100033 继电器触点输出
输出要求传出基板的信号
4 BA OUT T0100031 T0100033 继电器触点输出
5 空脚
6 空脚
(
有仿真针脚
)
( 防止误插入 )
7 GND
8 空脚
9 UR OUT T0100030 T0100032 继电器触点输出
输出正在自动运行的信号
10 UR OUT T0100030 T0100032 继电器触点输出
11 +24V 共模输入范围 (+24V)
输入正在自动运行的信号
12 LR IN N0100411 N0100414 电压输入
13 +24V 共模输入范围 (+24V)
输入基板正在机器间待机的信号
14 LE IN N0100412 N0100415 电压输入
*
1
双轨机型用
点检表
序列号 No ：
本点检表总括日常点检〜每月需点检的项目 ( 选配除外 )。
请复制本页使用。
关于点检的详细内容以及点检频率为 2 个月以上的点检项目，
在前述正文的各章中有详细介绍。
部位 项目 对象 点检、作业内容
每周 ( 月／日 ) 每月 修理、更换
／ ／ ／ ／ ／ ／ ／
贴装头部 HM / FM
吸嘴
前端部
目视检查吸嘴前端。若有脏污，请使用清洁吸嘴前端用胶带 ( 随机附件 ) 粘除吸嘴
吸料面 ( 前端部 ) 的脏污。
回弹部
用手指按压吸嘴前端检查回弹状态。
若回弹不良，需要进行拆卸、清洁并加油。
吸嘴孔
每月以及吸嘴在开放状态下真空级别 NG 时，需要对吸嘴孔进行清洁。
使用喷气工具与清洁吸嘴孔用钢丝等清洁吸嘴孔。
弹簧片 ( 滚轮锁 ) 吸嘴安装状态
用手装卸吸嘴，检查弹簧片 ( 滚轮锁 ) 的夹持力度，弹簧片是否有变形或磨损。
若有，更换弹簧片。
X、Y 轴
X 轴
滚珠丝杆
用干无尘擦拭纸等清洁滚珠丝杆。清洁之后，用润滑油枪加入指定的润滑油 (NSL)
并进行暖机运行使润滑油均匀遍布滚珠丝杆。
导轨
用干无尘擦拭纸等清洁导轨。清洁之后，用润滑油枪加入指定的润滑油 (NSL) 并
进行暖机运行使润滑油均匀遍布导轨。
Y 轴
导轨
用干无尘擦拭纸等清洁导轨。清洁之后，用润滑油枪加入指定的润滑油 (NSL) 并
进行暖机运行使润滑油均匀遍布导轨。
线性标尺 检查标尺带是否有脏污。若有脏污，需按照正文 ( 第 2 章 2.2.1) 的清洁方法清洁。
传送部 检查基板用的传感器 感应状态
检查传感器部是否有脏污。若有，请清除。
调节传送宽度，检查传感器的感应是否正常。
识别装置 多视觉相机 保护玻璃
检查多视觉相机的照明保护玻璃上是否粘附有尘屑。若有，请清除。
若脏污严重，可用干无尘擦拭纸或浸有少量镜头清洁剂的无尘擦拭纸清除。
切带器 切带刀片
切断状态
异响
确认切断空载带时无异响。
确认空料带回收箱内的载带的切断面正常。
* 发生异常时，请与销售代理商或直接与本公司联系。
送料器架
（固定送料器架规格时）
送料器架 送料器架 目视检查送料器架。若有尘屑，请用家用吸尘器 ( 或吸尘工具 ) 等清除。
一次性换料车
送料器架
※1
送料器架
料车夹固部
目视检查送料器架与料车夹固部。
若有尘屑，请用家用吸尘器 ( 或吸尘工具 ) 等清除。
定位部
※1
定位销
擦去一次性换料车侧与贴片机侧的定位部 ( 定位销 ) 的脏污润滑油之后，用棉棒等
涂抹润滑油 (NSL)。
静电消除器
（贴片机主体部的选购件）
放电针 放电针的前端部
切断主控气源之后，用浸有乙醇的棉棒清洁放电针的前端部。清洁之后使其自然
风干。若清洁后仍然发生错误时，请更换放电针。
※1
关于一次性换料车的维护保养详细内容以及托盘交换器的维护保养内容，请参阅别册《Z:LEX 选件手册》。
