1-8
1
2.2 需更换的配件
本书所指需更换的配件是指失去功效 ( 发生故障 ) 会使设备停止运行，但更换之后无需对设备进行调整的配件。
下列配件的更换方法，将在后述的各章节中作详细介绍。
2.2.1 HM 贴装头单元
需更换的配件
HM贴装头 (此图为拆下机盖、拔掉插头与空气软管的图)
清洁用排气电磁阀
排气电磁阀
BIT胶盖
滤芯端盖
控制用电磁阀
BIT
消音器
真空发生器备件
(切削加工型)
真空发生器备件
(成型加工型)
55102-N2-10
名称 配件名 配件编号 备注
排气电磁阀
VALVE KLF-M7152-00X
真空发生器排气用
控制用电磁阀
VALVE KLF-M7153-00X
真空发生器发生真空时用
真空发生器用 BIT
BIT KLW-M7154-00X
建议约 2 年更换 1 次
禁止再利用
BIT 胶盖
BIT CAP KLW-M7156-00X
消音器
MUFFLER KLW-M715A-00X
BIT 胶盖内的消音器
清洁用排气电磁阀
VALVE KLW-M7158-00X
滤芯端盖
FILTER CAP KLW-M7155-00X
真空发生器备件
EJECTOR KLW-M7157-00X
切削加工型
1 个贴装头用 1 个真空发生器
真空发生器备件
EJECTOR KLW-M7157-10X
成型加工型
1 个贴装头用 1 个真空发生器
c
注意
贴片机出厂的时期不同，所装真空发生器 (1 个贴装头用 1 个 ) 的基本构造 ( 切削加工型或成型加工型 ) 也不相同。两种不同构造的
真空发生器不能混用。订购时，请确认您所用贴片机的真空发生器的形状，或向销售代理商或直接与本公司确认。
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
1-9
1

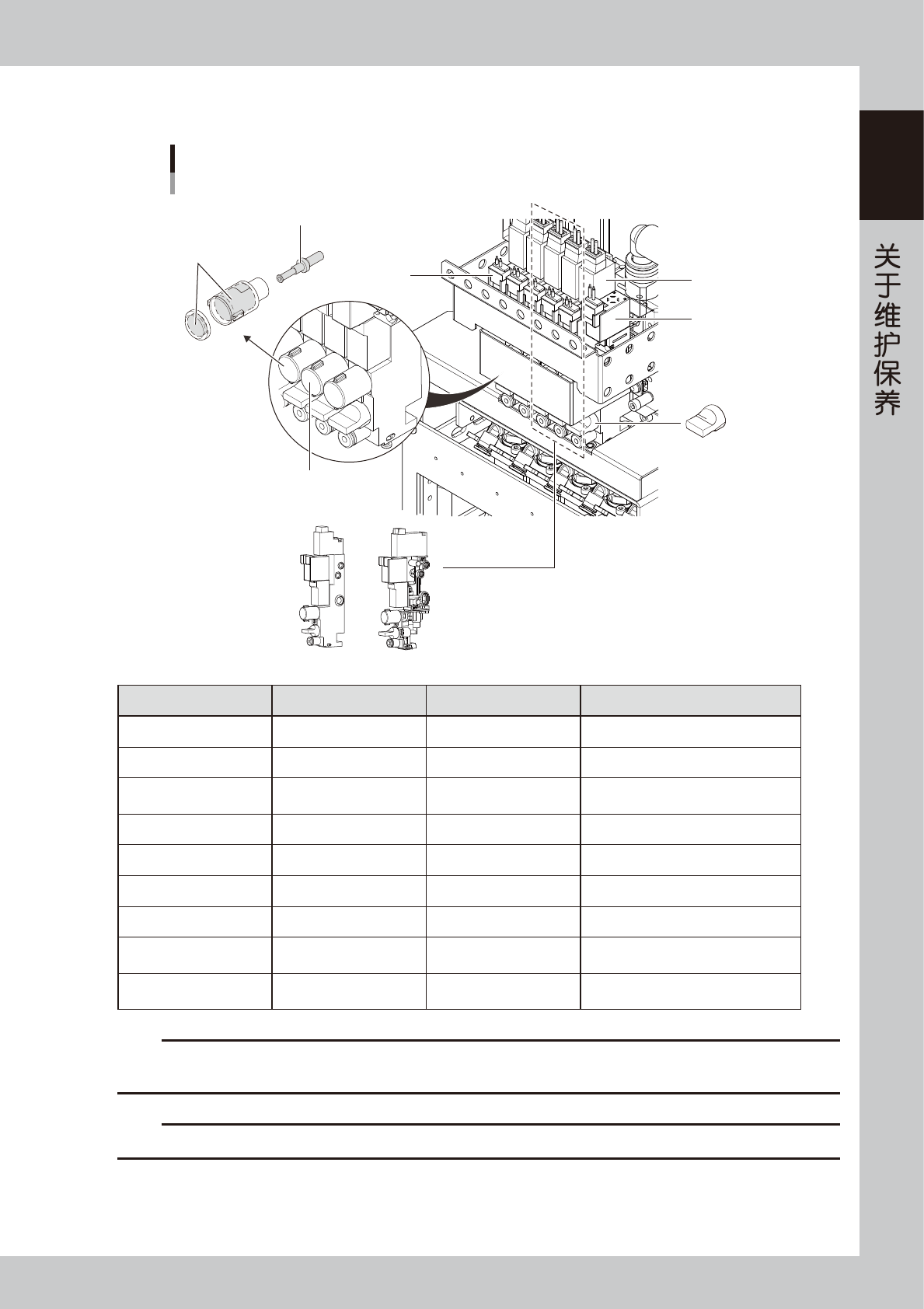

2.2.2 FM 贴装头单元
需更换的配件
FM贴装头 (下图为拆下机盖、拔掉插头、空气软管后的图)
清洁用排气电磁阀
排气电磁阀
控制用电磁阀
BIT胶盖
消音器
BIT
滤芯端盖
真空发生器备件
(切削加工型)
真空发生器备件
(成型加工型)
55103-N2-10
名称 配件名 配件编号 备注
排气电磁阀
VALVE KLF-M7152-00X
真空发生器排气用
控制用电磁阀
VALVE KLF-M7153-00X
真空发生器发生真空时用
真空发生器用 BIT
BIT KLW-M7154-00X
建议约 2 年更换 1 次
禁止再利用
BIT 胶盖
BIT CAP KLW-M7156-00X
消音器
MUFFLER KLW-M715A-00X
BIT 胶盖内的消音器
清洁用排气电磁阀
VALVE KLW-M7158-00X
滤芯端盖
FILTER CAP KLW-M7155-00X
真空发生器备件
EJECTOR KLW-M7157-00X
切削加工型
1 个贴装头用 1 个真空发生器
真空发生器备件
EJECTOR KLW-M7157-10X
成型加工型
1 个贴装头用 1 个真空发生器
c
注意
贴片机出厂的时期不同，所装真空发生器 (1 个贴装头用 1 个 ) 的基本构造 ( 切削加工型或成型加工型 ) 也不相同。两种不同构造的
真空发生器不能混用。订购时，请确认您所用贴片机的真空发生器的形状，或向销售代理商或直接与本公司确认。
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
1-10
1
2.3 维护保养用工具
2.3.1 清洁工具
■ 清洁工具 ( 随机附件 )
清洁工具
随机附件
清洁吸嘴孔用钢丝
清扫送料器架用软刷
清洁吸嘴前端用胶带
55104-N2-00
名称 配件名 配件编号 备注
清洁吸嘴孔用钢丝
NEEDLE ASSY KV8-M8883-A0X
清洁吸嘴前端用胶带
TAPE
,
CLEANER KGT-M8895-00X
双面胶
清扫送料器架用软刷
BRUSH, FEEDER KV7-M8880-20X
软刷用挂钩
HOOK KGA-M13B9-00X
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
n
要点
使用清洁吸嘴前端用胶带 ( 双面胶 ) 之前，请务必先用超声波清洗器 ( 选配 ) 或无水乙醇清洗吸嘴。
