1-15 1 2.4 必备工具 下列工具是进行维护保养时必备的工具。 ■ 工具一览表 ● ： 随机附件○ ： 选购件 名称 用途 十字螺丝刀 大、小 一字螺丝刀 大、小 精密十字螺丝刀 #0 、 #1 ( 更换吸嘴弹簧片、电磁阀时使用 ) 精密一字螺丝刀 更换 O 型圈、卡簧时使用。 内六角扳手 1 套 剪钳 清洁侧面视觉相机内部时，间断捆扎带用。 精密扳手 维护保养花键轴时使用。 ○ 润滑油枪 补充润滑油用 ○ 喷气工具 清洁用…
1-14
1

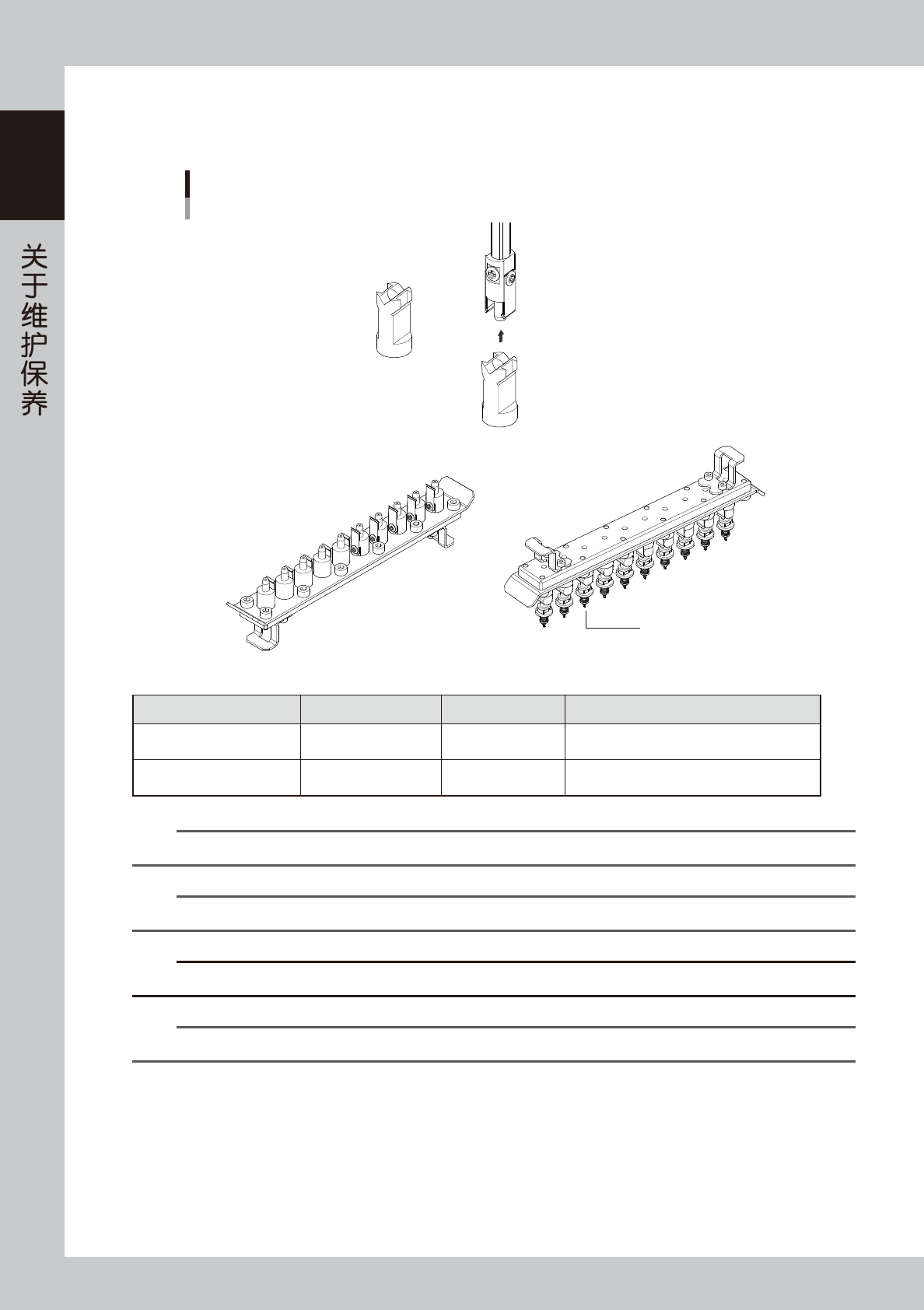

2.3.3 专用工具
■ 专用工具 ( 选购件 )
专用工具
选购件
■ HM贴装头吸嘴弹簧片用安装工具
■ ANC吸嘴装卸工具
未安装吸嘴时的状态
安装了吸嘴时的状态 (朝下)
30X,、31X系列吸嘴
55109-N2-10
名称 配件名 配件编号 备注
吸嘴弹簧片安装工具
TOOL, LEAF SPRING KGS-M8810-00X
使用方法，请参照后述第 6 章“2.1吸嘴弹簧片
的更换”。
ANC 吸嘴装卸工具
NOZZLE TOOL ANC KLW-M88M0-00X
使用方法，请参照后述第 3 章“1.2.4ANC 吸嘴
装卸工具的使用方法”。
n
要点
使用该专用工具，可以更水平对称地安装吸嘴弹簧片。若您选购了该专用工具，安装吸嘴弹簧片时建议您使用该专用工具安装。
n
要点
ANC 吸嘴装卸工具可以同时将最多 10 个吸嘴拆出或放回吸嘴交换站 ( 选配 ) 中。可装卸的对象吸嘴为 30X、31X 系列吸嘴。
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
n
要点
吸嘴弹簧片用安装工具，在 Z:LEX(YSM20、YSM20W) 中为 HM 贴装头专用的工具，但也可以在其它 YAMAHA 贴片机中使用。
1-15
1
2.4 必备工具
下列工具是进行维护保养时必备的工具。
■ 工具一览表
● ：随机附件○ ：选购件
名称 用途
十字螺丝刀 大、小
一字螺丝刀 大、小
精密十字螺丝刀 #0、#1 ( 更换吸嘴弹簧片、电磁阀时使用 )
精密一字螺丝刀 更换 O 型圈、卡簧时使用。
内六角扳手 1 套
剪钳 清洁侧面视觉相机内部时，间断捆扎带用。
精密扳手 维护保养花键轴时使用。
○ 润滑油枪 补充润滑油用
○ 喷气工具 清洁用
○ 超声波清洗器 清洁吸嘴用
● 吸嘴回弹部加油用注油器 加涡轮机油 (VG32) 用
● 清洁吸嘴孔用钢丝 清洁吸嘴孔时使用
○ 吸尘工具 清洁送料器架用
塑料刮片、塑料软刷 清洁传送带导轨部与带轮用
■ 其它工具一览表
● ：随机附件○ ：选购件
名称 用途
擦拭纸 准备无尘的擦拭纸。
方巾 用于防止零部件的遗失、脏污 (
2
张 )。
清洁用酒精 请使用无水乙醇。
纸杯或托盘 清洁花键轴内部时使用。
捆扎带 (100mm、250mm) 清洁侧面视觉相机内部时使用。
○ 棉棒 (15cm) 清洁相机的棱镜与照明等时使用。
○ 镜头清洁剂、擦镜纸 清洁相机照明等时使用。
○ 气吹毛刷 清洁相机照明等时使用。
○ 清洗工具 清洗花键轴内部时使用。
○ HM 贴装头吸嘴弹簧片用安装工具 安装 HM 贴装头的吸嘴弹簧片时使用。
○ ANC 吸嘴装卸工具 可同时将最多 10 个吸嘴从吸嘴交换站中拆出或放回。
■ 安全防护用具
名称 用途
防尘眼镜
使用无水乙醇时或使用喷气工具进行喷气时请务必使用。
防尘口罩
防护手套 涂抹润滑油时，请根据需要使用。
