第 2 章 日常保养项目 目录 作业前 2-1 1. 吸嘴状态的检查 2-2 1.1 通过软件系统检查 2-2 1.1.1 吸嘴释放时的真空压力 2-4 1.2 通过目视检查 2-5 2. 送料器架周边的清洁 2-6 3. 切带器的状态确认 2-8
1-15
1
2.4 必备工具
下列工具是进行维护保养时必备的工具。
■ 工具一览表
● ：随机附件○ ：选购件
名称 用途
十字螺丝刀 大、小
一字螺丝刀 大、小
精密十字螺丝刀 #0、#1 ( 更换吸嘴弹簧片、电磁阀时使用 )
精密一字螺丝刀 更换 O 型圈、卡簧时使用。
内六角扳手 1 套
剪钳 清洁侧面视觉相机内部时，间断捆扎带用。
精密扳手 维护保养花键轴时使用。
○ 润滑油枪 补充润滑油用
○ 喷气工具 清洁用
○ 超声波清洗器 清洁吸嘴用
● 吸嘴回弹部加油用注油器 加涡轮机油 (VG32) 用
● 清洁吸嘴孔用钢丝 清洁吸嘴孔时使用
○ 吸尘工具 清洁送料器架用
塑料刮片、塑料软刷 清洁传送带导轨部与带轮用
■ 其它工具一览表
● ：随机附件○ ：选购件
名称 用途
擦拭纸 准备无尘的擦拭纸。
方巾 用于防止零部件的遗失、脏污 (
2
张 )。
清洁用酒精 请使用无水乙醇。
纸杯或托盘 清洁花键轴内部时使用。
捆扎带 (100mm、250mm) 清洁侧面视觉相机内部时使用。
○ 棉棒 (15cm) 清洁相机的棱镜与照明等时使用。
○ 镜头清洁剂、擦镜纸 清洁相机照明等时使用。
○ 气吹毛刷 清洁相机照明等时使用。
○ 清洗工具 清洗花键轴内部时使用。
○ HM 贴装头吸嘴弹簧片用安装工具 安装 HM 贴装头的吸嘴弹簧片时使用。
○ ANC 吸嘴装卸工具 可同时将最多 10 个吸嘴从吸嘴交换站中拆出或放回。
■ 安全防护用具
名称 用途
防尘眼镜
使用无水乙醇时或使用喷气工具进行喷气时请务必使用。
防尘口罩
防护手套 涂抹润滑油时，请根据需要使用。
2-1
2
作业前
原则上，维护保养作业必须在切断设备电源的状态下进行。
但，根据作业内容也有不得不接通设备电源在紧急停机状态下进行的作业。
此时，请务必确认安全并按下急停按钮之后再操作。
此外，根据作业内容，需要移动轴和确认运行动作时，请接通设备电源之后再操作。
此时也请务必确认安全之后再操作。
启动设备时，必须满足下述条件。
■ 运行条件
1.已达到了适当的供给气压。
2.安全机盖已全部关闭。
3.配备一次性换料车时，所有料车都已固定。
4.吸嘴、其它装备已在正常状态下安装完毕。
n
要点
本书中介绍的操作步骤中有“解除贴片机的紧急停机状态”的记述。
这是指“向右转动急停按钮之后按 [READY ( 准备就绪 )] 按钮，使伺服进入使能状态”的意思。

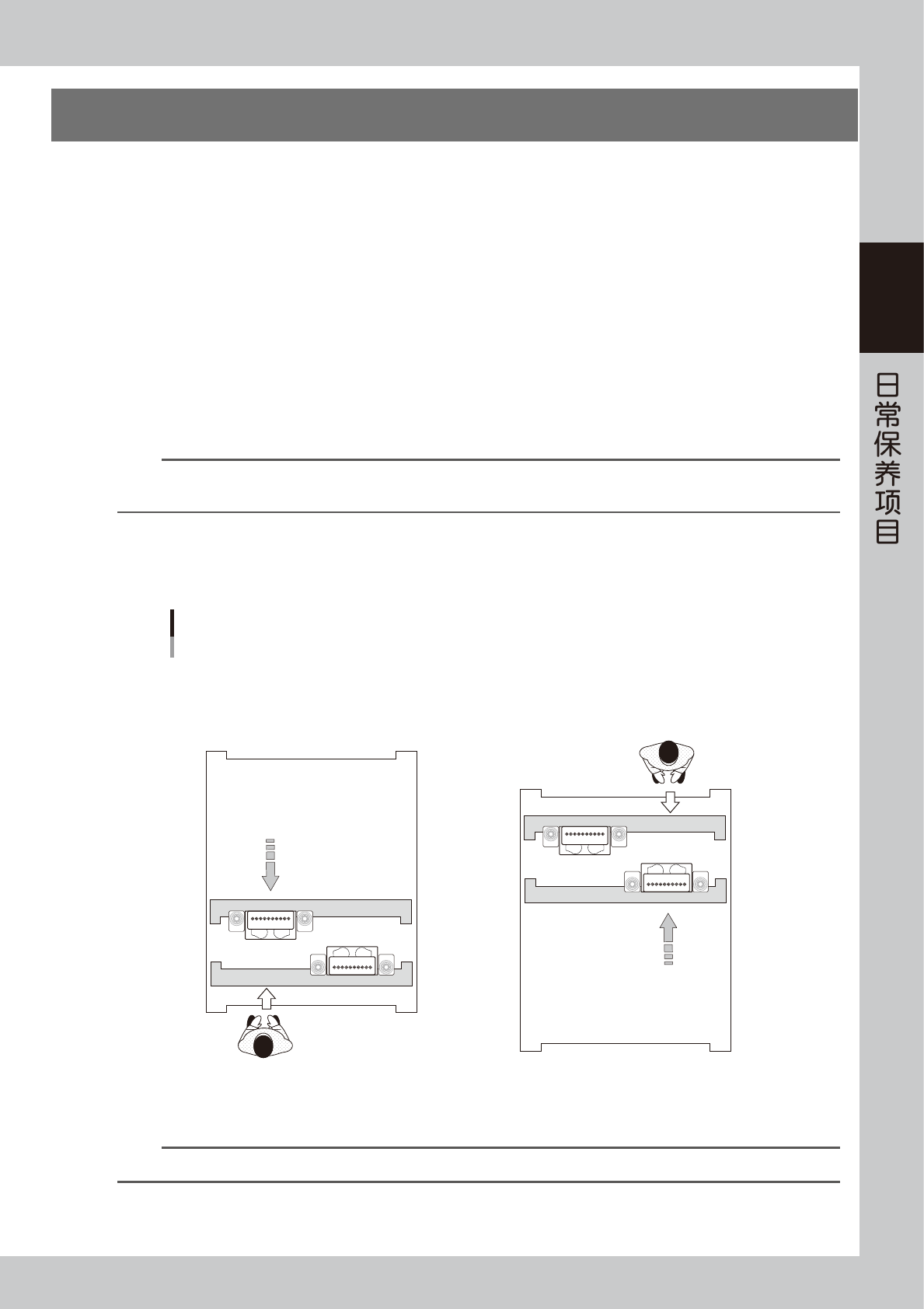

■ 对贴装头单元部进行维护保养时
双梁机型时，为便于操作需将贴片机前侧的贴装头单元移到后侧，后侧的贴装头单元移到前侧。
贴装头单元部
双梁机型 (以前后侧都装配HM贴装头为例)
■ 贴装头单元的维护保养要点
贴片机正面
对后侧的贴装头进行维护保养时 对前侧的贴装头进行维护保养时
贴片机正面
移动贴装头单元
移动贴装头单元
55203-N2-00
55204-KMK-00
n
要点
移动贴装头单元时，只需按“生产设计”画面的 [ 贴装头移至前侧 ] 或 [ 贴装头移至后侧 ] 按钮即可。
