2-4
2
1.1.1 吸嘴释放时的真空压力
下表中的规格值使用的是真空压力值。
受气源与环境的影响，此值会有些许差异。因此，上述规格值仅供参考。
■ 开放状态下的规格值一览表
贴装头类型 吸嘴 开放状态下的规格值 备注
HM 贴装头
Type301A 150 〜 190
标准吸嘴
Type302A 60 〜 110
Type311A 150 〜 190
窄邻接面吸嘴Type312A 130 〜 180
Type313A 40 〜 80
Type303A/Type314A* 40 〜 80
标准、窄邻接面通用吸嘴Type304A/Type315A* 30 〜 60
Type307A/Type318A* 30 〜 60
无吸嘴 30 〜 60
FM 贴装头
Type301A 150 〜 190
标准吸嘴
Type302A 60 〜 110
Type311A 150 〜 190
窄邻接面吸嘴Type312A 130 〜 180
Type313A 40 〜 80
Type303A/Type314A* 40 〜 80
标准、窄邻接面通用吸嘴Type304A/Type315A* 10 〜 40
Type307A/Type318A* 10 〜 40
无吸嘴 10 〜 40
n
要点
有 * 号的吸嘴与其它吸嘴相比吸嘴孔较大，因此若有 * 号的吸嘴超过了上表所示的规格值时，可能贴装头内的气路 ( 花键轴等 ) 有
脏污。
2-5
2
1.2 通过目视检查
目视检查，有 2 种方法。1 种是分别拆下各个贴装头上的吸嘴进行检查的方法，另 1 种是从吸嘴交换站中取出吸
嘴进行检查的方法。

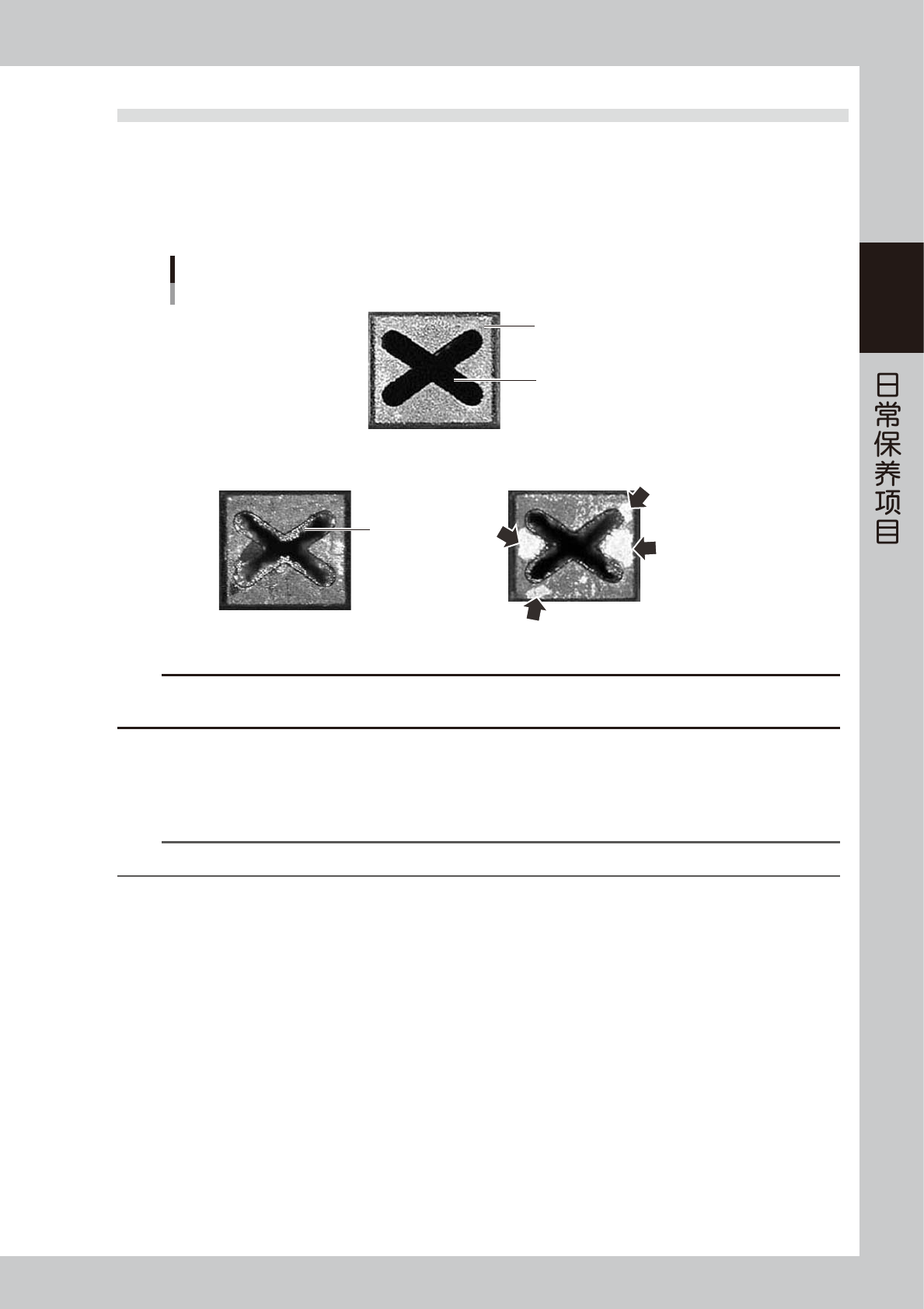

■ 吸嘴检查要点
用放大镜等检查拆下的吸嘴。若吸嘴前端部或吸嘴孔粘附有锡膏或脏污，需清洁吸嘴。
吸嘴前端部
吸嘴孔中粘附有锡膏
吸嘴前端(平面)
粘附有锡膏
吸嘴孔
吸嘴状态的检查要点
◆ 正常状态
NG 吸嘴被堵塞的状态 NG 前端为发亮状态
55200-N2-00
c
注意
如果通过上述检查，发现吸嘴有脏污或堵塞现象时，必须立即清洁吸嘴开口部与前端部。
关于清洁方法，请参阅后述第 3 章“1.2 吸嘴的清洁”。
■ 分别拆下各贴装头上的吸嘴进行检查的方法
1.将贴装头移到便于拆卸的位置之后，用手拆下吸嘴。
2.检查、清洁完吸嘴之后，将吸嘴装回原位。安装时，请勿装错吸嘴的位置并注意吸嘴的朝向。
n
要点
还有更简单的检查方法，不拆卸吸嘴，直接用小镜子等照贴装头上的吸嘴来检查。
■ 从吸嘴交换站中取出吸嘴进行检查的方法
1.按 [ 装置 ]-“Head”画面的 [ 更换吸嘴 ] 按钮，将所有吸嘴放回吸嘴交换站中。
2.按 [ 装置 ]-“Head”画面的 [ 吸嘴交换站开闭器 ] 按钮，打开开闭器，取出吸嘴。
3.检查、清洁吸嘴。
4.将吸嘴放回原位之后，按 [ 吸嘴交换站开闭器 ] 按钮，关闭开闭器。
2-6
2

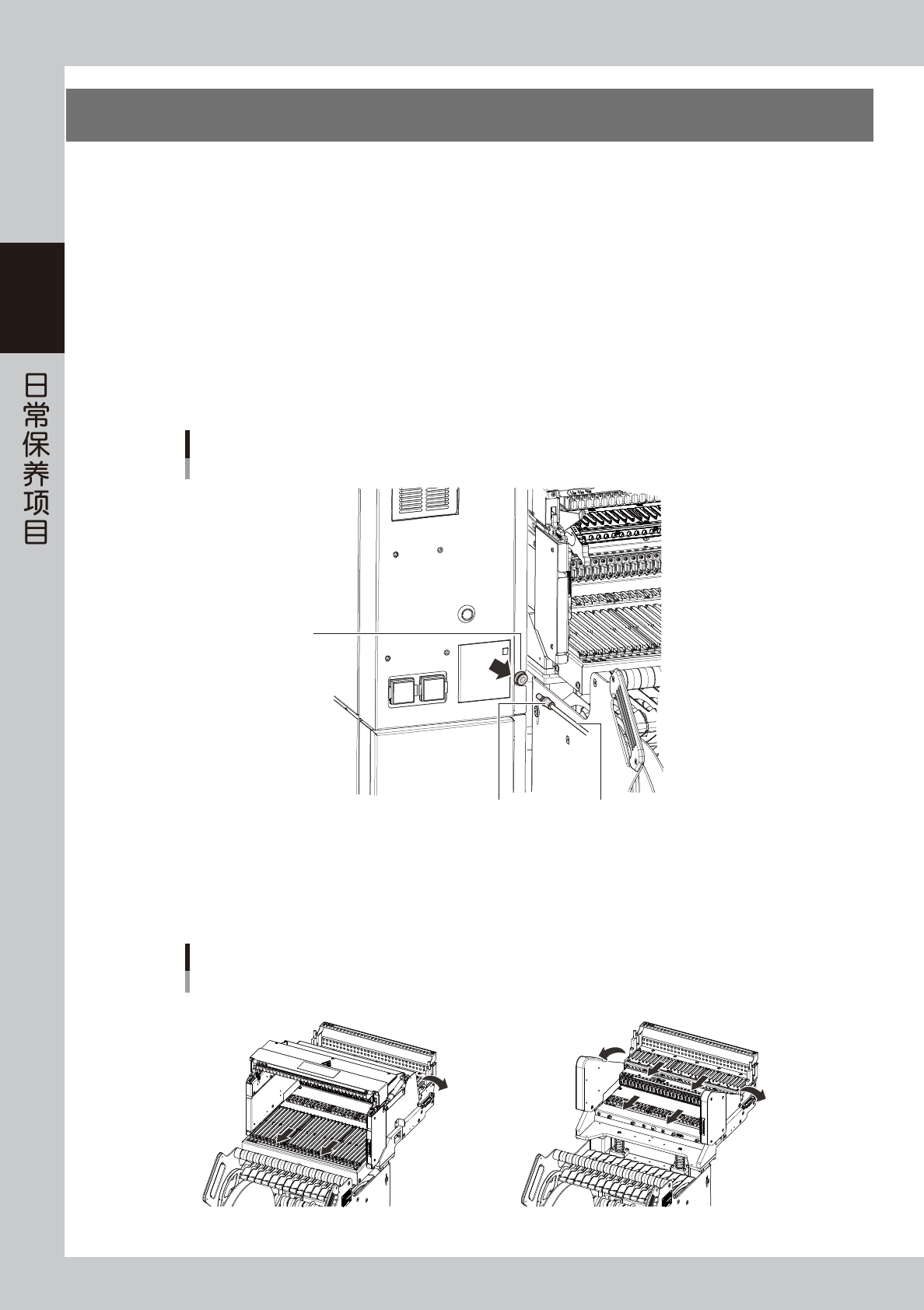

2.送料器架周边的清洁
如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的
重要原因。此外，将一次性换料车安装在贴片机上时，若夹入异物，可能会导致发生通信不良。为此，建议定期
对送料器架周边进行点检与清洁。
■ 使用吸尘器清洁
1.将一次性换料车从贴片机上卸下。
2.使用家用吸尘器吸取芯片以及纸料带等的细小尘屑。
■ 使用吸尘工具清洁
1.将选购件吸尘工具 (KHY-M88V0-A0X) 的空气软管与空气管快速接头 (KLW-M8803-00X) 连接之后，插在贴片机正面左右的
气源插口上。
2.用吸尘工具吸取细小的尘屑。
吸尘工具的空气软管空气管快速接头
气源插口
吸尘工具的连接
以与贴片机正面左侧的气源插口连接为例
55204-N2-10
■ 使用软刷清扫
1.将一次性换料车从贴片机上卸下。
2.用随机附带的清扫送料器架用的软刷沿下图中箭头所示方向清除尘屑。
清扫送料器架
一次性换料车
SS电动送料器用ZS电动送料器用
55201-N2-10
