■ 清洁贴片机侧的料车夹固部 ( 仅限一次性换料车规格的机型 )
1.将一次性换料车从贴片机上卸下。
2.用随机附带的清扫送料器架用的软刷沿下图中箭头所示方向清除尘屑。
清洁料车夹固部

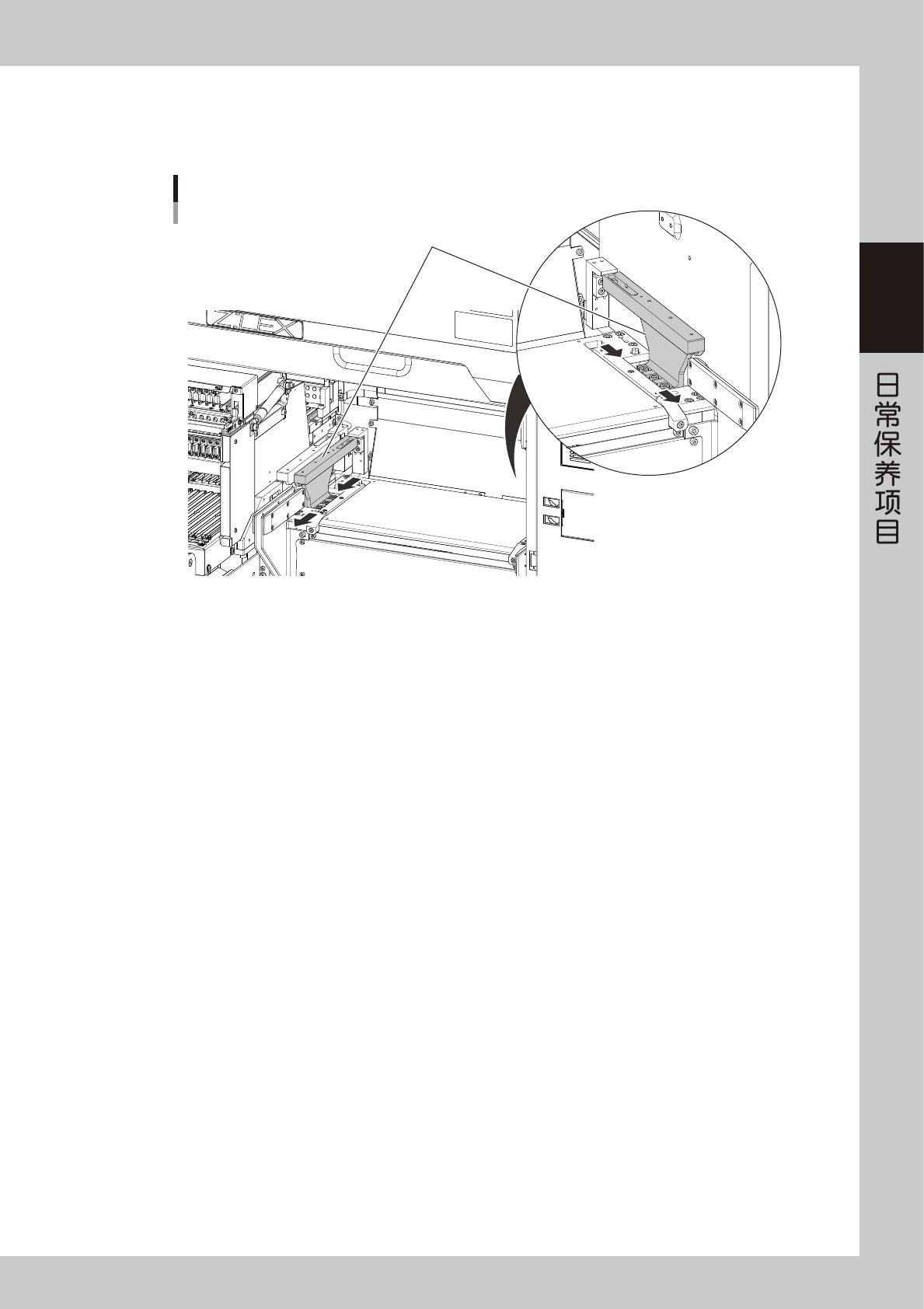

料车夹固部
55205-N2-10
2-8
2
3.切带器的状态确认
贴装元件之后，空载带将会被贴片机内置的切带器自动切断丢弃到空料带回收箱中。若切带器发生故障，未被切
断的空载带可能会在贴片机内的排带槽中堵塞。
因此，建议日常对切带器的状态进行确认。
切带器的状态确认
切带器下侧刀片 (可动侧）
切带器上侧刀片 (固定侧）
空载带
下侧刀片 上侧刀片
55206-N2-00
■ 切带器的日常点检要点
1. 切断空载带时的声响正常吗？
确认切断空载带时的声响是否比平时大，是否夹杂有金属响声等异响。
2. 空料带回收箱内的载带是否已被正确切断了？
废弃空料带回收箱内的载带时，确认载带的切断面。
n
要点
对切带器进行拆卸加油以及更换刀片时，若操作不当会非常危险。因此，需要由专业的保修人员进行。
若发现切带器有异常，请与销售代理商或直接与本公司联系。
