2-8
2
3.切带器的状态确认
贴装元件之后，空载带将会被贴片机内置的切带器自动切断丢弃到空料带回收箱中。若切带器发生故障，未被切
断的空载带可能会在贴片机内的排带槽中堵塞。
因此，建议日常对切带器的状态进行确认。

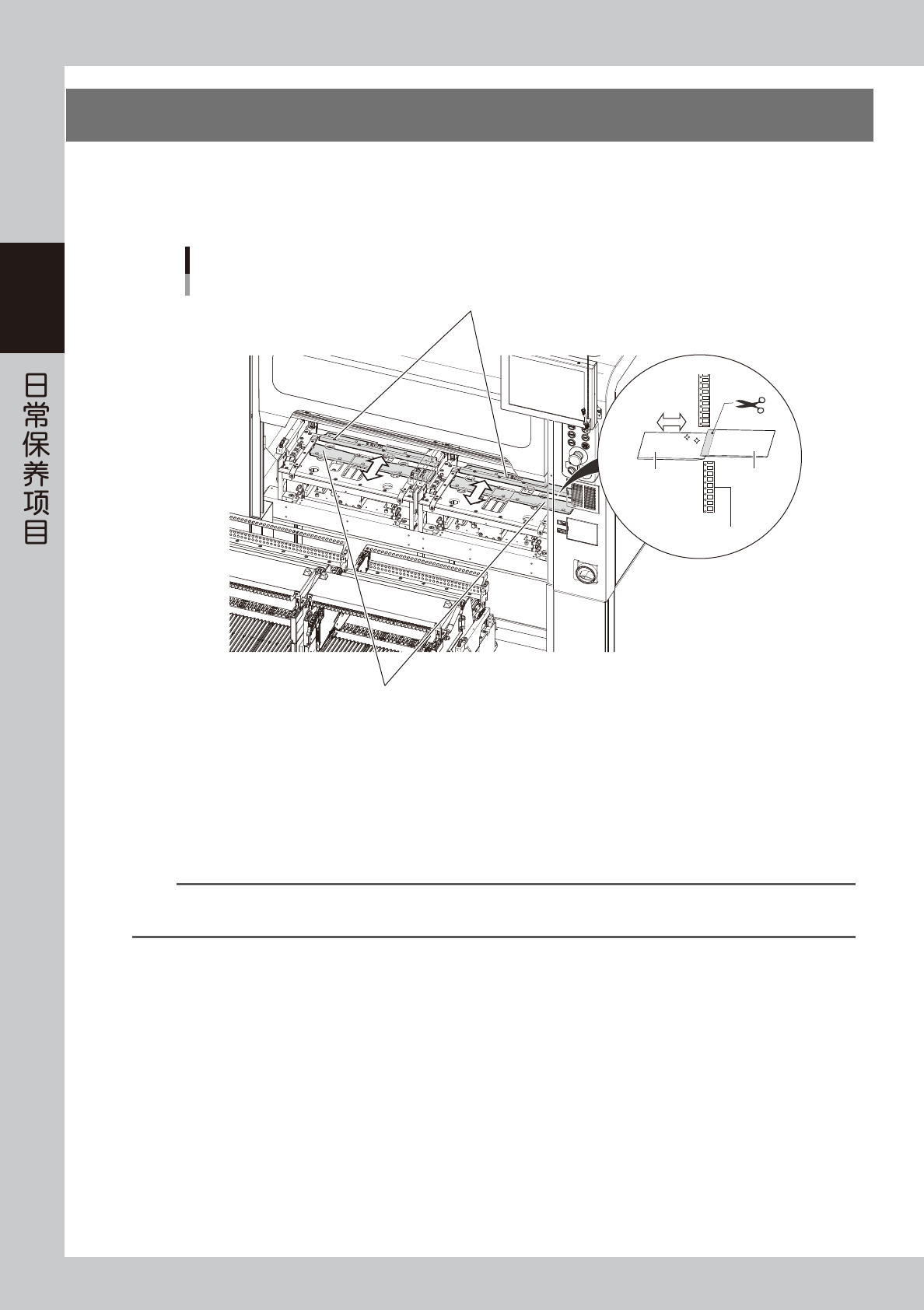

切带器的状态确认
切带器下侧刀片 (可动侧）
切带器上侧刀片 (固定侧）
空载带
下侧刀片 上侧刀片
55206-N2-00
■ 切带器的日常点检要点
1. 切断空载带时的声响正常吗？
确认切断空载带时的声响是否比平时大，是否夹杂有金属响声等异响。
2. 空料带回收箱内的载带是否已被正确切断了？
废弃空料带回收箱内的载带时，确认载带的切断面。
n
要点
对切带器进行拆卸加油以及更换刀片时，若操作不当会非常危险。因此，需要由专业的保修人员进行。
若发现切带器有异常，请与销售代理商或直接与本公司联系。
第 3 章 定期保养项目
目录
1. 每周 3-1
1.1 吸嘴的点检 3-1
1.1.1 回弹部的点检 3-1
1.1.2 吸嘴弹簧片与滚轮锁的点检 3-2
1.2 吸嘴的清洁 3-3
1.2.1 吸嘴回弹部的清洁与加油 3-3
1.2.2 吸嘴孔的清洁 3-4
1.2.3 吸嘴前端部的清洁 3-5
1.2.4 ANC 吸嘴装卸工具的使用方法 3-7
1.3 抓手吸嘴 ( 选配 ) 的清洁与加油 3-10
1.3.1 抓手吸嘴的点检 3-10
1.3.2 抓手吸嘴的清洁与加油 3-10
1.4 多视觉相机照明保护玻璃的清洁 3-12
2. 每月 3-13
2.1 X 轴部 3-14
2.1.1 X 轴滚珠丝杆的清洁与加油 3-14
2.1.2 X 轴导轨的清洁与加油 3-16
2.2 Y 轴部 3-17
2.2.1 Y 轴导轨的清洁、加油与线性标尺的清洁 3-17
2.3 传送部 3-19
2.3.1 检查传送部传感器的状态与动作 3-19
3. 3 个月 3-20
3.1 贴装头空气滤芯的清洁与更换 3-20
3.2 真空发生器的真空压力检查 3-21
3.3 各贴装头的排气电磁阀与清洁用排气电磁阀的检查 3-22
3.4 吸嘴轴前端部的检查 3-24
3.5 Z 轴的点检、清洁与加油 ( HM 贴装头 ) 3-25
3.5.1 花键轴 Z 轴的动作确认 3-25
3.5.2 花键轴表面的检查与清洁 3-25
3.5.3 给花键轴加油 ( 需要时 ) 3-26
3.6 Z 轴滚珠丝杆等的清洁与加油 ( FM 贴装头 ) 3-27
3.7 PU 轴 3-29
3.7.1 PU 轴滚珠丝杆的清洁与加油 3-29
3.8 吸气扇部过滤网的清洁 3-31
3.8.1 过滤网的清洁 (YSM20) 3-31
3.8.2 过滤网的清洁 (YSM20W) 3-32
3.9 贴片机背面的吸气扇过滤网 3-33
3.9.1 过滤网的清洁 3-33
4. 6 个月 3-34
4.1 相机照明装置的清洁 3-34
4.1.1 基准标记识别相机的清洁 3-34
4.1.2 多视觉相机的清洁 3-35
4.1.3 扫描相机的清洁 (HM 贴装头 ) 3-36
4.1.4 侧面视觉相机的简易清洁 (FM 贴装头 ) 3-37
4.2 底座部 3-38
4.2.1 控制箱部用吸气扇过滤网的清洁 3-38
5. 1 年 3-40
5.1 花键轴内的清洗 3-40
5.1.1 HM 贴装头 3-40
5.1.2 FM 贴装头 3-42
5.2 传送带的点检与传送部的清洁 3-44
5.3 W 轴的清洁与加油 3-52
5.3.1 W 轴与 U 轴的清洁与加油 (YSM20 双段输送台机型 ) 3-52
5.3.2 W 轴的清洁与加油 (YSM20、YSM20W 双轨机型 ) 3-57
5.3.3 W 轴的清洁与加油 (YSM20、YSM20W 单轨机型 ) 3-60
5.4 吸嘴轴前端部的清洁 3-63
5.4.1 HM 贴装头的吸嘴轴前端部 3-63
5.4.2 FM 贴装头的吸嘴轴前端部 3-65
5.5 气、雾过滤器 3-67
5.5.1 气、雾滤芯的更换与过滤杯的清洁 3-67
5.6 侧面视觉相机内部的清洁 (FM 贴装头 ) 3-69
6. 2 年 3-73
6.1 真空发生器用 BIT 的更换 3-73
