3-4 3 1.2.2 吸嘴孔的清洁 e 1 拆卸吸嘴。 1. 按急停按钮之后，打开贴片机的正面安全机盖。 2. 从贴装头上拆下吸嘴。 配备吸嘴交换站时，按 [ 装置 ] -“Head”画面 的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站 的开闭器打开之后，取出吸嘴。 2 进行喷气。 1. 拆下吸嘴前端后，从安装端喷气。 2. 装上吸嘴前端后，再次从安装端喷气。 55309-N2-00 c 注意 拆下吸嘴前端时，注意不要使夹簧变形。 …
3-3
3

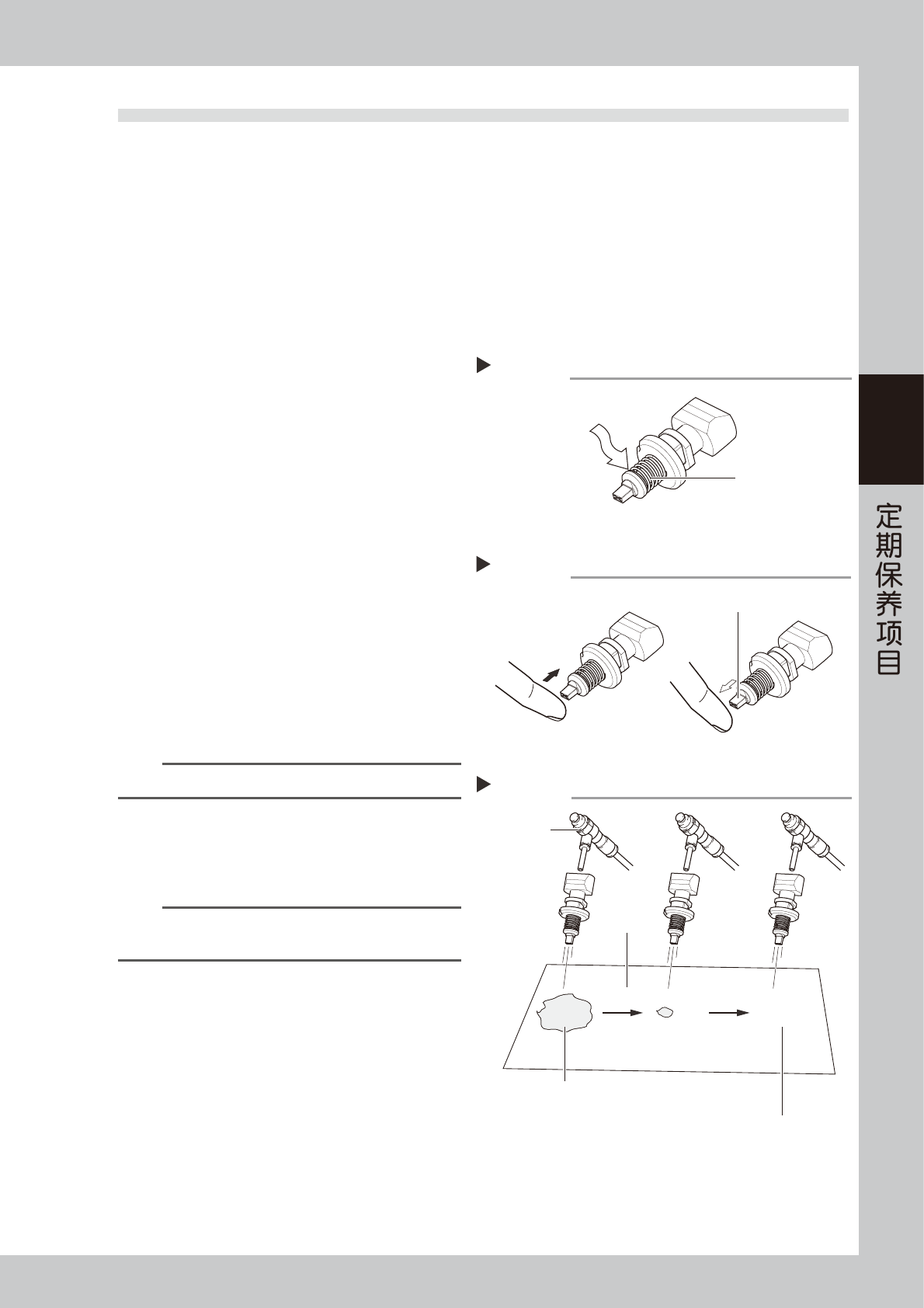

1.2 吸嘴的清洁
下面，介绍 Type30X 系列吸嘴的清洁与加油方法。Type31X 系列吸嘴的清洁、加油方法也与之相同。
1.2.1 吸嘴回弹部的清洁与加油
e
1
拆卸吸嘴。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 从贴装头上拆下吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
清洁回弹部。
在回弹部涂上无水酒精之后，反复进行回弹动作数
次清洁回弹部。清洁完之后，用喷气工具将无水酒
精完全吹干。
3
给回弹部加油。
用精密螺丝刀向回弹部滴入少量的涡轮机油
( 能渗入即可 )。
55306-N2-00
4
确认回弹动作。
反复进行回弹动作数次，使涡轮机油渗入回弹部。
再用无尘擦拭纸擦去吸嘴上多余的油。
55307-N2-00
5
去除多余的油。
用喷气工具分别从吸嘴前端方向和安装方向对吸嘴
内部各喷气 5 秒钟左右。此操作需反复进行 3 次左
右，以便彻底去除吸嘴内残留的多余涡轮机油。
n
要点
回弹部只需一层油膜左右的油即可。
6
确认残留油的去除状态。
用一般市面销售的去油纸等，确认吸嘴内残留油的
去除状态。
n
要点
一般，只要进行了 Step5 的操作，应该就能完全去除多余的油，
如果还有油残留，可以再次喷气排除。
55308-N2-00
7
将吸嘴装回或放回原位。
再次确认吸嘴中确实没有残留油之后，将吸嘴装回
原贴装头或放回吸嘴交换站中。
给回弹部加油
Step 3
回弹部
用精密螺丝刀加入
少量涡轮机油
确认回弹动作
Step 4
吸嘴回弹部 (前端)
确认残留油
Step 6
初次用喷气工具喷气5秒左右，
便会有油从吸嘴前端流出。
反复从前端和安装端各喷气约5秒。
直至不再有油流出，便可结束本操作。
去油纸
喷气工具
3-4
3

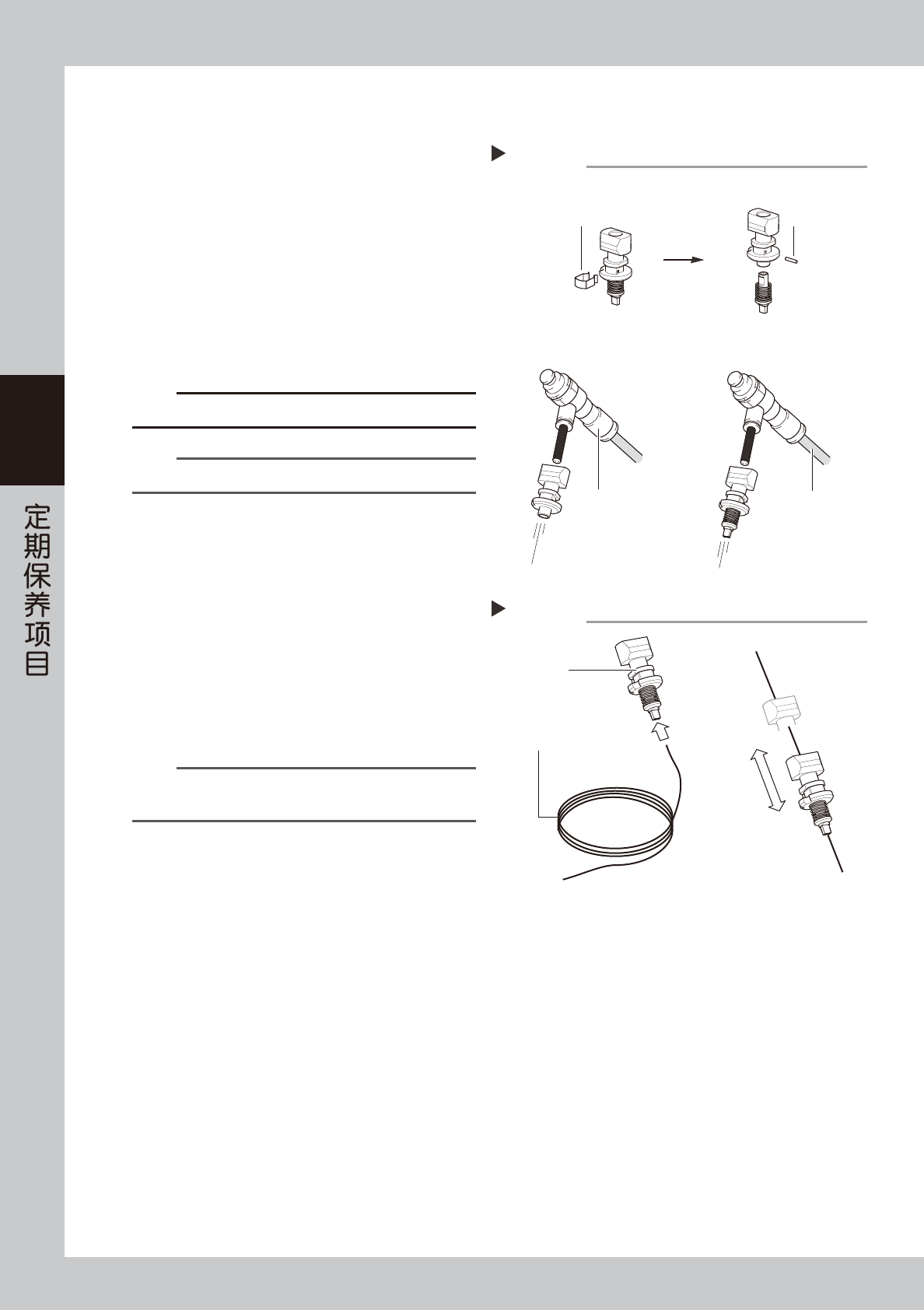

1.2.2 吸嘴孔的清洁
e
1
拆卸吸嘴。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 从贴装头上拆下吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
进行喷气。
1. 拆下吸嘴前端后，从安装端喷气。
2. 装上吸嘴前端后，再次从安装端喷气。
55309-N2-00
c
注意
拆下吸嘴前端时，注意不要使夹簧变形。
n
要点
脏污比较严重时，请继续进行下述 Step3、4 的步骤。
3
清洁吸嘴孔。
1. 将清洁吸嘴孔用钢丝穿过吸嘴孔。
2. 如右图所示，来回移动吸嘴清洁吸嘴孔。
55310-N2-00
4
进行喷气。
抽出清洁吸嘴孔用钢丝之后，按照 Step2 的方法，
用喷气工具对吸嘴孔进行喷气，吹除内部的尘屑。
5
将吸嘴装回贴装头中。
将拆下的吸嘴装回原贴装头中。
n
要点
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，请务必放回吸嘴交换站
中原来的位置。
喷气
Step 2
喷气工具
(选购件)
拆卸夹簧
拔出锁定针
空气管(橙色)
与供气部连接
2. 装上前端后喷气
■ 前端部的拆卸
1. 拆下前端后喷气
■ 喷气方法
清洁吸嘴孔
Step 3
吸嘴
清洁吸嘴用钢丝
3-5
3
1.2.3 吸嘴前端部的清洁
若吸嘴前端只有少量脏污，可以使用随机附带的“清洁吸嘴前端用胶带”清除。若选购有超声波清洗器 ( 选购件 ) 时，
可以先用超声波清洗器清洗吸嘴之后，再用“清洁吸嘴前端用胶带”清洁，效果会更佳。
下面，介绍使用超声波清洗器与清洁吸嘴前端用胶带清洁回弹吸嘴前端部的方法。
c
注意
清洁吸嘴前端部时，请使用本公司推荐的清洁胶带 (TAPE. CLEANER: LGT-M8895-00X)。
除此以外的胶带，请勿使用。否则，胶带的粘胶黏附在吸嘴上可能会导致贴装不良。
n
要点
关于清洁吸嘴前端用胶带的详细使用方法，请参照随胶带附带的使用说明书。
e
1
拆卸吸嘴。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 从贴装头上拆下吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
清洁回弹部。
若回弹部积有尘屑，使用喷气工具 ( 选购件 ) 等吹
除尘屑。
55382-N2-00
3
用超声波清洗器清洗吸嘴。
1. 将吸嘴放入超声波清洗器内的容器中( 烧杯等 )。
2. 在容器内加入乙醇直到浸没吸嘴。
3. 在超声波清洗器中加入清水。
4. 开启超声波清洗器清洗 10 分钟左右。
55383-N2-00
c
注意
请不要直接将乙醇倒入超声波清洗器内。
请务必将乙醇倒入烧杯等容器内。
n
要点
Type304A 吸嘴、Type307A 吸嘴等带 O 型圈的吸嘴，在使
用超声波清洗器清洗之前，请务必先拆下 O 型圈。
4
对吸嘴进行喷气。
1. 将吸嘴从超声波清洗器中取出。
2. 用喷气工具对整个吸嘴进行喷气吹除乙醇。
尤其对回弹部与吸嘴孔需要重点喷气。
喷气
Step 2, 4
喷气工具
(选购件)
■ 对吸嘴孔喷气
■ 对回弹部喷气
超声波清洗器
Step 3
超声波清洗器
烧杯
加入清水
加入乙醇
