1.2.4 ANC 吸嘴装卸工具的使用方法
■ 关于 ANC 吸嘴装卸工具
选配有吸嘴交换站 ( 以下简称“ANC”) 的贴片机，在进行维护保养时，需要用手将吸嘴从吸嘴交换站中拆出。
拆出时，若使用“ANC 吸嘴装卸工具”( 以下简称“装卸工具”)，可以一次性拆出或放回最多 10 个吸嘴。
未安装吸嘴时的状态 安装了吸嘴时的状态 (朝下使用)
ANC吸嘴装卸工具
吸嘴前端保护套
ANC吸嘴装卸工具
30X系列、31X系列吸嘴
55372-N2-00
■ 对象吸嘴
30X 系列吸嘴 (301A、303A 吸嘴等 )、31X 系列吸嘴 (311A、312A 吸嘴等 )
n
要点
本装卸工具在出货时，吸嘴安装部的前端套有保护套。不使用该工具期间，为保护吸嘴安装部的前端，请务必套上该保护套。
3-8
3

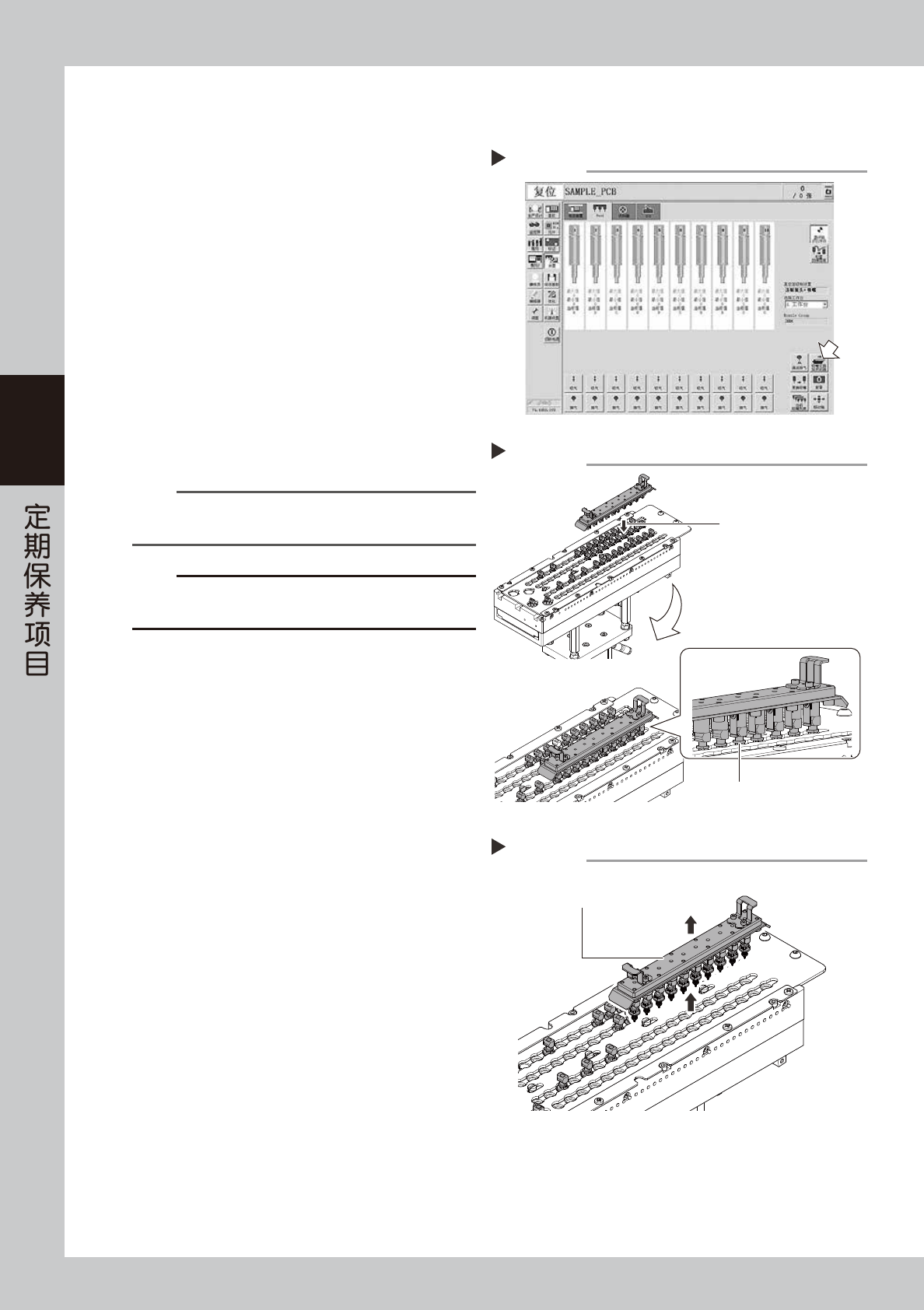

■ 使用 ANC 吸嘴装卸工具拆出吸嘴的方法
下面，介绍从吸嘴交换站中拆出吸嘴的方法。
1
打开吸嘴交换站的开闭器。
打开 [ 装置 ] -“Head”画面，按 [ 吸嘴交换站开闭
器 ] 按钮，打开吸嘴交换站的开闭器。
56306-N2-00
2
e
将装卸工具安装在吸嘴交换站上。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 对准需要拆卸的吸嘴的位置，将装卸工具笔直
插入。
3. 确认装卸工具已完全套在吸嘴上了。
55373-N2-00
3
提起装卸工具。
将装卸工具笔直缓慢地向上提起。
55374-N2-00
n
要点
为避免使吸嘴前端碰撞到开闭器上，请务必笔直缓慢地提起
装卸工具。
c
注意
若提起装卸工具时用力过猛或施加压力，可能会损坏吸嘴或
吸嘴交换站。
4
关闭吸嘴交换站的开闭器。
按 [ 吸嘴交换站开闭器 ] 按钮，关闭吸嘴交换站的
开闭器。
打开吸嘴交换站的开闭器
Step1
安装装卸工具
Step 2
对准需要拆卸的吸嘴，
笔直插入装卸工具
确认装卸工具已完全套在
吸嘴上了。
提起装卸工具
Step 3
笔直提起装卸工具，
注意不要碰到开闭器
