3-25 3 3.5 Z 轴的点检、清洁与加油 ( HM 贴装头 ) 3.5.1 花键轴 Z 轴的动作确认 下面，介绍 HM 贴装头的花键轴 Z 轴的运行动作确认方法。 1 e 将贴装头单元移到贴片机的正面侧。 1. 按急停按钮之后，打开贴片机正面的安全机盖。 2. 使用一次性换料车的机型，需将料车从贴片机 上拆下。 3. 用移动把手将贴装头单元移到贴片机正面一侧。 2 使花键轴 Z 轴上下移动。 用手指按压 Z 轴的接头块下部，使 Z…
3-24
3
3.4 吸嘴轴前端部的检查
吸嘴轴前端部因长期使用可能会粘附脏污，建议定期进行检查。
下面，以 HM 贴装头为例介绍检查吸嘴轴前端部的方法。
1

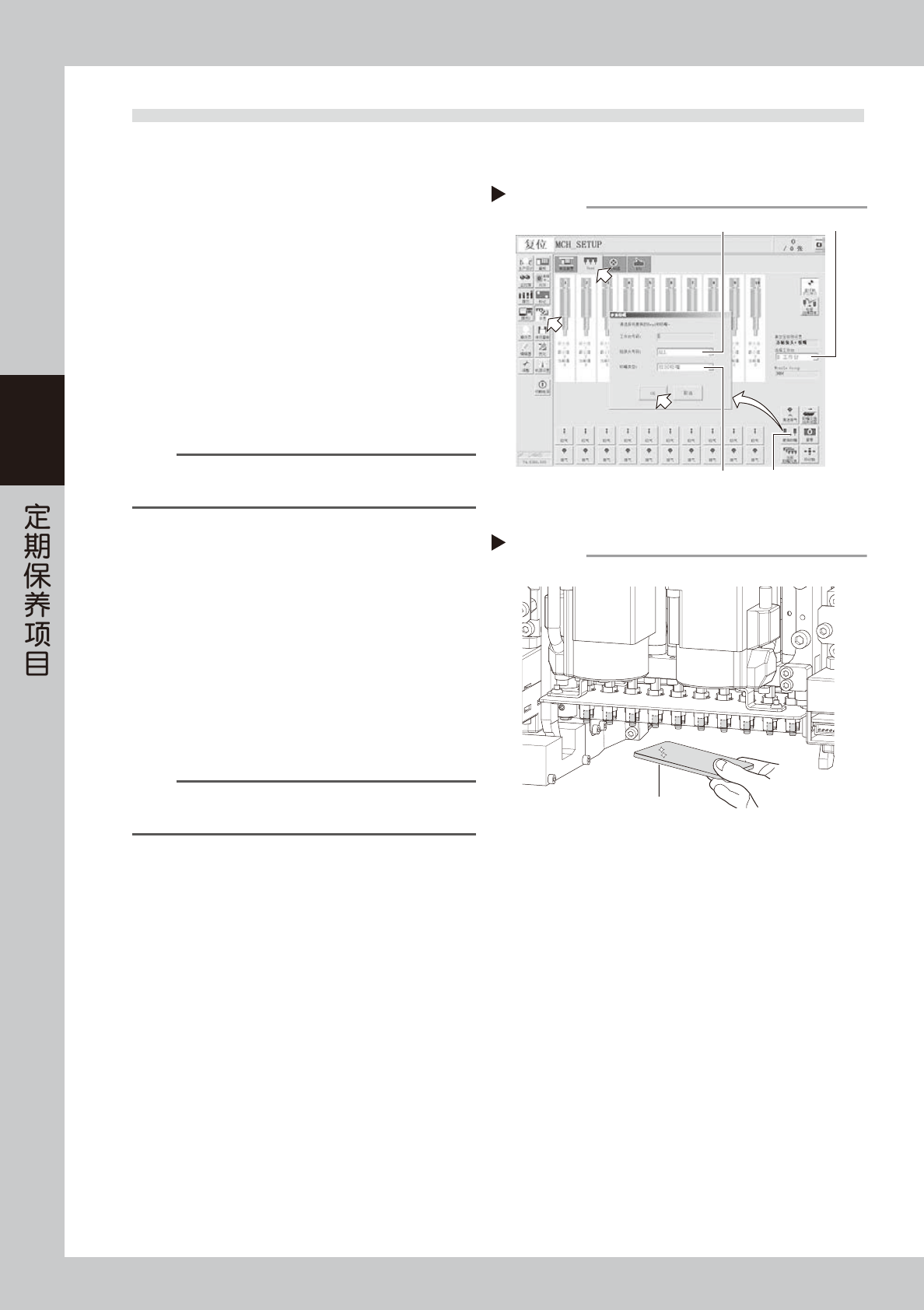

拆下所有贴装头上的吸嘴。
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
56318-N2-00
n
要点
若没有选配吸嘴交换站，请按急停按钮之后，打开贴片机的
正面安全机盖，用手将吸嘴拆下。
2
将贴装头单元移到贴片机正面侧。
e
选配有吸嘴交换站时
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头单元移到贴片机的正面侧。
3
检查吸嘴轴的前端部。
如右图所示，用镜子等照吸嘴轴的前端部目视检查。
对所有贴装头进行目视检查。
563C1-N2-00
参考
若吸嘴轴前端有脏污，请参照本章后述“5.4 吸嘴轴前端部的
清洁”进行清洁。
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴” 选择工作台
检查吸嘴轴的前端部
Step 3
■ 对所有贴装头进行检查
镜子
3-25
3
3.5 Z 轴的点检、清洁与加油 ( HM 贴装头 )
3.5.1 花键轴 Z 轴的动作确认
下面，介绍 HM 贴装头的花键轴 Z 轴的运行动作确认方法。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮之后，打开贴片机正面的安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2

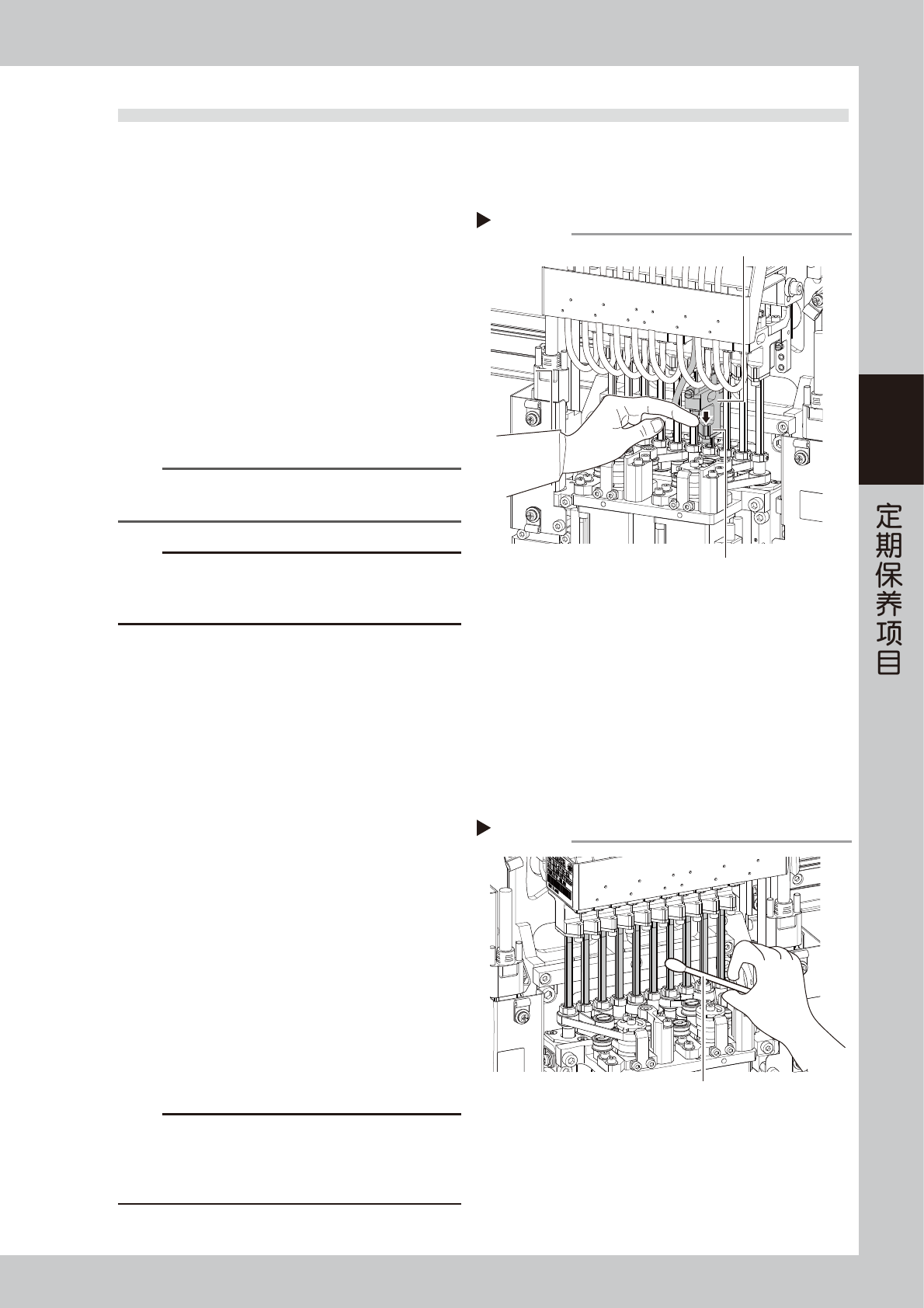

使花键轴 Z 轴上下移动。
用手指按压 Z 轴的接头块下部，使 Z 轴下降。松开
手指，Z 轴自动返回原位。确认与其它花键轴相比，
在动作与异响方面无异常。
553B8-N2-00
n
要点
请勿触摸轴的表面。因为轴表面的润滑油一旦失去，轴表面
可能会生锈。
c
注意
在花键轴有异常的状态下运行贴片机，可能会导致致命故障。
若发现花键轴有异常，请务必立即中断运行并及时与销售代
理商或本公司联系。
3.5.2 花键轴表面的检查与清洁
下面，介绍检查与清洁花键轴表面的方法。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮之后，打开贴片机正面的安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
目视检查花键轴的表面。
目视检查花键轴的表面是否有脏污或粘附有尘屑。
3
清洁花键轴。
若花键轴表面有脏污或粘附有尘屑，需用无尘擦拭
纸或棉棒等擦拭花键轴。
553B9-N2-00
c
注意
花键轴表面的润滑油一旦失去，轴表面可能会生锈。清洁时，
请务必注意不要擦掉轴表面的润滑油。若为了清洁而不得不
擦掉润滑油时，请按照本章后述“3.4.3 给花键轴加油 (需要时 )”
涂抹润滑油。
确认Ｚ轴的运行动作
Step 2
用手指按压此处
接头块
清洁花键轴
Step 3
棉棒
3-26
3
3.5.3 给花键轴加油 ( 需要时 )
n
要点
HM 贴装头单元的花键轴 (Z 轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。
因此，请根据需要，涂抹一层薄薄的指定润滑油 (NSL) 以防止生锈。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮之后，打开贴片机正面的安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
清洁花键轴。
用无尘擦拭纸或棉棒等擦拭花键轴。
3

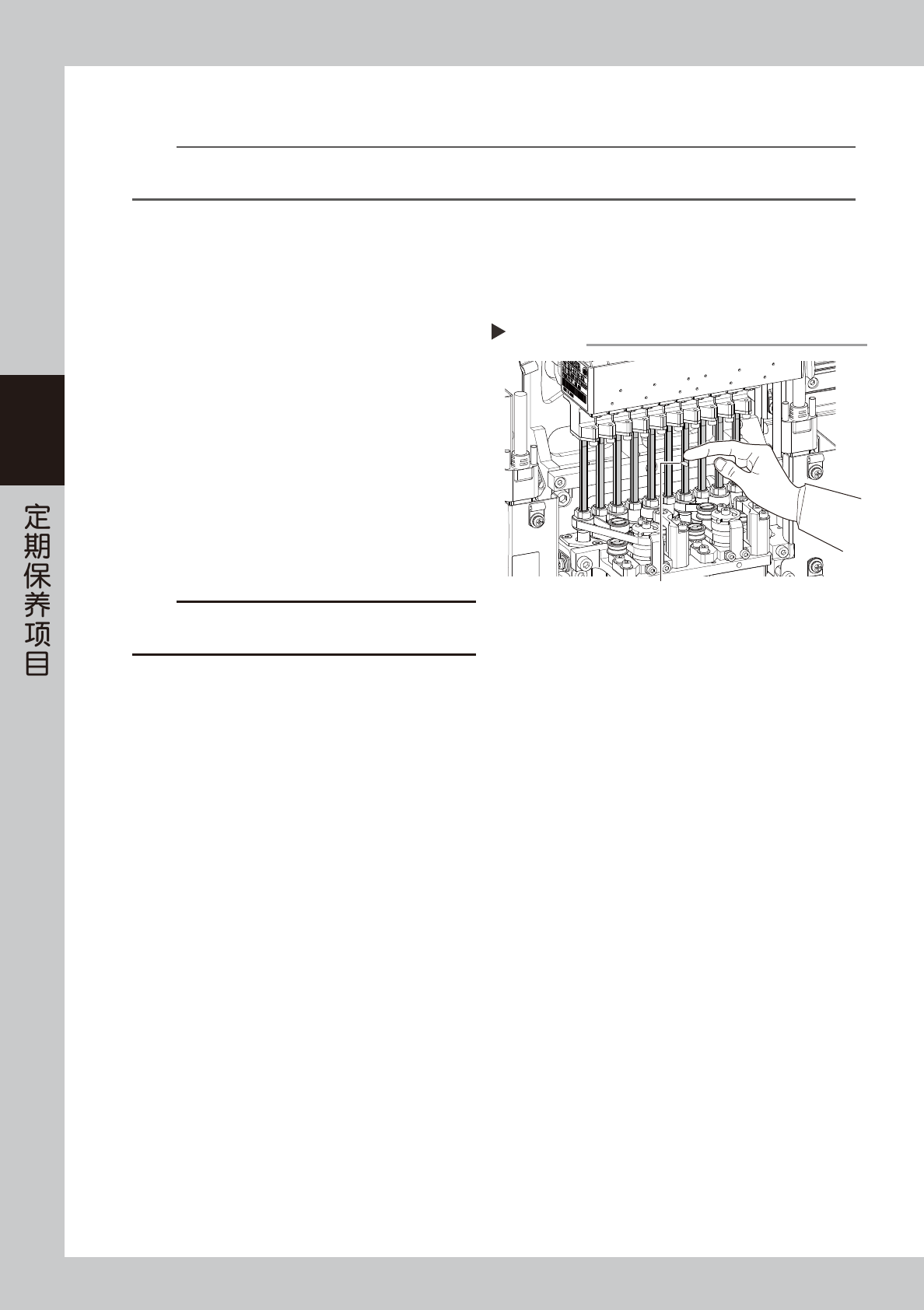

给花键轴涂抹润滑油。
用手指蘸上少量的指定润滑油 (NSL) 在花键轴的表
面均匀地涂抹薄薄的一层。
553C0-N2-00
4
擦去多余的润滑油。
1. 用手使花键轴上下数次。
2. 用无尘擦拭纸或棉棒等擦去花键轴上下堆积的
多余润滑油。
c
注意
擦去多余的润滑油时，注意不要将花键轴表面的润滑油全部
擦除。
给花键轴涂抹润滑油
Step 3
涂抹薄薄一层润滑油
