3-26 3 3.5.3 给花键轴加油 ( 需要时 ) n 要点 HM 贴装头单元的花键轴 (Z 轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。 因此，请根据需要，涂抹一层薄薄的指定润滑油 (NSL) 以防止生锈。 1 e 将贴装头单元移到贴片机的正面侧。 1. 按急停按钮之后，打开贴片机正面的安全机盖。 2. 使用一次性换料车的机型，需将料车从贴片机上拆下。 3. 用移动把手将贴装头单元移到…
3-25
3
3.5 Z 轴的点检、清洁与加油 ( HM 贴装头 )
3.5.1 花键轴 Z 轴的动作确认
下面，介绍 HM 贴装头的花键轴 Z 轴的运行动作确认方法。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮之后，打开贴片机正面的安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
使花键轴 Z 轴上下移动。
用手指按压 Z 轴的接头块下部，使 Z 轴下降。松开
手指，Z 轴自动返回原位。确认与其它花键轴相比，
在动作与异响方面无异常。
553B8-N2-00
n
要点
请勿触摸轴的表面。因为轴表面的润滑油一旦失去，轴表面
可能会生锈。
c
注意
在花键轴有异常的状态下运行贴片机，可能会导致致命故障。
若发现花键轴有异常，请务必立即中断运行并及时与销售代
理商或本公司联系。
3.5.2 花键轴表面的检查与清洁
下面，介绍检查与清洁花键轴表面的方法。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮之后，打开贴片机正面的安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
目视检查花键轴的表面。
目视检查花键轴的表面是否有脏污或粘附有尘屑。
3
清洁花键轴。
若花键轴表面有脏污或粘附有尘屑，需用无尘擦拭
纸或棉棒等擦拭花键轴。
553B9-N2-00
c
注意
花键轴表面的润滑油一旦失去，轴表面可能会生锈。清洁时，
请务必注意不要擦掉轴表面的润滑油。若为了清洁而不得不
擦掉润滑油时，请按照本章后述“3.4.3 给花键轴加油 (需要时 )”
涂抹润滑油。
确认Ｚ轴的运行动作
Step 2
用手指按压此处
接头块
清洁花键轴
Step 3
棉棒
3-26
3
3.5.3 给花键轴加油 ( 需要时 )
n
要点
HM 贴装头单元的花键轴 (Z 轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。
因此，请根据需要，涂抹一层薄薄的指定润滑油 (NSL) 以防止生锈。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮之后，打开贴片机正面的安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
清洁花键轴。
用无尘擦拭纸或棉棒等擦拭花键轴。
3
给花键轴涂抹润滑油。
用手指蘸上少量的指定润滑油 (NSL) 在花键轴的表
面均匀地涂抹薄薄的一层。
553C0-N2-00
4
擦去多余的润滑油。
1. 用手使花键轴上下数次。
2. 用无尘擦拭纸或棉棒等擦去花键轴上下堆积的
多余润滑油。
c
注意
擦去多余的润滑油时，注意不要将花键轴表面的润滑油全部
擦除。
给花键轴涂抹润滑油
Step 3
涂抹薄薄一层润滑油
3-27
3

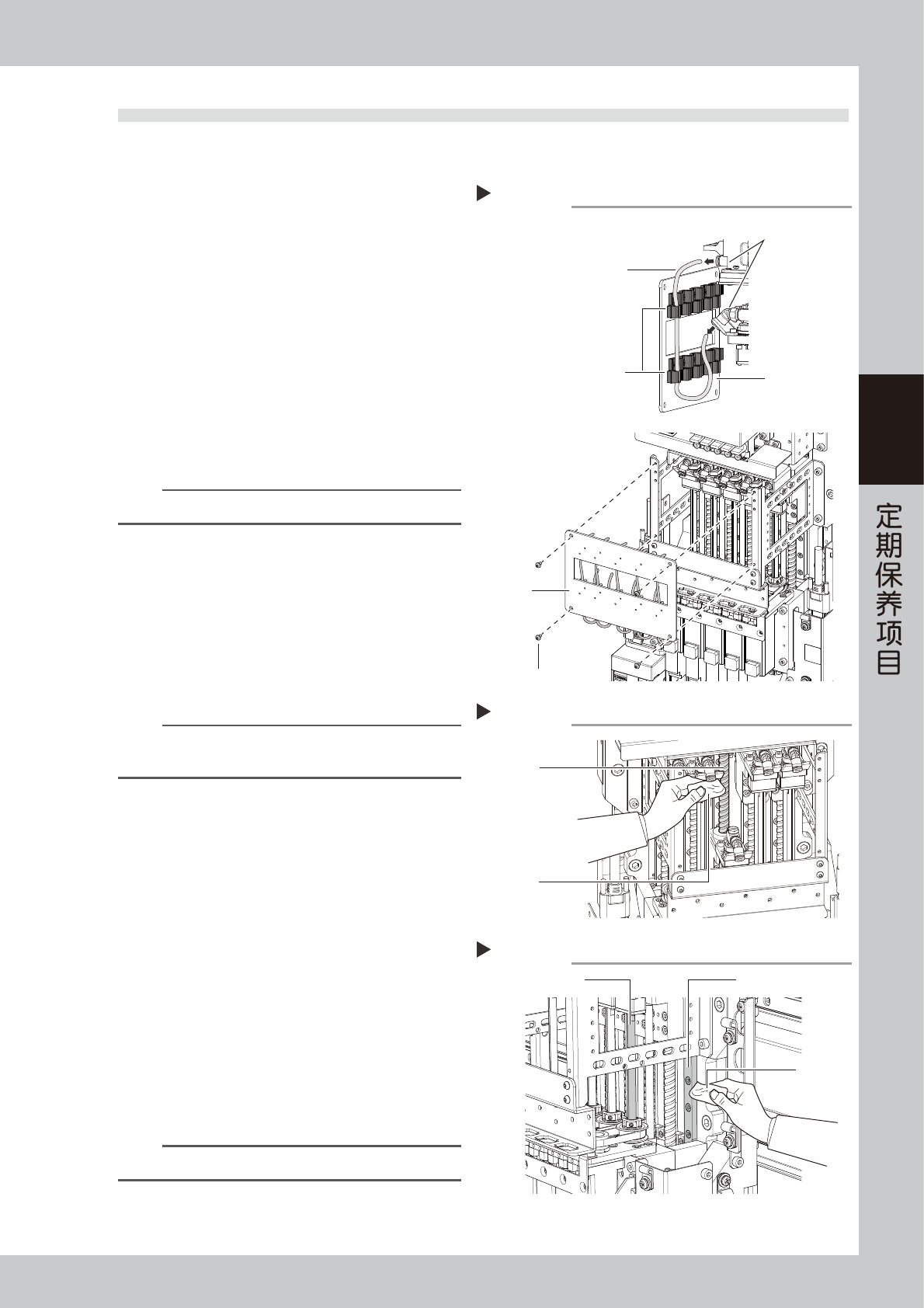

3.6 Z 轴滚珠丝杆等的清洁与加油 ( FM 贴装头 )
一般，3 个月左右需对 FM 贴装头的滚珠丝杆、花键轴、导轨部进行 1 次清洁与加油。
下面，介绍清洁与加油的方法。
1
移动贴装头单元。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
e
2. 按急停按钮之后，打开贴片机正面的安全机盖。
使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
3. 将贴装头单元移到便于清洁滚珠丝杆等的位置。
4. 将方巾垫在贴装头单元的下方。
2
拆卸空气软管与正面盖板。
1. 用内六角扳手 (3) 拆卸贴装头单元正面盖板的
固定螺栓 (4 处 ) 之后，用一只手托住正面盖板。
2. 用另一只手从上下接头上拆卸空气软管。
n
要点
将贴装头单元的正面盖板连同盖板内侧的空气软管一起拆出。
55366-N2-10
3
清洁滚珠丝杆。
用无尘擦拭纸擦去滚珠丝杆上的脏污。
1. 如右图所示，使贴装头下降之后擦拭滚珠丝杆
的上侧。
2. 再使贴装头上升，擦拭滚珠丝杆的下侧。
55333-N2-00
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，并确认没有尘屑
残留。
4
清洁花键轴与导轨。
按照与滚珠丝杆相同的要领移动轴，用无尘擦拭纸
擦去花键轴与导轨部的脏污。
55367-N2-00
5
给导轨涂抹润滑油。
用手指蘸上指定的润滑油 (AFF)，均匀地涂抹在导
轨表面。中央部的贴装头处可用棉棒等涂抹。
6
给滚珠丝杆涂抹润滑油。
用手指蘸上指定的润滑油 (NSL)，均匀地涂抹在滚
珠丝杆表面。中央部的贴装头处可用棉棒等涂抹。
7
给花键轴涂抹润滑油。
用手指蘸上指定的润滑油 (LRL)，均匀地涂抹在花
键轴表面。
n
要点
本维护保养作业使用 3 种润滑油。请勿用错润滑油。
擦拭滚珠丝杆
Step 3
无尘纸
滚珠丝杆
Step 2
正面盖板内侧
空气软管
软管支架
固定螺栓
接头
正面盖板
拆卸空气软管与正面盖板
正面盖板
擦拭花键轴与导轨
Step 4
无尘纸
花键轴 导轨
