3-33 3 3.9 贴片机背面的吸气扇过滤网 3.9.1 过滤网的清洁 需要清洁的过滤网安装在面向贴片机背面时的右侧。 1 打开盖板。 用十字螺丝刀拆下固定盖板的螺丝，打开盖板。 YSM20 ： 2 处 YSM20W ： 4 处 55361-N2-10 2 拆卸过滤网。 过滤网装在过滤网支架之中，过滤网支架有 A 型与 B 型 2 种类型。 A 型时 如右图所示，将过滤网沿箭头所示方向向上推之后 取出。右侧没有邻接设备时，也可以将过滤…
3-32
3
3.8.2 过滤网的清洁 (YSM20W)
1
切断贴片机的电源。
1. 使用一次性换料车的机型，将料车从贴片机上拆下。
2. 退出应用软件之后，关闭贴片机的电源。
2
拆卸过滤网盖板。
1. 如右图所示，用内六角扳手拧松过滤网盖板的
固定螺栓。螺栓只需拧松无需拆下。
2. 将过滤网盖板沿箭头方向取出。
55368-N2-00
3
清洁过滤网。
1. 如右图所示，用扳手 (7) 拆卸过滤网的 4 处安
装螺栓，从过滤网盖板中取出过滤网。
2. 用吸尘器或吸气工具将过滤网两面的尘屑吸取
干净。
55369-N2-00
c
注意
请勿用水清洗过滤网，因为清洗过滤网之后如果不使其充分
晾干就使用，尘埃会因水分而附在过滤网上导致网眼被堵塞。
用吸尘器完全可以将过滤网清洁干净。
n
要点
若脏污无法清除，或过滤网已老化时，可以换上新的过滤网。
4
将过滤网装回原位。
按照与拆卸时相反的步骤安装过滤网与过滤网盖
板。
拆卸过滤网盖板
Step 2
过滤网盖板
固定螺栓
内六角扳手 (3)
拆卸过滤网
Step 3
过滤网
安装螺栓
3-33
3

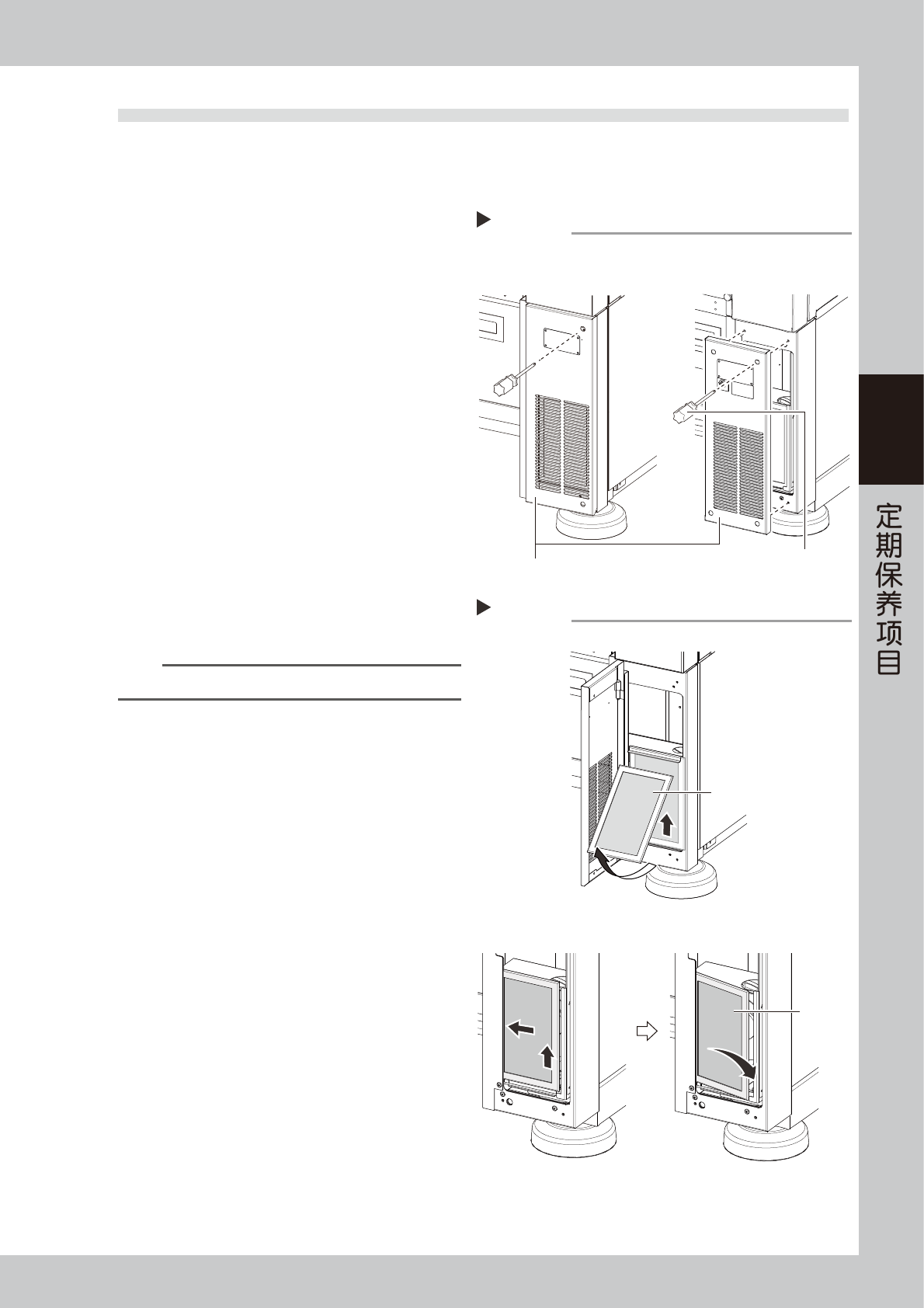

3.9 贴片机背面的吸气扇过滤网
3.9.1 过滤网的清洁
需要清洁的过滤网安装在面向贴片机背面时的右侧。
1
打开盖板。
用十字螺丝刀拆下固定盖板的螺丝，打开盖板。
YSM20 ：2 处
YSM20W ：4 处
55361-N2-10
2
拆卸过滤网。
过滤网装在过滤网支架之中，过滤网支架有 A 型与
B 型 2 种类型。
A 型时
如右图所示，将过滤网沿箭头所示方向向上推之后
取出。右侧没有邻接设备时，也可以将过滤网向右
侧滑动之后取出。
B 型时
如右图所示，将过滤网稍微向上抬起并向左侧推之
后，向右前侧取出。
55362-N2-20
3
清洁过滤网。
用吸尘器或吸气工具吸取附着在过滤网上的尘屑。
n
要点
若脏污无法除去或过滤网已老化时，请换上新的过滤网。
4
将过滤网装回原位。
按照与拆卸时相反的步骤，安装过滤网。
5
关闭盖板，拧紧固定螺丝。
Step 2
■ A 型
■ B 型
拆卸过滤网
过滤网
过滤网
Step 1
YSM20WYSM20
打开盖板
盖板 (贴片机背面右下)
十字螺丝刀
3-34
3
4.6 个月
本节，介绍每 6 个月需进行 1 次的维护保养作业。
4.1 相机照明装置的清洁
长期使用贴片机，照明装置容易因积尘而脏污，建议定期对照明装置进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与本公司联系。客户自行拆开清洁则不在保修范围内。
4.1.1 基准标记识别相机的清洁
基准标记识别相机，安装在贴装头部。下面，介绍清洁基准标记识别相机照明装置的方法。
1
移动贴装头单元。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按急停按钮之后，打开贴片机正面的安全机盖。
3. 使用一次性换料车的机型，为便于操作，需将料车从贴片机上拆下。
4. 将贴装头单元移到便于清洁基准标记识别相机照明装置的位置。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
55337-N2-00
3
清洁反光板。
如右图所示，用浸有少量镜头清洁剂的棉棒擦拭反
光板。
55338-N2-00
参考
气吹毛刷与镜头清洁剂为选购件。
基准标记识别相机
照明装置
用气吹毛刷清除尘屑
Step 2
气吹毛刷
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
