4.6 个月
本节，介绍每 6 个月需进行 1 次的维护保养作业。
4.1 相机照明装置的清洁
长期使用贴片机，照明装置容易因积尘而脏污，建议定期对照明装置进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与本公司联系。客户自行拆开清洁则不在保修范围内。
4.1.1 基准标记识别相机的清洁
基准标记识别相机，安装在贴装头部。下面，介绍清洁基准标记识别相机照明装置的方法。
1
移动贴装头单元。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按急停按钮之后，打开贴片机正面的安全机盖。
3. 使用一次性换料车的机型，为便于操作，需将料车从贴片机上拆下。
4. 将贴装头单元移到便于清洁基准标记识别相机照明装置的位置。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
55337-N2-00
3
清洁反光板。
如右图所示，用浸有少量镜头清洁剂的棉棒擦拭反
光板。
55338-N2-00
参考
气吹毛刷与镜头清洁剂为选购件。
基准标记识别相机
照明装置
用气吹毛刷清除尘屑
Step 2
气吹毛刷
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
3-35
3
4.1.2 多视觉相机的清洁
下面，介绍清洁多视觉相机照明装置的方法。
1
拆卸保护玻璃。
e
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 用十字螺丝刀拧松 8 处固定螺丝之后，取下照
明保护玻璃。固定螺丝无需拆卸。
55339-N2-00
2
用擦拭纸擦拭照明的保护玻璃部。
用无尘擦拭纸浸上数滴镜头清洁剂之后，擦拭照明
保护玻璃部的内外两面。
3
清洁照明。
用气吹毛刷清除照明部的尘屑。
55340-N2-00
4
清洁半透明反光镜。
用浸有少量镜头清洁剂的棉棒清洁半透明反光镜。
55341-N2-00
5
将照明的保护玻璃装回原位。
将照明保护玻璃装回原位，拧紧 8 处固定螺丝。
拧紧扭矩 ：0.14N
•
m
c
注意
拧紧固定螺丝时，请勿拧得过紧。超过上述拧紧扭矩，螺丝
孔会被损坏。
参考
气吹毛刷与镜头清洁剂为选购件。
拆卸保护玻璃
Step 1
保护玻璃
固定螺丝
清洁照明
Step 3
照明
气吹毛刷
清洁半透明反光镜
Step 4
半透明反光镜
浸有镜头清洁剂的棉棒
3-36
3

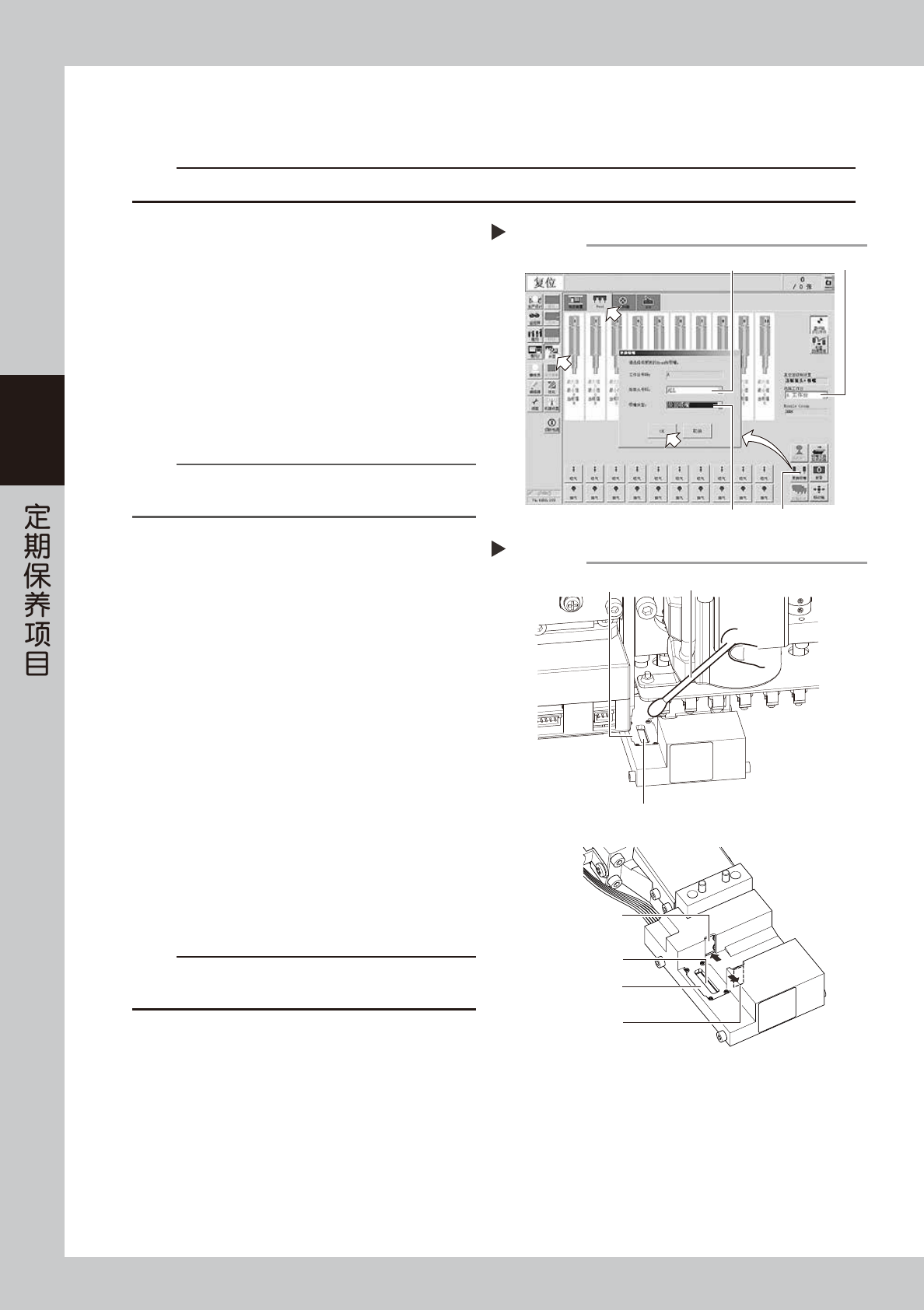

4.1.3 扫描相机的清洁 ( HM 贴装头 )
扫描相机的照明扩散板与棱镜装在相机左端的开口部。照明扩散板与棱镜会因积尘而脏污，建议定期进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会被损坏。
1
将所有吸嘴放回吸嘴交换站。
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
56300-N2-00
n
要点
若没有配备吸嘴交换站，则需按下急停按钮之后，用手取出
吸嘴。
e
2
移动贴装头单元。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用手将贴装头单元移到便于清洁扫描相机的位
置。
3
移动扫描相机。
1. 用手将所有贴装头 ( 吸嘴基座部 ) 移到最上端。
2. 将扫描相机移到 R 轴电机与基准标记识别相机
的中间位置。此时，切勿用力过大。
4
擦拭扩散板与棱镜。
1. 如右图所示，用棉棒擦拭主照明扩散板面与棱
镜面的脏污。棱镜面较窄，可将棉棒的前端搓
细后轻轻擦拭。
2. 用棉棒擦拭侧视照明扩散板与棱镜。棱镜面从
正面无法看见，需用小镜子等才能看见。
55342-N2-00
c
注意
请勿使用溶剂。如果使用，可能会导致棱镜的表面处理被损坏，
扩散板发生变色。
将吸嘴放回吸嘴交换站
Step 1
[更换吸嘴]按钮选择“ALL”
选择“放回吸嘴” 选择工作台
清洁照明扩散板与棱镜
Step 4
主照明扩散板
棱镜
棉棒
主照明扩散板
侧视照明扩散板
侧视照明棱镜
主照明棱镜
