KIC 2000 v2.0.5.x KIC2000 用户手册 Page 15 综合参数选择 综合 (Global) 键 • 测量 单位 ( Units of Me asure )– 有两 个下拉菜单来选择轨道速度和距离单 位，还有重量(重量是Auto- Focus 的特点) • 产品起始温度( Product Start Temperature ) –粘在产品上的所 有热电偶和 SlimKIC 20 00 必须低于曲线的 开启温度。这确…
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 14
4.从主菜单点上点击
做一个曲线按钮
• 输入你的产品名称或从下拉菜单中选择一个已有的。
• 选择你的制程工艺窗口 (这是在先前步骤创建出来的)。
• 为你的炉子取名或者是从下拉菜单中选择一个已有的。 (如果你运行的是与KIC2000兼容的炉子控制
器，那么这个动作在综合参数中就已经做了)。
• 点击向前的箭头按钮并且跟着每一屏幕的指示做。
• 在选择使用的热电偶界面上点击那些你已经粘在板上并且插进
SlimKIC 2000
的热电偶。
• 确保TC(Thermocouple热电偶) 1 是 Air TC
，
并且是超出板的前沿1英寸。
• 点击开始做曲线按钮(绿色交通灯形状)。
• 一旦SlimKIC 2000完成了曲线测量，在它退出炉子后温度下降到曲线停止温度的时侯，SlimKIC 2000
无
线传输
版本就会自动地重发所有的数据。对于数据存储版本，你必须重新连接下载线。
• 这时曲线就可以显示出来，而且你可以分析和预测优化它。如果你有Navigator选项，软件就会自动地
优化曲线和炉子参数设置。在退出曲线界面时，你可以选择是否使用原始或预测过的参数设置和轨道速
度再做一次曲线测量。
一旦你已经设置好了你的综合参数设置和制程工艺窗口，那你就不需要做这些步骤了。你可以跳过
2
和
3
步，直接做
1
和
4
步。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 15
综合参数选择
综合(Global)键
• 测量单位(Units of Measure)– 有两个下拉菜单来选择轨道速度和距离单位，还有重量(重量是Auto-
Focus 的特点)
• 产品起始温度(Product Start Temperature)–粘在产品上的所有热电偶和
SlimKIC 2000
必须低于曲线的
开启温度。这确保了当电路板还很热的时候曲线测量就不会开始在框内输入值或使用滑动条。
• 温度测试硬件(Profiling Hardware)– 你所购买的
SlimKIC 2000
有无线传输能力或数据存储能力。选
择适当的选项。
• 如果你的炉子和KIC2000软件是兼容的话，那么就会有一个区域来填入炉子名称。这个名字将会和曲线
一起保存，并且它能被分类在曲线浏览器中。
• 语言(Languages) – 选择你所希望的语言来运行软件。参考第2页关于语言的重要信息。

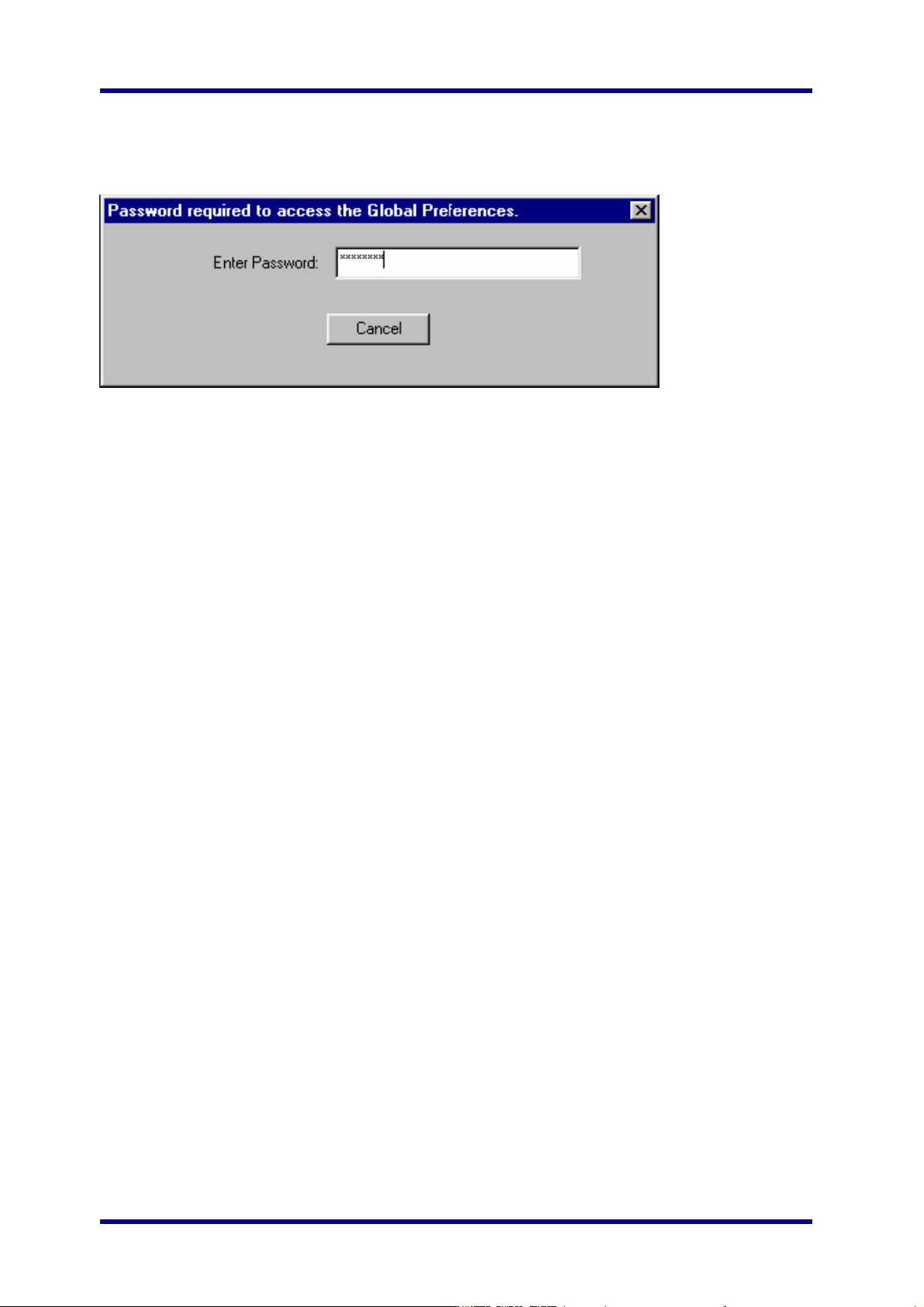

• 工程师密码(Engineer Password) – 通过选择这个并输入密码，你就能有权控制KIC2000软件中的一些
的菜单。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 16
被密码保护的项目
• 在主屏上的综合参数按钮
• 在制程工艺窗口屏幕 – 保存或选择制程工艺或更改制程工艺。
• 在做一个曲线的第一个界面 – 删除炉子
• 在曲线浏览器中 – 删除一个曲线
• 在曲线图和统计数据屏幕 – 到优化界面的权限。
