KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 16
被密码保护的项目
• 在主屏上的综合参数按钮
• 在制程工艺窗口屏幕 – 保存或选择制程工艺或更改制程工艺。
• 在做一个曲线的第一个界面 – 删除炉子
• 在曲线浏览器中 – 删除一个曲线
• 在曲线图和统计数据屏幕 – 到优化界面的权限。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 17

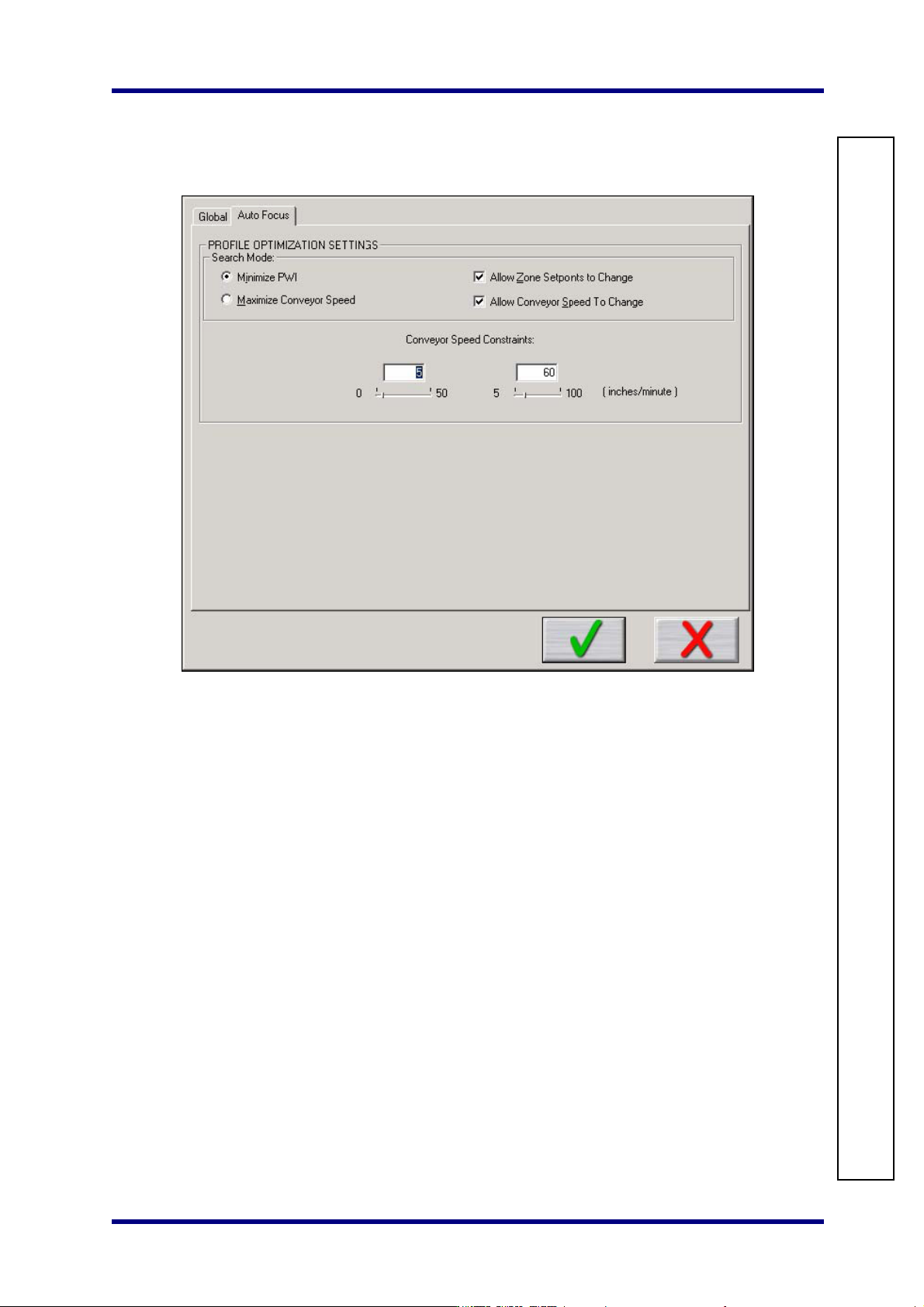

Auto Focus tab
曲线优化设置(Profile Optimization Settings)
为Auto-Focus寻找模式
• 最小的PWI(Minimize PWI) – 寻找使制程工艺指数(PWI)最小的温度和轨道速度组合。
• 允许改变温区设置(Allow Zone Set points to Change) – 这个选项将决定Auto-Focus在预测新方案时是
否更改温区设置。
• 允许改变轨道速度(Al low Conveyor Speed to Change) – 选择是否允许Auto-Focus改变传输速度。如
果你选择允许改变，你可以设置最小值和最大值。
• 最大的轨道速度(Maximize Conveyor Speed) – 寻找使出轨道速度最大的温度设置。
轨道速度限制(Conveyor Speed Constraints)
低(Low) – 选择你愿意让Auto-Focus为新产品推荐的最小轨道速度。
高(High)– 选择你愿意让Auto-Focus为新产品推荐的最大轨道速度。
A
U
T
O
-
F
O
C
U
S
S
P
E
C
I
F
I
C
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 18
制成工艺设置
制程工艺窗口名(Process Window Name) – 为你的制程工艺窗口文件命名。制程工艺窗口文件包含数据统
计选项信息和这些数据统计的界限。你在下面的描述区域里输入的文字也会一起保存在文件里。
• 锡膏清单(Solder Paste Menu) – 一个只读的并列入了众多通过锡膏制造商得到的有着统计数据和界限建
议的锡膏数据库。它也包含了用户定义选项，允许你创建你自己参数。
• 编辑参数(Edit Specs) – 允许用户对所选锡膏进行编辑或选择统计数据和界限。
• 只读文本框(Read only text box) – 显示锡膏的名称，统计数据名和制程工艺界限。
• 所有热电偶的参数一样(Same Specs for all TC’s) –取消这个复选框，你就可以为你要使用的单个热电偶
赋值。在你取消复选框后，你就必须点击编辑参数按钮来选择使用哪些统计数据，并对每个热电偶设置
界限参数。如果你有一些元件的规格不同于普通的锡膏，那么你就需要用这个选项。另外一种需要用此
选项的是如果你想监控板上温度的同时又要监控元件温度的时候。然后你仅仅为热电偶选择统计数据。
如果你想对所有的热电偶使用同样的参数，则在复选框中放入复选标记。
• 选择查阅热电偶(Select TC to View) – 只有当“所有热电偶参数一样”的复选框没有选中时，这个对话
框就才显示出来。通过点击下拉菜单，你可以查看那些被定义过的热电偶的参数。如果它有一个文本描
述的话，描述就会显示在”标签”中。
• 制程工艺窗口描述”Process Window Description” – 这个区域是允许为特殊制程工艺窗口提供备注
按钮
删除–垃圾桶 保存和退出 – 绿色勾号 取消 – 红色 X
删除当前制程工艺窗口 保存编辑和新的制程工艺窗口 取消更改并且退出
取消这个复选框，对
每个热电偶进行参数
定义。参照以下细
节。
