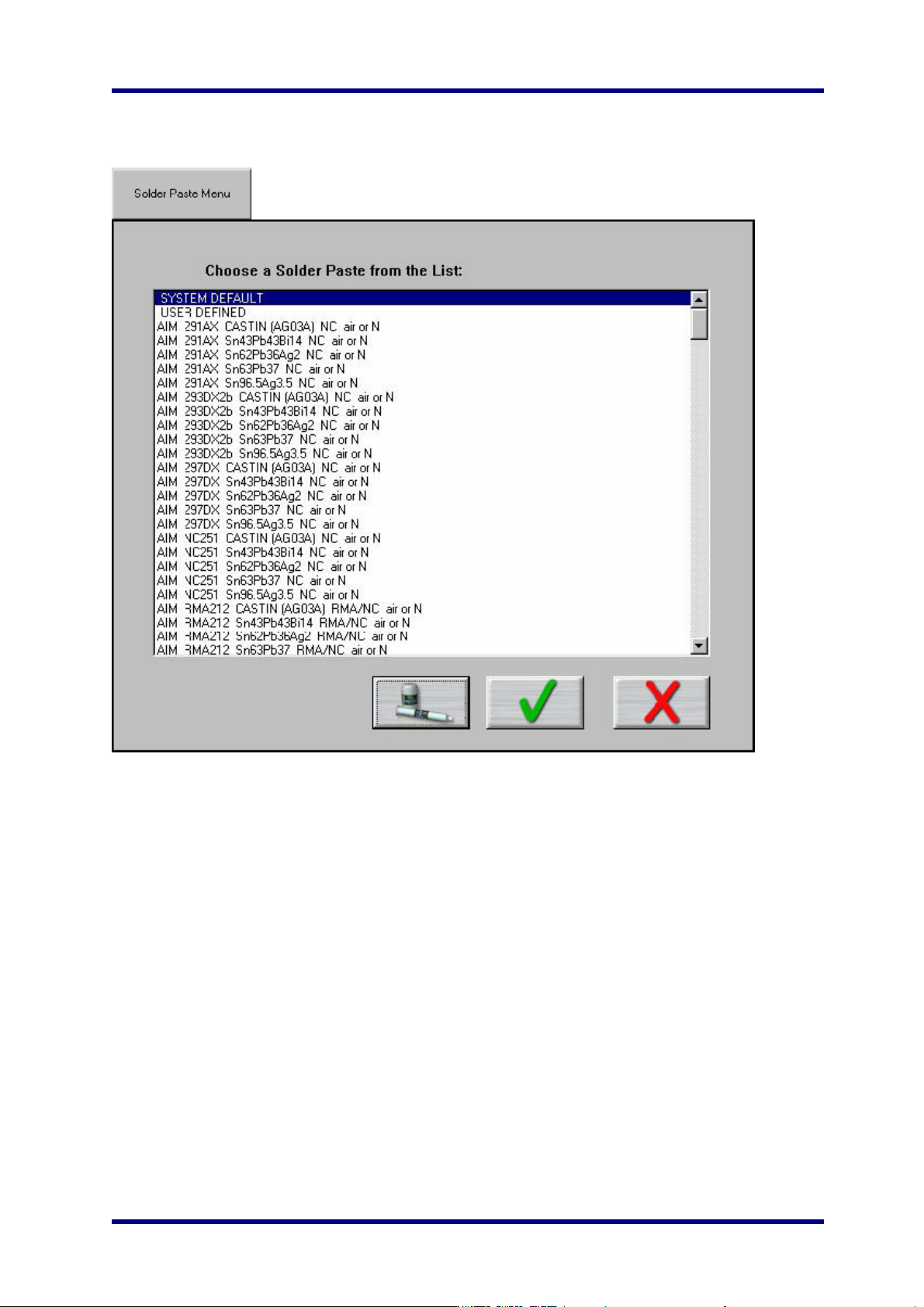

锡膏清单(Solder Paste Menu)
锡膏菜单 – 当你点击了锡膏清单后，就会弹出一个可从中选用不同锡膏的清单。使用右边的滑动条寻找
到你所要的锡膏，然后在清单中选中。
如果你的锡膏不在清单中或者你的制程式别的回流焊，那么你最好是定义你自己的参数(用户定义/User
Defined，在清单中的第二行)
• 点击绿色勾号键接受那个锡膏并且自动下载它的参数。然后回到制程工艺界面
• 点击“锡膏瓶和管”的图形按钮，你就会看到你所选锡膏供应商的技术资料。
• 点击”红色X”按钮将取消你的选择并且无任何改动地退回到Process window界面。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 20
编辑参数Edit Specs
制程工艺窗口和锡膏名称对会显示在上面。有3 个 专栏:
• 显示(Display) – 在左边有每个参数设置的复选框(蓝色字体)，如果选中它，那就意味着使用这个制程
工艺窗口的曲线分析和曲线预测中都会显示和使用这个参数。当选中这个选项时，就会显示出界限参数
区域。如果你选择的是预先设定好的锡膏，那么就相当于启用这些正确的统计数据和界限值。当然你可
以编辑这些参数。
• 描述(Specification) – 你可以在分析你的曲线时使用这些数据标签。总共有11个参数你可以使用。
• 界限(Limits) – 为每个已选中的参数设置温度和时间范围。
在测量温度vs.时间的曲线时，用户可以为TC#1设置界限。在做温度vs.时间的曲线和使用不同的TC参数
时，用户可以对
TC #1
进行参数设置
。
这个部分是用于对每个
TC进行参数设置的
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 21
TC 选择&标记
如果你选择为每个TC赋值，点击Edit Specs ，屏幕就会为TC Sel ect ion & Label显示一个附加区域。
这里也有3个专栏:
• 定义参数(For Defining Specs) – 在这里你可以选择你要为其创建参数的TC。界面的左边按钮同样指出
了当前显示的TC参数。
• 针对曲线测量(For Profiling) – 当一个特殊的TC从Defining Specs 栏中选出，它就会在For Profiling复选
框里为那个TC自动地做一个复选标记(勾号)。这就标志着在做曲线时，那个特殊的TC就会被使用。检查
并确保在你要使用的TC栏中有复选标记。
注意
:
当单独使用参数时，这里是唯一可以选择或取消在曲线中你要使用的
TC
• TC 标记(TC Label) – 这个区域将允许你写入说明或标记来识别TC。如果不写入的话，那么TC的标记
就会简单地默认为TC2,TC3等等。
注意：当单独使用参数时，这里是唯一可以选择或取消在曲线中你要使用的
TC
各温度间的最大斜率(Maximum Slope between Temperatures)
这个特点将允许你在0-3的范围里决定2个温度间的最大斜率。这将允许你决定max slope,例如：在初始预
热区，浸泡温区，或从浸泡温度升到峰值温度。当做曲线的斜率时，你必须填入要用于计算斜率的时
间。
一旦你完成了所有的参数设置，你可以点击绿色勾号键来保存你的更改，点击红色X(取消)键就会取消你
的更改和编辑。
