温区长度和最小/最大温度设置
KIC 2000 默认你的每一个温区的长度一样。为了显示更好的曲线和更好的曲线预测能力(Navigator)，用户
要能手动输入正确的温区长度
。
最小和最大的温度设置值(Minimum and Maximum Set point Temperatures)
这个设置是用来限制Navigator 选项的预测结果。KIC 2000 软件使用的默认值是: 最小是70ºC，最大是
300ºC
。
输入你炉子可控制温度的最大和最小值。
这会帮助
Navigato 选项的预测结果最优化。
温区长度(Zone lengths) – 如果你的炉子温区长度不是一样长，那就取消复选框并为每个温区输入实际的
长度。
如果你的炉子温区是不一样的，或者一些温区之间有很大间距的话，那么你就必须编辑每一个温区的长
度。这样做的话就会增加KIC 2000软件的预测准确度。
炉子初始化文件(Oven Initialization File)
当你在软件里创建一个炉子名称的时候，同时也会产生一个初始化文件。这个文件的名字是由炉子名称
后加上一个.kiccfg 的后缀组成，
保存在
C:\KIC Profiler 2000\Ovens.
在这个文件里保存了你的炉子温区信息，这些信息是供给KIC 2000做预测运算用的。
软件将执行如下操作，除非用户更改设置。
• 温区与温区都是相同和连续的，之间没有大间隙。
• 相邻两个温区的最大上升温度是50摄氏度。
• 相邻两个温区的最大下降温度是20摄氏度。
• 在相邻3个温区之间最大的谷温度时20摄氏度。
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 30
热电偶粘贴指示(Instructions on attaching TC’s)

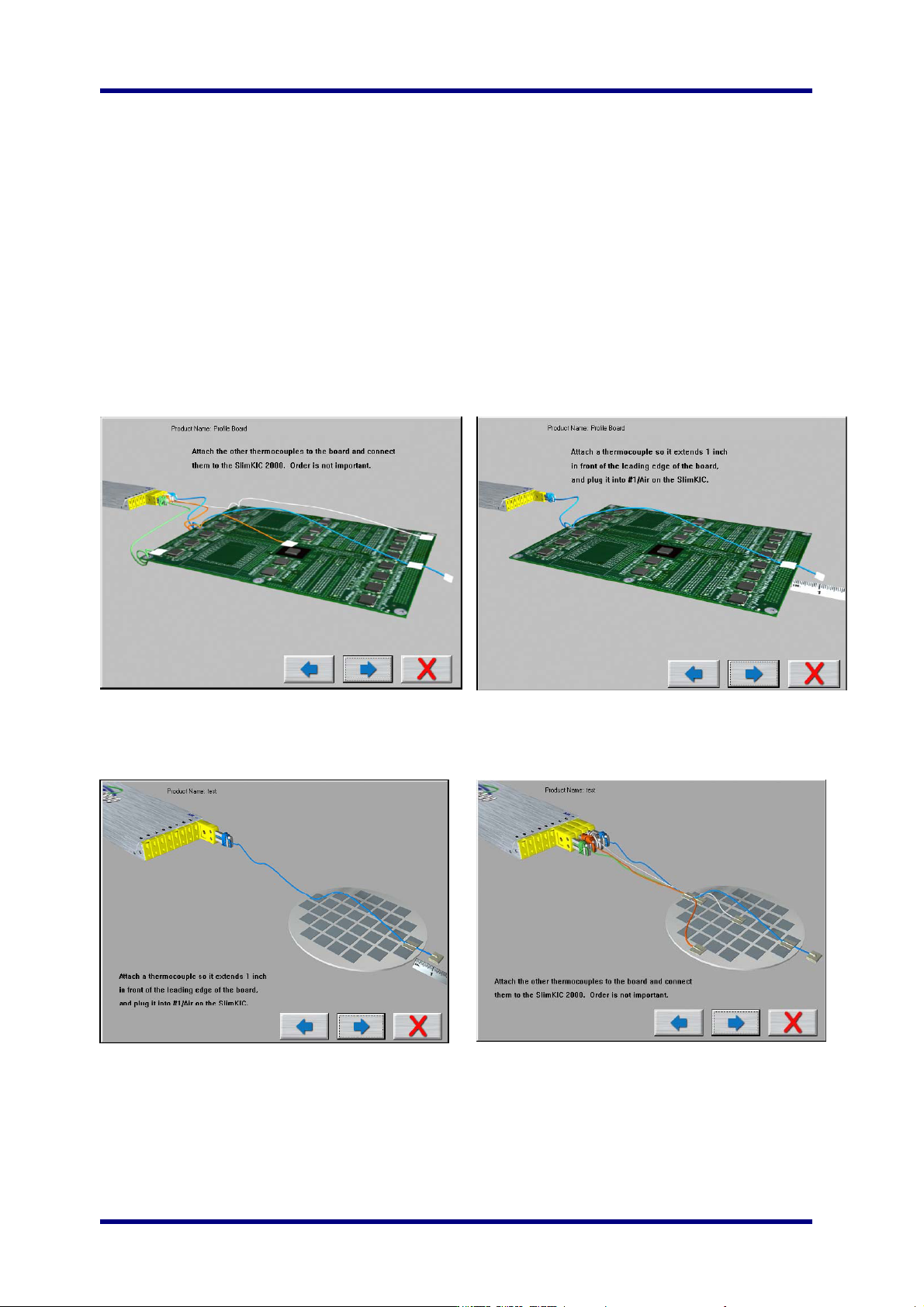

接下来的几个图片界面，示范你怎样在板上粘贴热电偶。
装入第一个热电偶 (Air TC)是非常重要的，把它装在离产品前端1英寸的位置上。
这个
Air TC
必须插在
SlimKIC2000
的第一个通道上。
粘贴空闲的热电偶并插在SlimKIC 200上
。
排列的顺序不重要，除非你打算定义他们粘贴位置的标记。
选择不同的应用类型，显示的曲线也有可能不同。总之，跟着屏幕上的指示操作就可以了。
请联系KIC的技术支持寻求帮助， tech@kicmail.com.
回流焊( Solder Reflow),胶水固化(Cure), 和Wave Off– 应用类型的特征图 :
半导体- 应用类型的特征图:
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 31
Wave ON – 应用类型的特征图:
请参考附录使用铝带粘贴你的热电偶
.
