KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 34

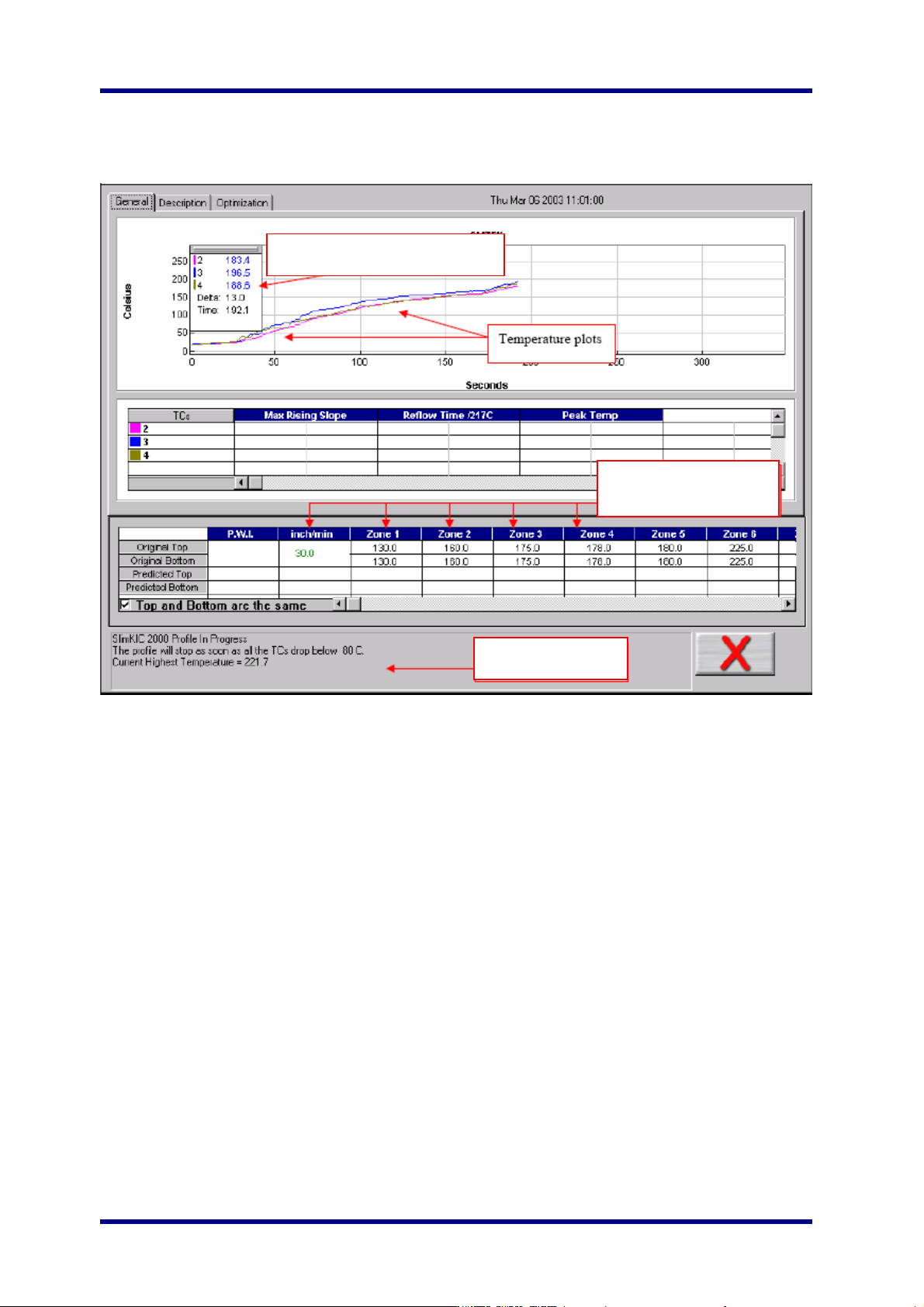

实时曲线显示(Live Profile Graph Display)
实时曲线图界面显示了产品在通过炉子时的真实图形。不过这只有在SlimKIC 2000-无线传输版本或者是
Temp vs. Time 的曲线才可以实时显示
。
在描绘实时曲线时，屏幕上的所有按键都不可以使用，唯一可使
用的是点击红色的X键取消曲线实时测量或点击曲线测量停止(
Profile Stop)
按钮停止
Temp vs. Time
曲线测量。
实时曲线显示将会一直持续到SlimKIC 2000达到使曲线测量停止的触发温度后才会停止。
屏幕下面部分将会根据SlimKIC 2000的情况通知你曲线测量的进程。
• 等待Air TC的温度超过开始触发温度。两声长，两声短的哔哔声。
• 曲线测量开始 – 等待Air TC 达到中点触发温度。两声长，三声短的哔哔声。
• 当所有热电偶下降到80摄氏度时曲线测量停止。两声长，四声短。
• SlimKIC 正在重发送数据. 两声长，五声短的哔哔声。
• SlimKIC 重发成功。
实时温度读取和温差
实时曲线状态
炉子温度设置和轨道速
度
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 35
在实时曲线测量期间(During the Live Profile):
• 实时曲线会在曲线图中自动画出(仅限于SlimKIC 2000无线传输)。
• 在曲线图的左上角会有一个小窗口，里面显示了热电偶的当前温度和温差，同时也会显示实耗时
间(仅限于SlimKIC 2000无线传输)。
• 当前曲线的炉子温度设置值和轨道速度都会显示在数据统计表下面。
SlimKIC 2000 触发温度
KIC 2000 软件为SlimKIC 2000 曲线测量仪使用了触发温度，用这温度来决定曲线测量什么时候开始，什
么时候结束。使用触发温度的好处是用户不用去担心在哪什么参数或什么时间开始做曲线测量，代替的
是不管什么时候做的曲线，它的开始和结束温度都是一样的，这就使所有曲线的数据收集过程保持一致
性。
如下是每个应用类型的触发温度默认值：
对大多数的工艺而言，使用默认值就可以了。曲线的开始触发温度的设置是在Global Preferences 界面里
的Maximum Product Temperature at Start of Profile 。 曲线开始的触发温度值总是大于这个设置的2ºC 。
如果你想修改中点触发温度或结束触发温度，或者你觉得触发温度有什么问题的话，请联系KIC的技术支
持
tech@kicmail.com.
对于温度
vs.
时间的曲线测量，触发温度不需要使用。代替的是显示在曲线显示界面右下方的曲线测量停
止按钮
。
SlimKIC 2000 曲线重发Profile Retransmission
提供给用户的SlimKIC温度曲线测量仪的无线传输功能.
当SlimKIC 2000 曲线测量仪无线传输实时的曲线测量数据给SlimKIC 热量接收器的同时，它也把曲线数据
存储在它的储存器中。一旦 SlimKIC 2000 侦查到热电偶的温度已经低于曲线测量结束触发温度，它就会
开始重新传输曲线数据给热量接收器。当传输开始时，SlimKIC 2000 将以数据包的形势发送，重发状态
将会显示在屏幕下方。
SlimKIC 2000 传输细节
Wave Solder-Wave On
曲线测量开始
33ºC/92ºF
中点触发温度
110ºC/230ºF
曲线测量结束
90ºC/194ºF
Wave Solder-Wave Off
曲线测量开始
33ºC/92ºF
中点触发温度
130C/266F
曲线测量结束
110C/230F
Solder Reflow
曲线测量开始
33ºC/92ºF
中点触发温度
130ºC/266ºF
曲线测量结束
110ºC/230ºF
Semiconductor
曲线测量开始
33ºC/92ºF
中点触发温度
130ºC/266ºF
曲线测量结束
110ºC/230ºF
Cure
曲线测量开始
33ºC/92ºF
中点触发温度
100ºC/212ºF
曲线测量结束
80ºC/176ºF
KIC 2000 v2.0.5.x
KIC2000 用户手册 Page 36
Statistics Tab -显示图数据统计，参数
当接收了所有的数据包后，软件就会显示出一个信息，告诉你可以关闭SlimKIC 2000了，点击OK.
如果没有关闭SlimKIC 2000的话，它就会耗光你的电池。
接下来，KIC 2000 软件将会自动分析曲线数据并且呈现出曲线和数据统计。如果你购买了Navigator 选
项
，
那么炉子的预测值也同时会显示出来。
查看曲线和数据统计(Viewing the profile and statistics)
General Tab
–
显示曲线，数据统计，参数 GraphTab
–
显示曲线，数据统计，参数
Description Tab – 显示描述提示，数据统计和参数
